软件构造 3.4. 使用者环境
B. (Signal)
功能
使用方法
说明
Complete
<On/Off> 选择
轨道运转完成信号
Error
<On/Off> 选择
轨道失败
Insert Busy
<On/Off> 选择
PCB Load 进板信号
Remove Busy
<On/Off> 选择
PCB Unload 出板信号
Not Busy
<On/Off> 选择
等板信号
P.OK
<On/Off> 选择
等板信号
N.OK
<On/Off> 选择
出板信号
C. (Conveyor) 调整
分类
功能
使用方法
说明
Save
选择
设定值保存
Conveyor Init.
选择
轨道设定初始化
F.ED
选择
轨道停止
Work Stopper
Up/Down
选择
Stopper Up/Down
Pushup Plate
选择
Pushup Plate Up/Down
Run / Normal
Load
<Run>选择
PCB Load
Run / Normal
Unload
<Run>选择
PCB Unload
Run / Normal
Unload Back
<Run>选择
PCB 移动到进板口
Run / In-Line
Load
<Run>选择
PCB Load
Run / In-Line
Unload
<Run>选择
PCB Unload 出板
Run / In-Line
In-Line Unload
<Run>选择
PCB 出板
Speed Setting
Max Motor Speed
输入值
<Set>选择
轨道高速
单位: mm sec
Speed
Min Motor Speed
输入值
<Set>选择
轨道低速
단위: mm sec
Speed
Rail Moving Speed
输入值
<Set>选择
轨道宽度调整速度
단위: mm sec
软件构造 3.4. 使用者环境
3.4.6.5. 2D 灯光设定
<(Color Set)> 选择
功能
使用方法
说明
保存
选择
设定值保存
各 照明 选择
Light Control 照明 选择
Bottom Blue: Blue 照明
Bottom Red: Red 照明
Middle Blue: Blue 照明
Middle Red: Red 照明
Top Blue: Blue 照明
Top Red: Red 照明
Top Green: Green 照明
Top White: White 照明
照明亮度值
输入值 <Enter-Key>
范围: 0~63
Light Intensity
亮度平均值
照明 选择
Light Position 照明 角度 选择
照明 角度 选择
颜色比例调整
R/G/B: 混合比例调整
All: R/G/B 全部比例增减
软件构造 3.4. 使用者环境

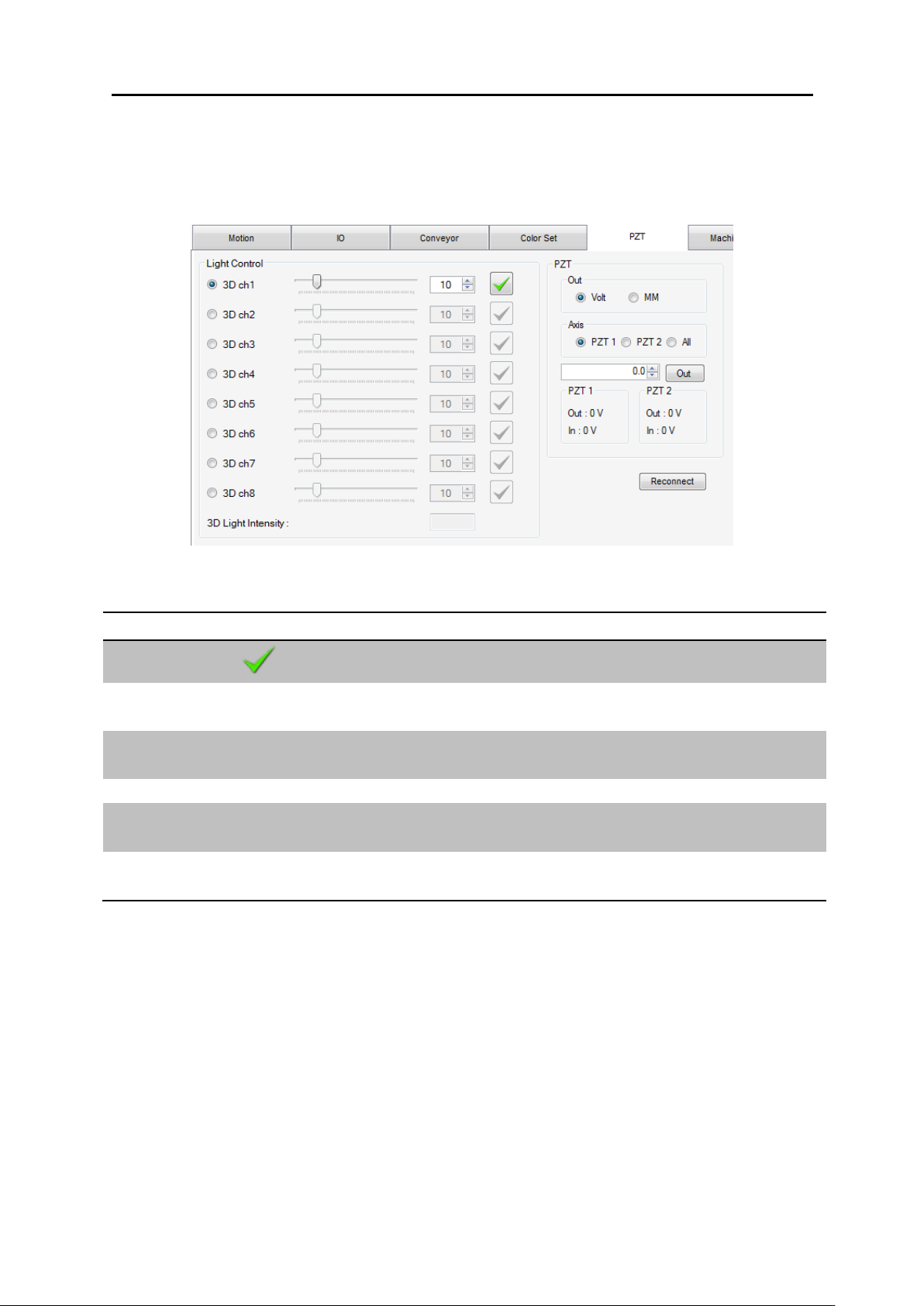

3.4.6.6. PZT 设定
<PZT> 选择.
功能
使用方法
说明
保存
选择
设定值保存
照明 选择
Light Control 照明 选择
3D 照明 选择
频道 1~8
照明
调整
输入值 <Enter-Key>
范围: 0~63
Light Intensity
影像亮度值
PZT / Unit
选择
PZT 输出电压值 选择
volt: 0-10
PZT / Target
选择
PZT 选择
PZT 1 / PZT 2 / All(PZT 1,2)
