BM231
操作手册
6.6 废弃物的处理
E35OCC-21-082-A0
6.6-1
6.6. 废弃物的处理
E35OCC-21-082-A0
本节对持续生产中产生的废弃物的处理进行了说明。

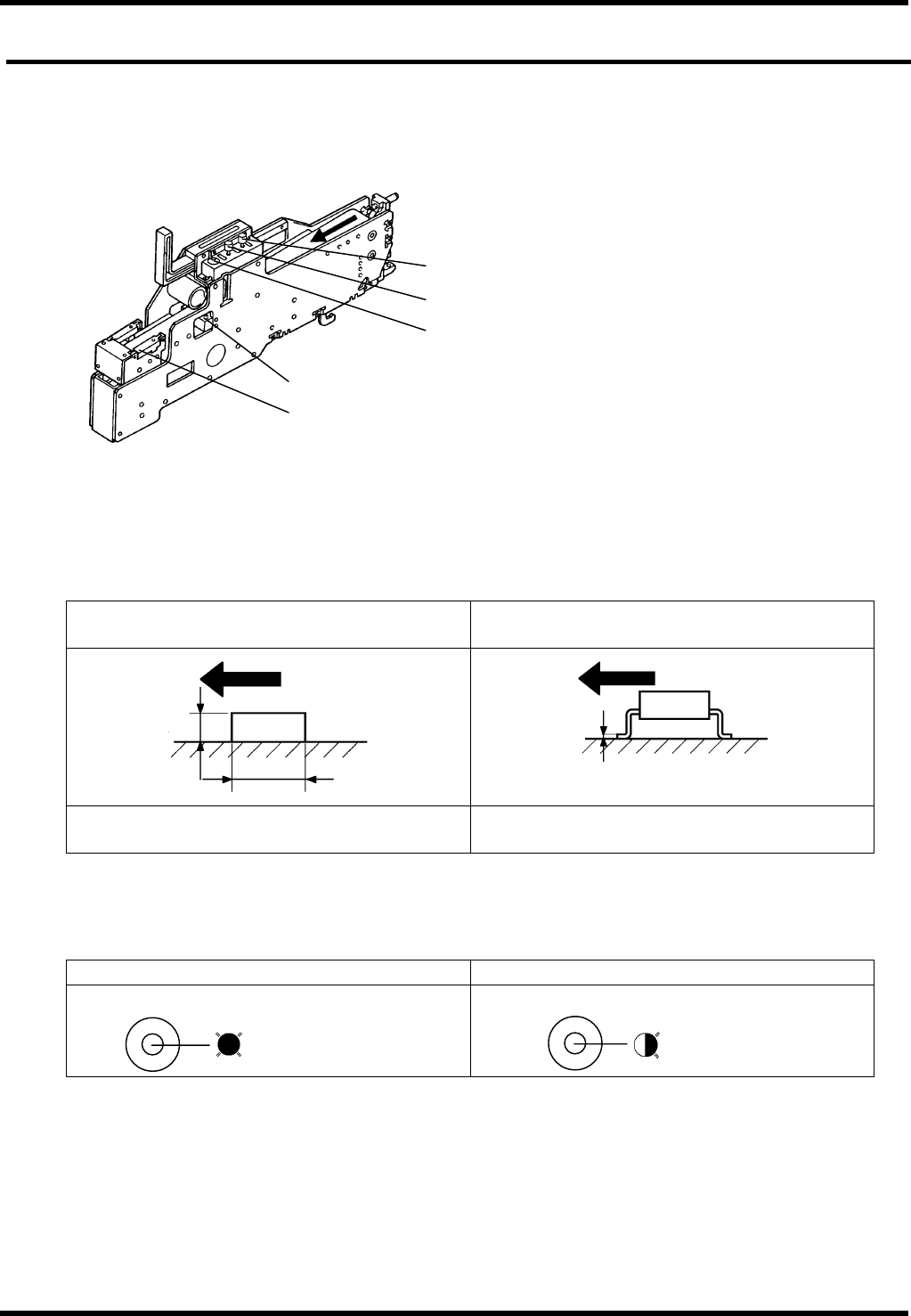

6.6.1 回收传送带上的元件回收
对象元件
最大元件宽度 (传送带宽度方向) :有 用于 32 mm 以下和 55 mm 以下的两种传送带。
传感器的检测条件决定的元件尺寸条件
检测元件主体时 检测元件引线时
元件主体为在引线等上浮起的物体
厚度 : 1 mm 以上
长度 : 4 mm 以上
引线厚度 : 0.5 mm 以上
WARNING(警告)灯显示
如吸头将元件废弃到传送带上时，传送带将移动所规定的量。
元件到达满杯预告传感器时 元件到达满杯传感器时
搬送方向 搬送方向
长度
厚度
引线厚度
RESET(复位)按钮
MANUAL(手动)按钮
WARNING(警告)灯
满杯预告检测传感器
满杯检测传感器
WARNING (警告)
亮灯
WARNING (警告)
闪烁
BM231
操作手册
6.6 废弃物的处理
E35OCC-21-082-A0
6.6-2

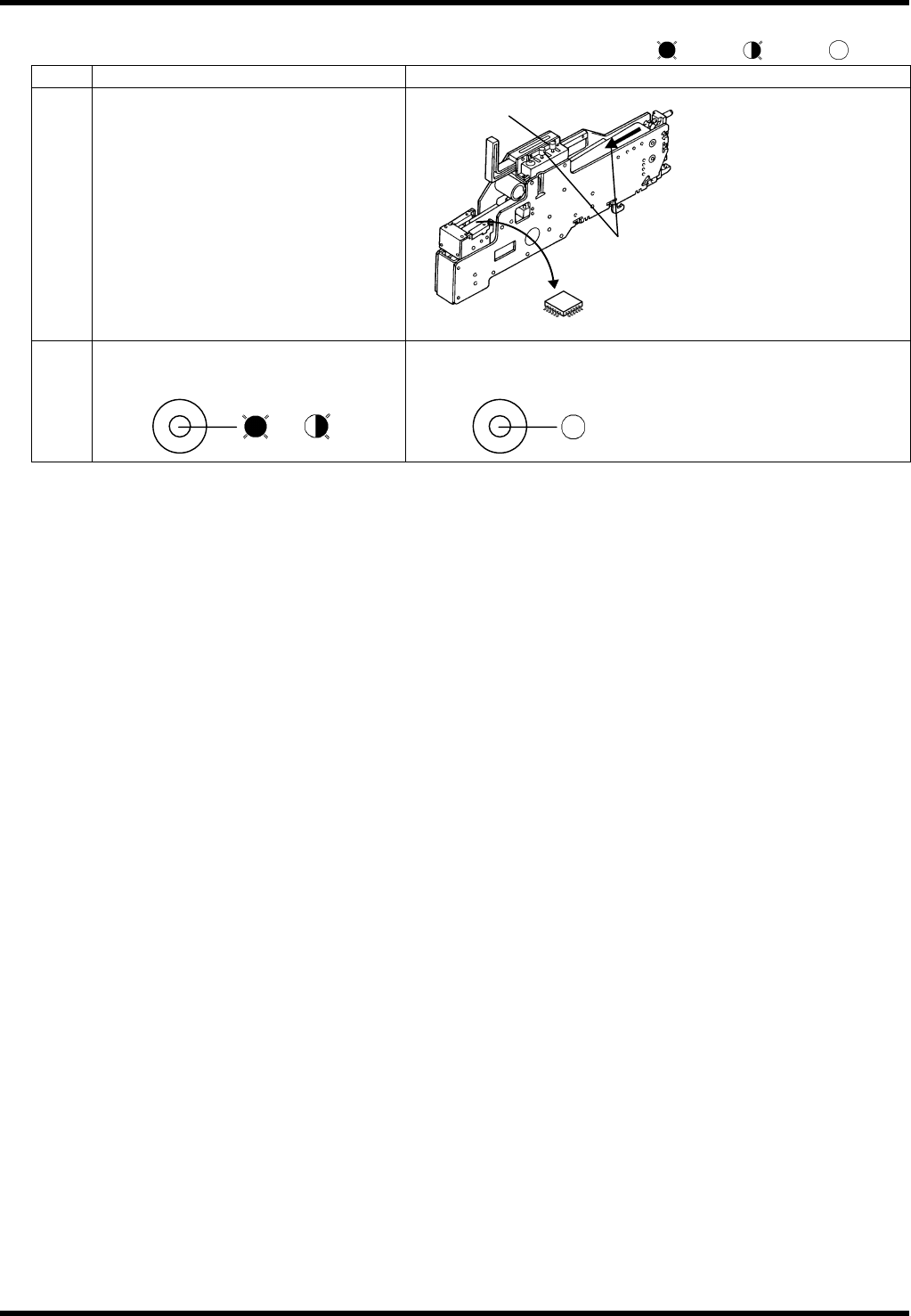

操作方法
顺序 操作 结果、参考图 等
1.
取下元件。
如有必要，请使用 "MANUAL" （手
动）。
按"RESET"（复位）。
2.
=注意=
在后侧的供料器供给部(ZC)上设有回收传送带时，"RESET"（复位）按钮和“MANUAL”（手动）按钮在安全
盖的内侧。
操作这些按钮时，请不要硬把手深入外壳内，务必在打开安全盖后进行操作。
:亮灯 :闪烁 :熄灯
2.
1.
MANUAL（手动）按钮
按住时，传送带旋转。
WARNING（警告）
或
WARNING（警告）
灭灯
BM231
操作手册
6.6 废弃物的处理
E35OCC-21-082-A0
6.6-3

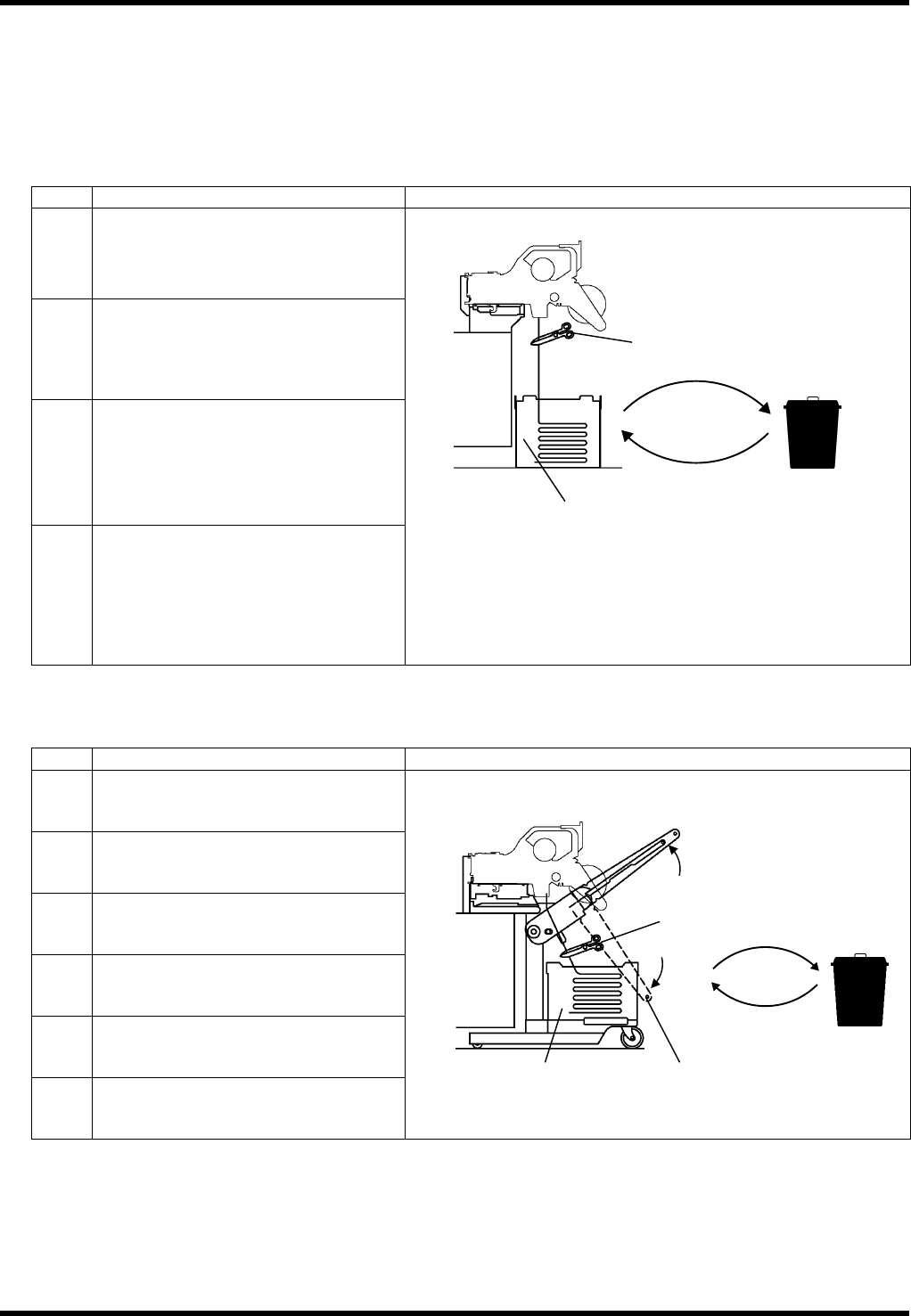

6.6.2 集尘箱中编带屑的处理
请每隔 2 小时左右进行一次集尘箱的清扫。
但贴装多个体积大的元件(24mm 宽 × 10mm 厚 以上)时，请每隔 1 小时左右进行一次检查和清扫。
集尘箱上积存的编带屑过多，就会导致供料器编带停滞。
标准 : 主体安装
顺序 操作 结果、参考图 等
1
切断废弃编带。
2
取出集尘箱。
3
清空集尘箱。
4
设置集尘箱。
标准 : 主体安装
选购件 : 整体交换台车
手順 操作 結果、参考図 等
1.
切断废弃编带。
2.
将臂设在位置 2。
3.
取出集尘箱。
4.
清空集尘箱。
5.
设置集尘箱。
6.
将臂设在位置 1。
选购件 : 整体交换台车
1
集尘箱
2
3
4
3.
4.
5.
1.
集尘箱
设在位置 2
设在位置 1
2.
6.
