BM 231 操作手册 6.7 品种切换 E35OCC- 21-062-C0 6.7- 12 供给 部整体交换方法 ( 选件 ) = = 有关 使用台车的更 多信息 ，参照 ‘ 操作手册 / 生产 / 台车的使用 方法 ’ 。 步骤 操作 结果、参考 图 等 1. 参照‘ 6.7.5 产品转型 的设置’进行 准备。 确认如下各项： SERVO 键开关 OFF 2. 解除供给部的锁 定。 3. 将把手置于位置 2 。 4.…
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-11

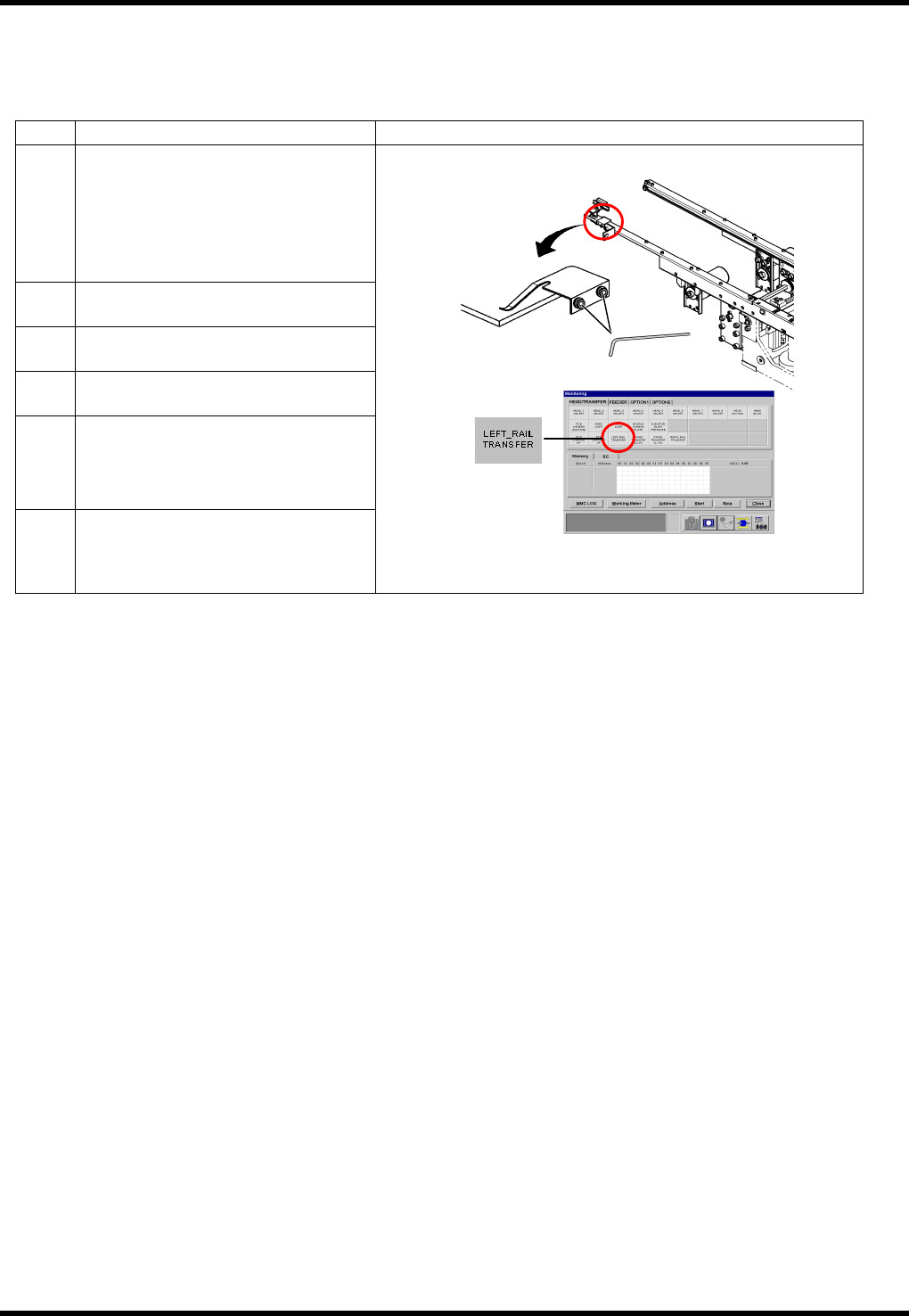

调整基板压具
基板压具放在卸载机上用于卸载的维修位置，用于防止基板因为机器的振动不必要的移动。
如果基板因为质量、尺寸或表面条件移动，请调节基板压具。
步骤 操作 结果、参考图 等
1.
参照 ‘6.7.5产品转型的设置’进行准
备。
确认如下各项：
SERVO 键开关 OFF
预先调整导轨的宽度。
2.
在卸载机的出口侧放置一块基板。
3.
旋开基板压具上的螺钉 。
4.
对着基板轻按基板压具，旋紧螺钉。
5.
手动调整传送带，确保基板移动顺
畅。
== 参照 ‘操作手册./ 画面说明 /
调节按钮’ 。
6.
返回 ‘6.7.5产品转型的设置’。
5.
x2
基板
3.,4.
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-12
供给部整体交换方法 (选件)
==有关使用台车的更多信息，参照 ‘操作手册 / 生产 / 台车的使用方法’。
步骤 操作 结果、参考图 等
1.
参照‘6.7.5 产品转型的设置’进行
准备。
确认如下各项：
SERVO 键开关 OFF
2.
解除供给部的锁定。
3.
将把手置于位置 2。
4.
解除车轮的锁定。
5.
紧握把手，将台车拉向外侧。
台车的安装
6.
解除车轮的联锁。
7.
将把手置于位置 2。
8.
将把手略微降低，抬起进料器装载装
置。
9.
把导轨放在台车的导轨 1。
10.
推进台车，使其滑到导轨轴承 2 的底
部。
11.
继续推动台车直到进料器装载装置
的前部与 Z 轴料架相吻合。
12.
锁住轮子
13.
将把手置于位置 1。
14.
锁上供给部。
=注意=
更换台车时动作要慢而轻，以避免元件受到过大的振动。
关闭 ‘6.7.5产品转型的设置’画面时
(按画面上的<OK>)使其灭灯。
=提示=
按此按钮。
BATCH
EXCHANGE
BATCH
EXCHANGE
:亮灯 :闪烁 :熄灯
9.
10.
8.
3.,7.
4.,6.,12
导轨
9.,10.,11
13.
5.
导轨轴承 3
导轨轴承 2
导轨轴承 1
位置 1
位置 2
BATCH
EXCHANGE
按此按钮。
BATCH
EXCHANGE
BATCH
EXCHANGE
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-13
6.7.7 供给部交换作业
‘Supply Unit Exchange(供给部交换)’画面显示至当前生产的品种程序之中使用的各供给部内配置的供料器信
息。
与上次选择的品种程序之中所使用的供料器配置相比，在同一位置上配置的供料器将显示为不交换。另外，由
于在画面上可以指定要交换的供料器，因此能够计算出未交换的吸嘴数量。
‘Supply Unit Exchange(供给部交换)’ 画面的构成
2.
3.
4.
5.
6.
7.
1.
7.
6.
5.
4.
1.
2.
3.
