BM231
操作手册
2.3 激光
E35OCC-10-102-A0
2.3-1
识别内的设置位置
前门联锁开关
后门联锁开关
2.3. 激光
E35OCC-10-102-A0
在用于大型电子元件（QFP 等）的导线浮起检测、识别或位置补正的 3D 传感器中使用激光。
但是，3D 传感器为选购件，在所有的设备中都不配置。

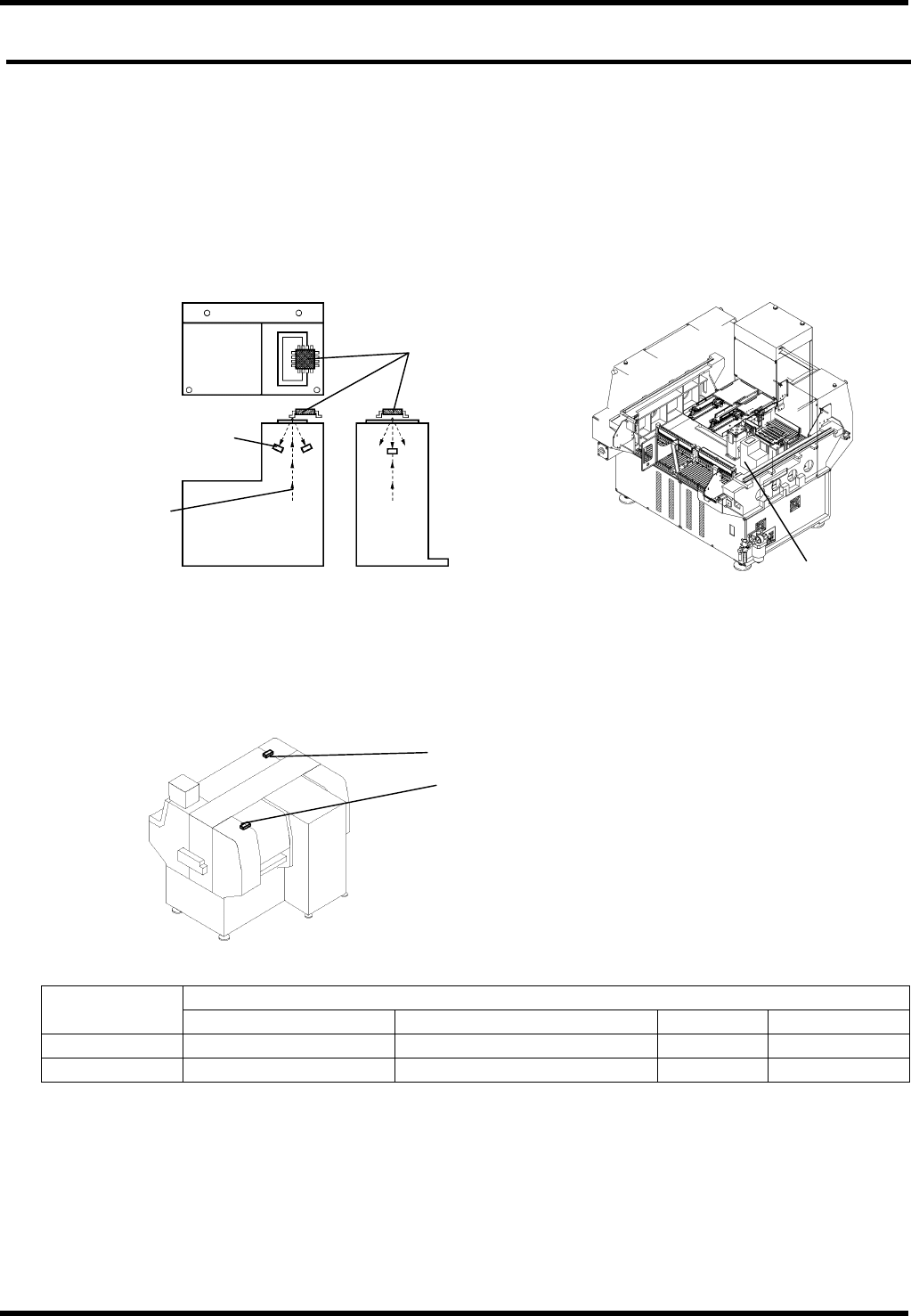

2.3.1 激光的放射路线
在此，对 3D 传感器的激光的放射路线进行了说明。
激光的放射路线
检测电子元件的导线浮起时
2.3.2 联锁规格
在本机中，打开前门和后门后，3D 传感器的激光会照射到人体，所以如下图所示配有联锁开关。
联锁
开口部
元件名 型号 生产厂家 电灯的寿命
前门 联锁开关
D4DS-6AFS+D4DS-K1+SC-6 OMRON
15 万次
后门 联锁开关
D4DS-6AFS+D4DS-K1+SC-6 OMRON
15 万次
上述的联锁开关在门关闭的状态下为‘closed’（关）。
联锁开关全部为串联。
联锁开关即使有 1 个为 ‘opened’（开） ，也不会向 3D 传感器供给电源。
电子元件
激光
激光受光部
前面 侧面
上面
3D 传感器
BM231
操作手册
2.3 激光
E35OCC-10-102-A0
2.3-2
2.3.3 激光的分类
3D 传感器单体规格
类别 : IIIb
波长 : 780 ~ 800 nm
最大输出 : 40 mW
设备规格
本机配有激光类别 IIIb 的 3D 传感器装置，同时为防止操作人员受激光伤害，也配有上述的联锁开关。
因此，设备为 1 类的激光产品。

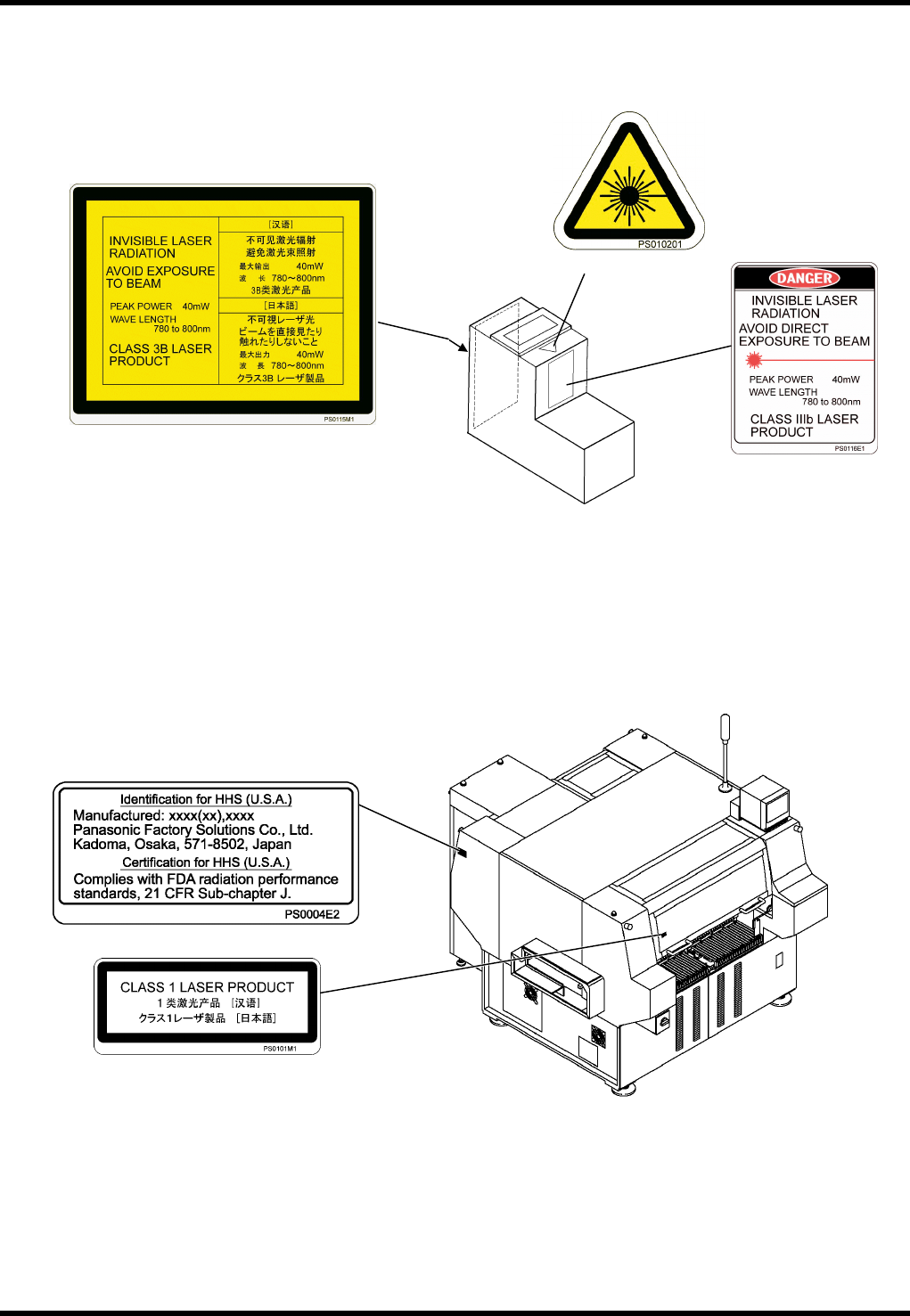

设备上的显示
装备了 3D 传感器 (选购件) 的设备上贴有如下标牌。
PS0116E1
PS0115M1
PS010201
PS0004E2
PS0101M1
BM231
操作手册
2.4 模拟供料器的使用方法 (选项)
E35OCC-10-112-B0
2.4-1
2.4. 模拟供料器的使用方法 (选项)
E35OCC-10-112-B0
在本节中对模拟供料器的使用方法进行了说明。
本节的说明适用于带有模拟供料器规格的设备。
2.4.1 概要
BM231 用标准，因此装区域传感器，虚似供料器基本上地无用。
为确保供料器间的间隔安全，请配置模拟供料器。
为确保安全，请不要将手伸入运转中的两个供料器间及
安全盖和供料器间的间隙中。

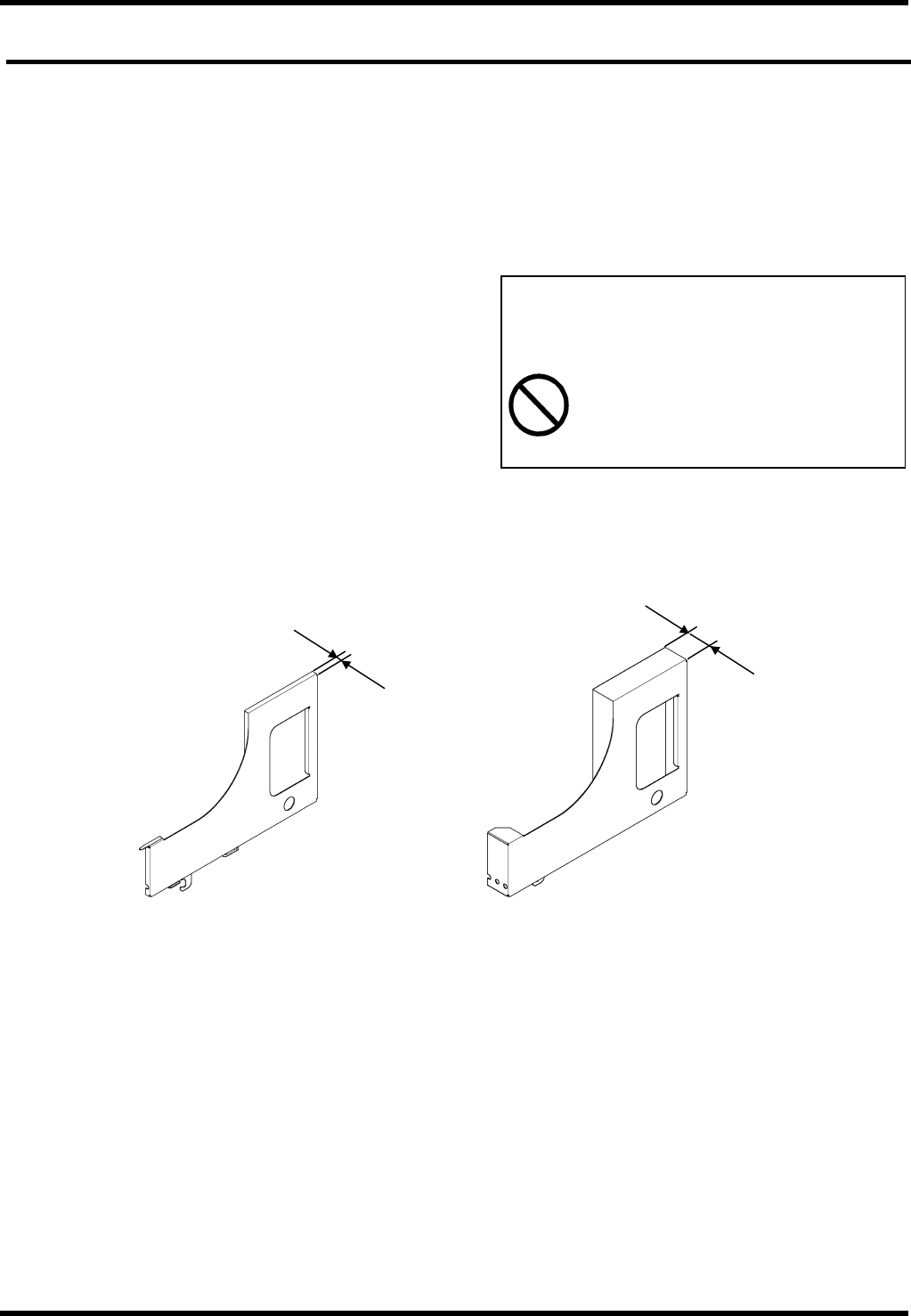

模拟供料器的种类
模拟供料器有 12 mm 宽和 55 mm 宽 2 种。
2.4.2 模拟供料器的配置
请参照下图在供料器的间隙处配置模拟供料器。
从后侧看到的供料器配置图。
图中的数字表示编带宽 (mm)、E 表示塑编带。
阴影部分为模拟供料器。
机械运转时，不要将手或手指伸入机械
的可动部分
禁止
有被可动部分夹住手或手指而受伤的危
险。
WP001A
55 mm
12 mm
