BM231
操作手册
4.3 生产画面
E35OCC-15-062-C0
4.3-3
MENU: MANU 模式
MENU: AUTO / SEMI 模式
4.3.9 <1STEP>
将按钮置于 ON 的状态，进行 AUTO（全自动）或 SEMI（半自动）
运转，在元件吸着和贴装时可以使机器暂时停止的功能。将此按钮
置于 OFF，可再转为通常的运转。
当 1STEP(1 步) 有效或者以 <1STEP>(1 步) 方式使机器处于停止
之中时，由于不能切换操作级别，此时需将 1STEP 按钮置于 OFF，
通过按 <1BLOCK>(1 区块) 或者按 <EOP>(程序结束) 停止机器
之后，再进行操作级别的切换。
有效时，在上部共用部显示 1STEP（1 步）。
4.3.10 < MENU>(菜单)
生产画面上未显示的各种功能，被归纳于菜单按钮。
菜单的选择方法
1. 单击<MENU>（菜单）
打开菜单。
2. 将光标对准准备选择的项目后单击此处。
3. 显示各个功能的画面。
操作级别、运转模式和菜单
菜单画面由于操作级别不同，可选择的内容也不同。
设备启动以后是级别 1。
另外，运转模式不同，菜单也不同。
按下< Password >（操作级别的变更），并输入密码，可切换为级别
2 或级别 3。
==
请参照‘Ope. / 各种功能 / 操作级别转换’。
关于操作级别的变更和操作级别的定制。请对照‘Ref. / 系统设
定 / 操作级别设定’。
BM231
操作手册
4.3 生产画面
E35OCC-15-062-C0
4.3-4
运转模式
操作级别
(出厂时设定)
< MENU>(菜单)
123
功能
进行品种切换。
品种程序选择
运转选购件
Ope.
/ 生产步骤
/ 各种功能
显示生产管理信息。
生产品种
设备累计
履历信息
错误记录
Ref.
/ 生产管理信息
设定并确认元件余数。
Ope.
/ 各种功能
显示各轴的位置和吸头的状况。 本节 4.3.11
调整数据。
程序偏移量
确认标记位置
Prg.
/ 调整数据
指定要在运转中进行设定的条件。
开始执行实装块
元件用完跳过
Ope.
/ 各种功能
确认贴装位置，修正贴装数据。
Prg.
/数据调整
编辑品种程序和各程序库。
Prg.
设定吸嘴。
设定贴装吸嘴
设定 NG 吸嘴
Ref.
/ 吸嘴管理
设定设备动作的相关参数。
设定机器参数
设定运转条件
设定识别基本数据
设定宽度调整数据 (选项)
设定信号塔
Ref.
/ 机器设定
进行系统的各种设定。
设定操作级别
Language
设定通信
设定屏幕
设定系统参数
软件版本
Ref.
/ 系统设定
输入、输出数据。
输出目录数据
输入、输出机器数据
打印机器数据
FD 格式
Ref.
/ 输入、输出数据
BM231
操作手册
4.3 生产画面
E35OCC-15-062-C0
4.3-5
运转模式
操作级别
(出厂时设定)
< MENU>(菜单)
1 2 3
功能
在上位通信中，切换遥控命令的有
效 / 无效。
本节4.3.12
变更操作级别。
Ope.
/ 各种功能

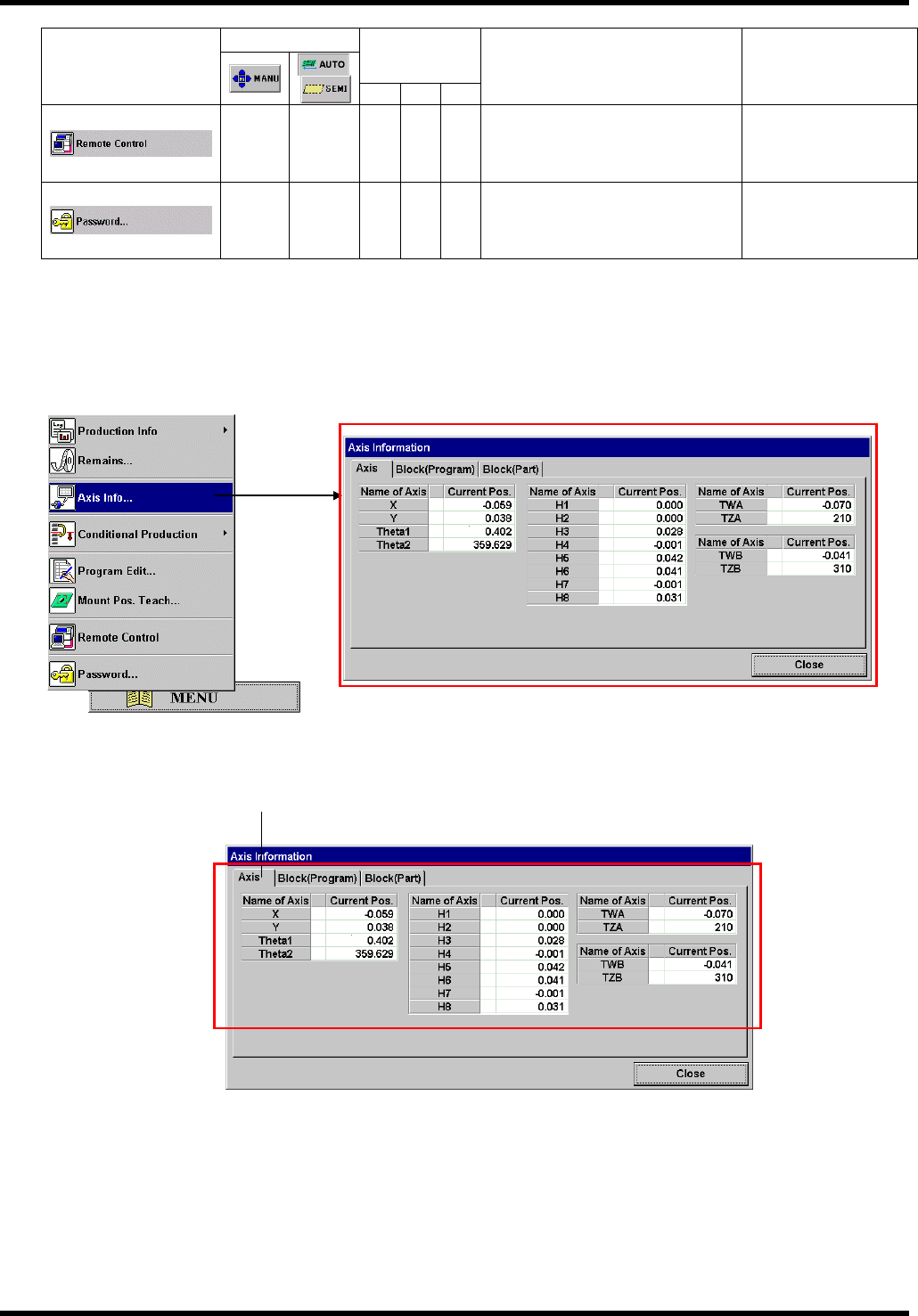

4.3.11 < Axis Information>(轴信息)
显示各动作轴的位置、状态。
== 关于轴的名称，请参照’Ope./ 各部的说明/ 装置整体’ 。
2.
1. :
显示各动作轴的当前位置。
位于原点时，显示’＊’ 。
1.
