BM231
操作手册
3.1 装置全体
E35OCC-13-012-A0
3.1-1
3.1. 装置全体
E35OCC-13-012-A0
3.1.1 构造上的特征
动作概要
将传送带搬入的基板用基板支架固定在贴装位置上。
贴装头从元件供给部吸着元件并将其贴装到基板上。
完成贴装的基板在卸下基板支撑台后搬出。
贴装头
贴装头上有 8 个吸嘴。
基板搬送部
该部由左导轨部、工作台部、右导轨部 3 个部分构成。
基板支撑台
用基板支撑台和支撑销支撑基板。
元件供给部
在前后共 3 个程序块的供料器供给部最多可设置 120 个元件。

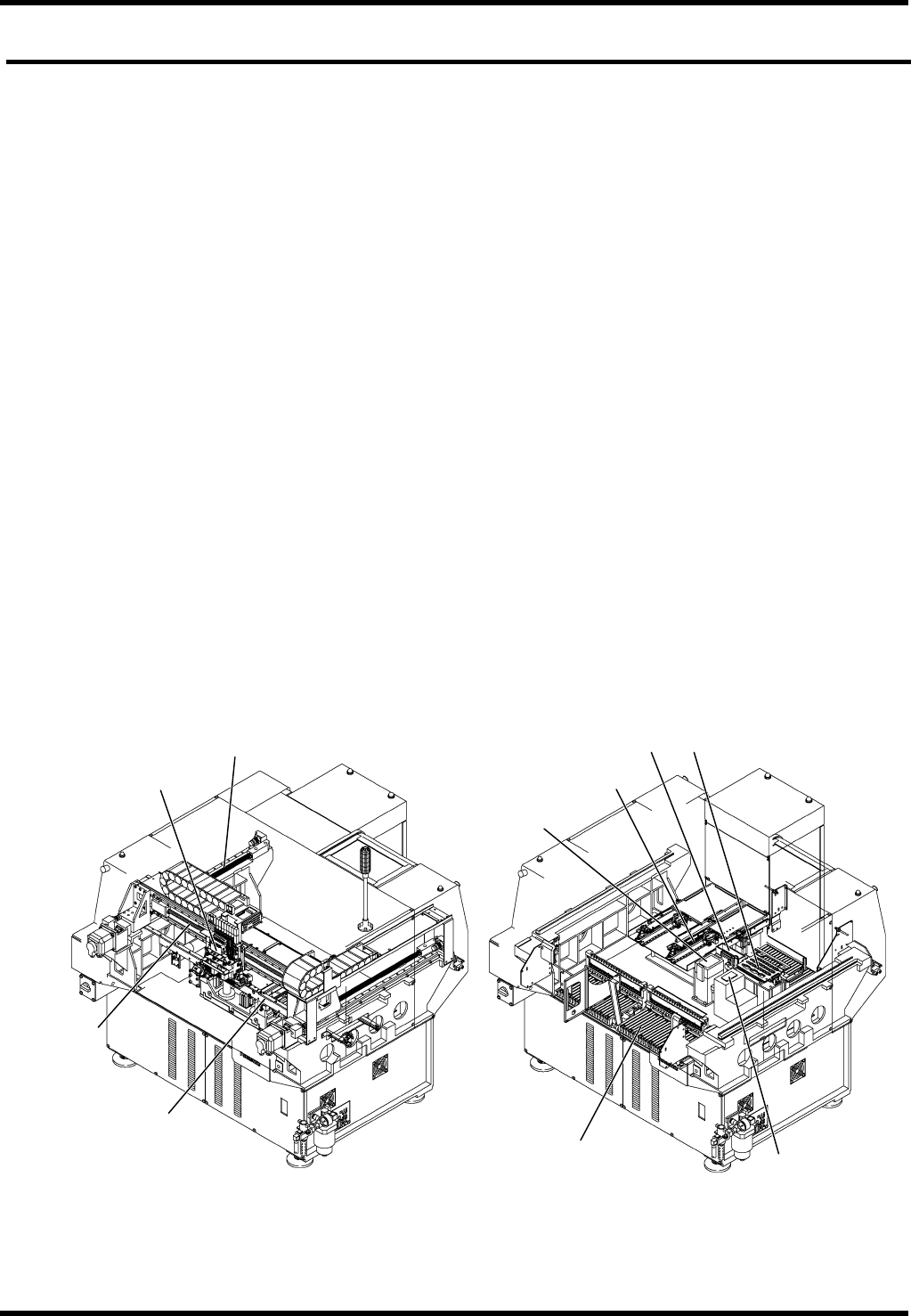

3.1.2 整体图
在此，对主要装置的配置和各主要装置的名称和功能的概要进行说明。
有关控制装置的说明，请参照’Mnt./CONTROL SYSTEM（Mtn. / 控制系统）。
供料器供给部 (3 程序块)
贴装头
元件废弃箱
X 轴
Y 轴
吸嘴站
基板搬送部
3D 传感器
(选购件)
托盘引出部
2D 传感器
BM231
操作手册
3.1 装置全体
E35OCC-13-012-A0
3.1-2

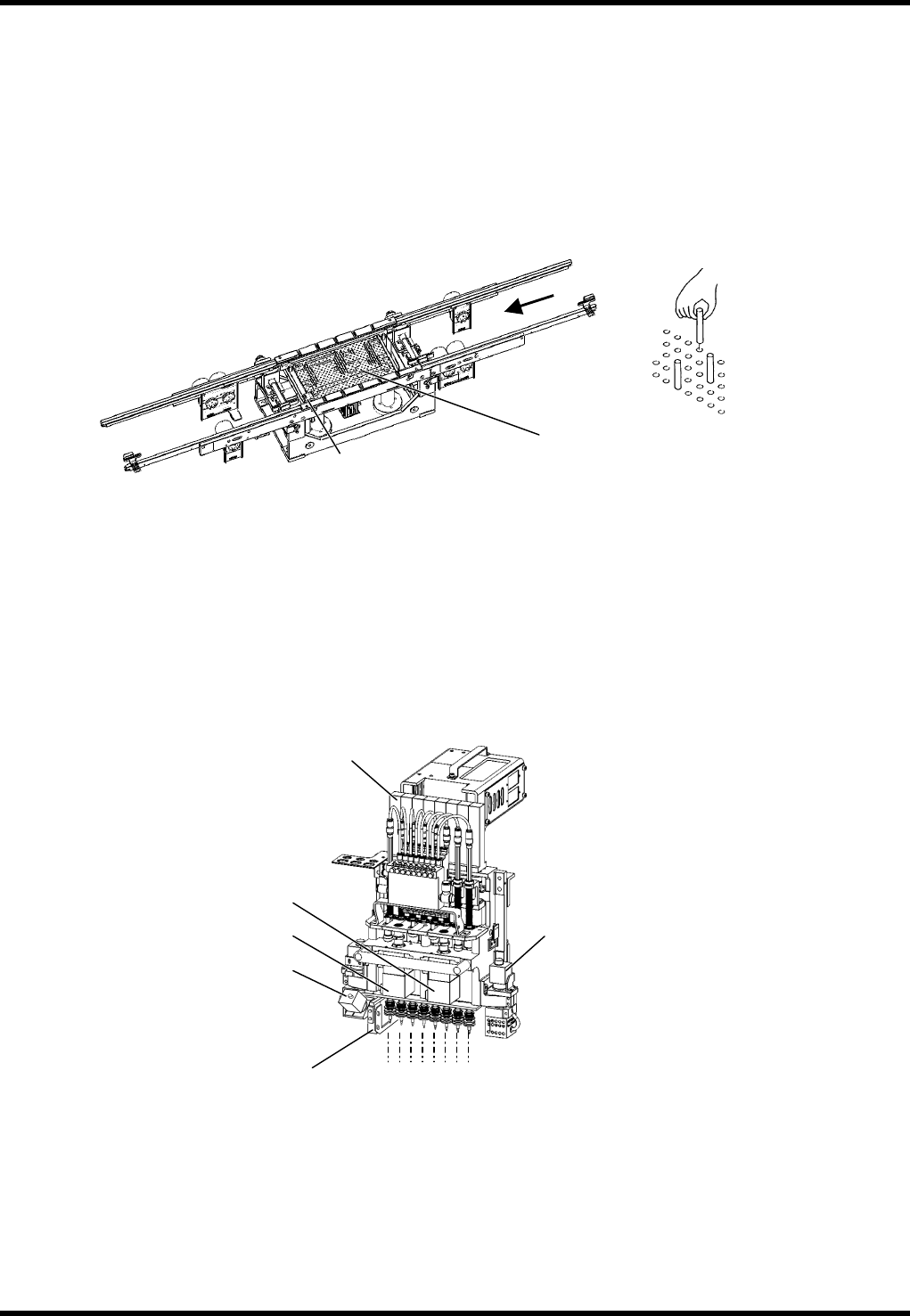

3.1.3 各装置说明
基板搬送部
传送带部
搬送印刷基板。
该部由左导轨、工作台部、右导轨的 3 个传送带构成。
工作台部
该部是固定到达工作台部的印刷基板的装置。
该部由基板止动器和基板支撑台构成。
贴装头
将从供料器吸着的芯片元件贴装到印刷基板的任意位置。
该部有 8 个贴装吸嘴头，各轴独立上下动作。
θ旋转轴由θ1 (H1～H4)和θ2(H5～H8)这 2 轴构成。
吸嘴的间距和标准供料器设置的间距相同，也可同时吸着 8 个元件。
左导轨
工作台部
右导轨
基板止动器
基板支撑台和支撑销
H1…..……..H8
H 轴电机
θ1 轴电机
吸嘴
基板照相机
θ2 轴电机
吸着位置照相机
(选购件)
头部照相机
(选购件)
BM231
操作手册
3.1 装置全体
E35OCC-13-012-A0
3.1-3

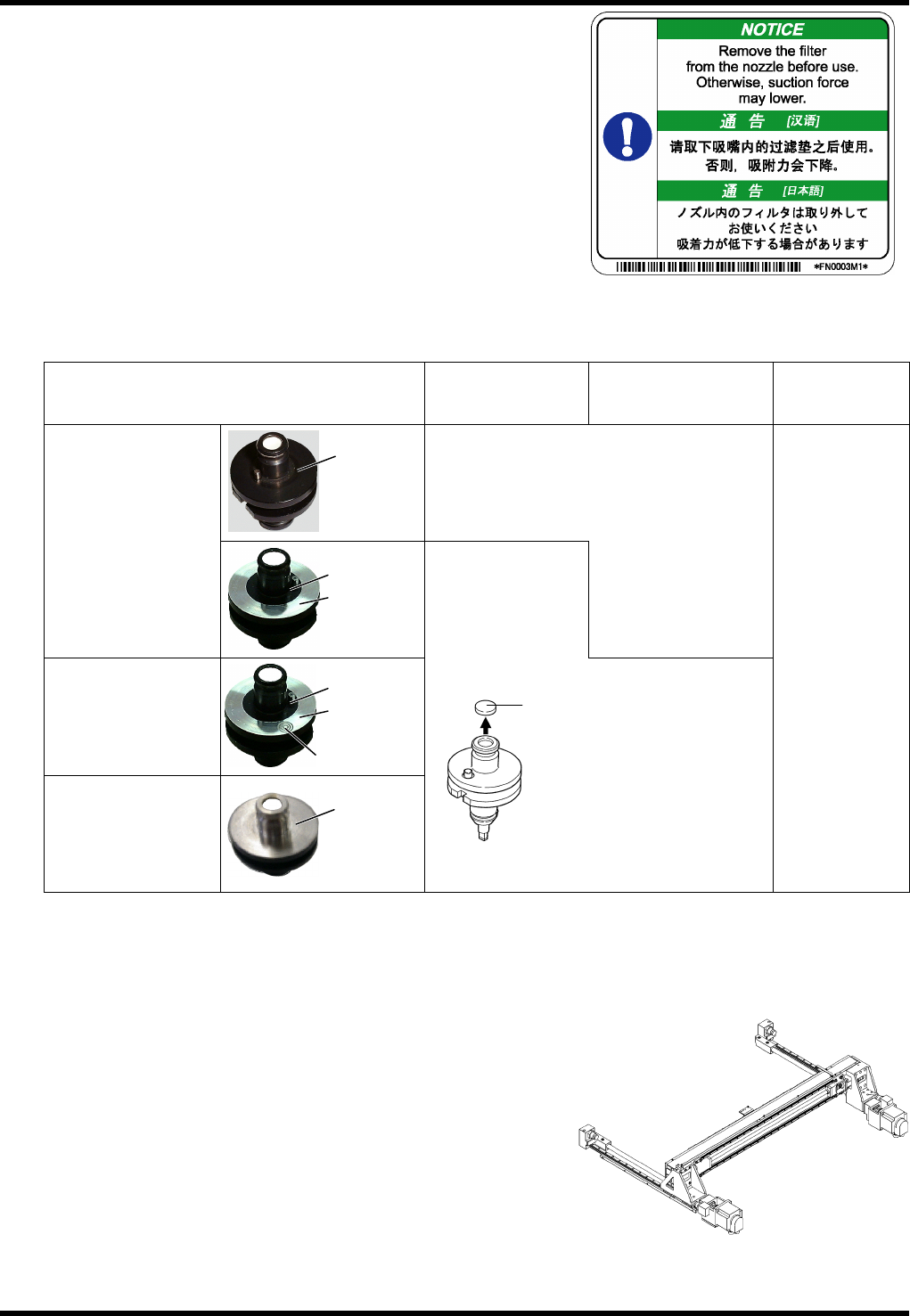

吸嘴
在本机中，请务必将吸嘴上的过滤器取下后使用。
本机的过滤器位于吸头侧。
如为 MSF (NM-MD15 / MD17U 模型) ，请将过滤器安在吸嘴上使
用。
吸嘴种类
(出厂时带过滤器)
BM122
BM221
BM231
MSF
NM-MD25 / 26
NM-MD35 / 36
MSF
NM-MD17U
NM-MD15
MSF (NM-MD17U/15)
用吸嘴
MSF (NM-MD25/26)
用吸嘴
BM122 (NM-MF12A)
BM221 (NM-MF11A)
BM231 (NM-MF13)
MSF
(NM-MD25/26/35/36)
用吸嘴
原样使用
XY ROBOT(自动装置)部
这是根据 NC 数据定位贴装头的装置。
FN0003M1
取下过滤器使用
黒色
银色
黒色
黒色
银色
刻印
银色
不能使用。
(在吸嘴站的吸嘴有无检测
不能正确进行。)
