BM231 操作手册 7.2 轴动 作 E35OCC-22- 162-B0 7.2-10
BM231
操作手册
7.2 轴动作
E35OCC-22-162-B0
7.2-9

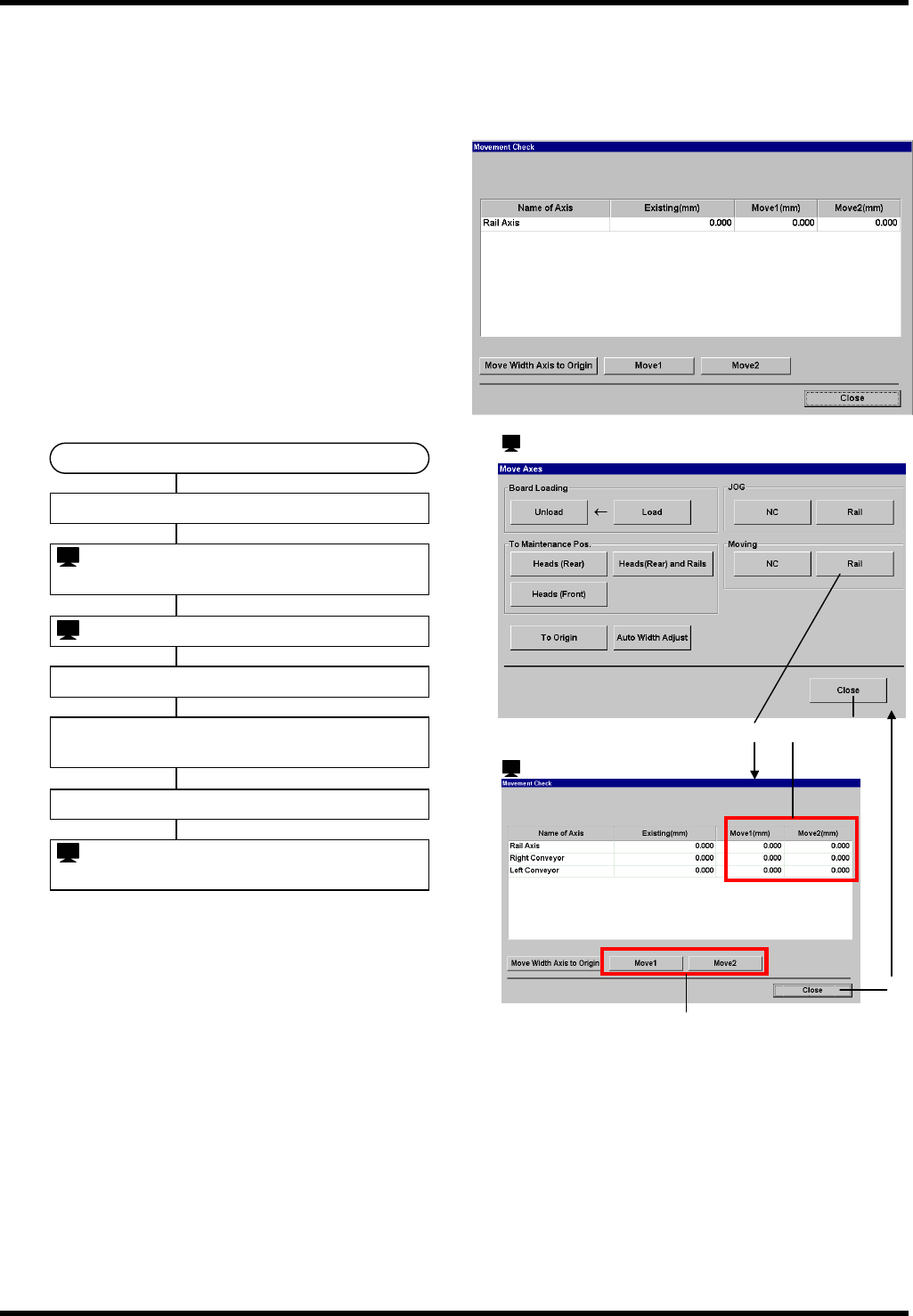

7.2.9 移动宽度调整 (选项)
移动宽度调整可在装有自动宽度调整(选项)的设备上使用。
在装有自动宽度调整(选项)的设备上、以导轨轴为对象。
在装传送带宽度调整(选项) 的设备上、以右传送带和左传送带为对象。
1. <MOVE1>(移动 1), <MOVE2>(移动 2)
对各轴可设定 2 点坐标，如果按下
<MOVE1><MOVE2>，就会移至该设定位置。
移动宽度调整的使用方法
=提示=
任一 H 轴在 -29.000 mm 以下时，宽度调整轴就不能动作。
1.
< Move Axes >（轴动作）
<MENU>(菜单)
: ’Movement Check’（移动确认）
5.
<Close>（返回）
4.
按<MOVE1><MOVE2>移动
: ’Move Axes’（轴动作）
6.
<Close>（返回）
: ‘Move Axes’（轴动作）
2.
Moving(移动) <Rail>（宽度调整）
3.
输入坐标
2.
: ‘Movement Check’ （移动确认）
3.
4.
6.
: ‘Move Axes’ （轴动作）
5.
BM231
操作手册
7.2 轴动作
E35OCC-22-162-B0
7.2-10
BM231
操作手册
7.3 执行开始程序块
E35OCC-22-032-A0
7.3-1
4.
1.
2.
3.
7.3. 执行开始程序块
E35OCC-22-032-A0
在本节中对从品种程序的中途开始实装的功能进行了说明。
7.3.1 功能
功能
执行开始程序块，可以从指定的程序块开始进行实装。
如果生产中停电，发生程序修改等，使设备在中途停止时，从品种程序的中途再开始运转时使用。
运转条件
可以在下述条件下执行开始程序块。
运转模式应是 AUTO 或 SEMI。
应该选择程序。
=提示=
<Start Block>（执行开始程序块）在操作级别 2 以上可以使用。(出厂时设定)
== 关于操作级别变更，请参照‘Ope. / 各种功能 / 操作级别转换’。
=注意=
由于元件用完和错误而停止，当有补料存储的程序块时，指定执行开始程序块并开始后，清除补料存储，并从
指定的程序块开始进行实装。

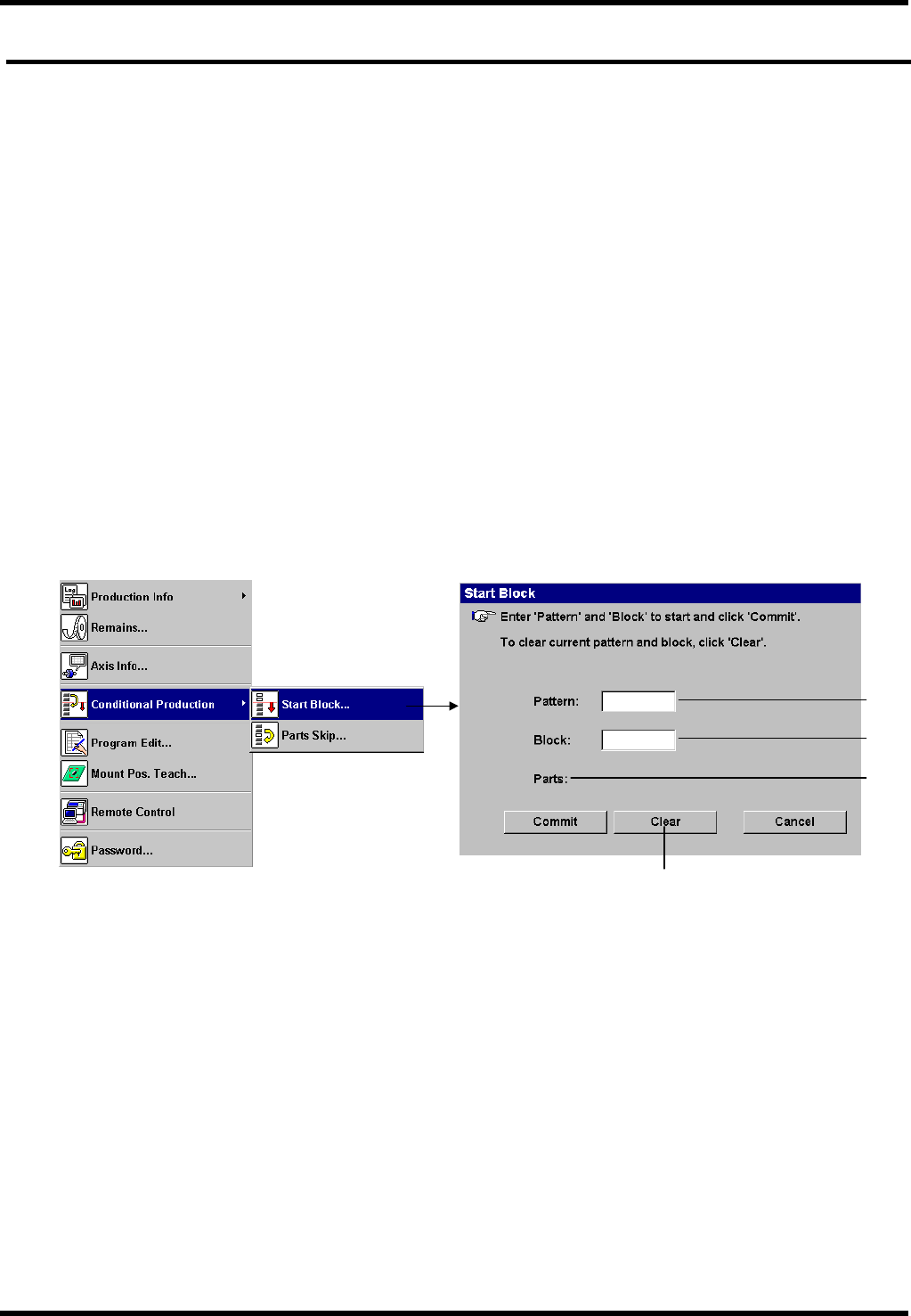

7.3.2 设定项目
1.
1. 图形
在 1 枚基板上存在多个图形时，设定从哪个图形开始。
无论是 1 基板还是多拼板基板，在步和重复展开时不能进行设定。
输入范围： 1 ～基板的最多图形数
2. 程序块
设定从品种程序的哪个程序块编号开始。
在展开步和重复的程序中，不指定图形内的程序块编号，而指定数据整体的程序块编号。
(不展开步和重复时，使上述的 2 个程序块编号一致。)
输入范围：可执行的程序块(贴装程序块和标记识别程序块)为输入对象。
如果将步指定的程序块指定为开始程序块，则接下来的程序块也被指定。
3. 元件
显示被设定的程序块的元件名称、或者元件代码。
