BM231
操作手册
7.2 轴动作
E35OCC-22-162-B0
7.2-6
4. 5.
7.2.7 JOG 宽度调整 (选项)
JOG 宽度调整可在装有自动宽度调整(选项)的设备上使用。
在该设备上，仅以导轨轴为对象。
在装有自动宽度调整(选项)的设备上、以导轨轴为对象。
在装传送带宽度调整(选项) 的设备上、以右传送带和左
传送带为对象。
1. 轴的选择
除了可以通过列表选择轴之外，还可以通过以下的
按扭进行选择。
<Select All-Y-dir Axis> （Y 方向全部选择）
选择全部将移动到 Y 方向的轴。
2. 当前位置
显示各轴当前坐标。
3. <Move Width Axis to Origin>宽度调整的原点复归
进行宽度调整的原点复归。
<Move Width Axis to Origin>
(宽度调整轴返回原点)
使所有的宽度调整轴返回原点。

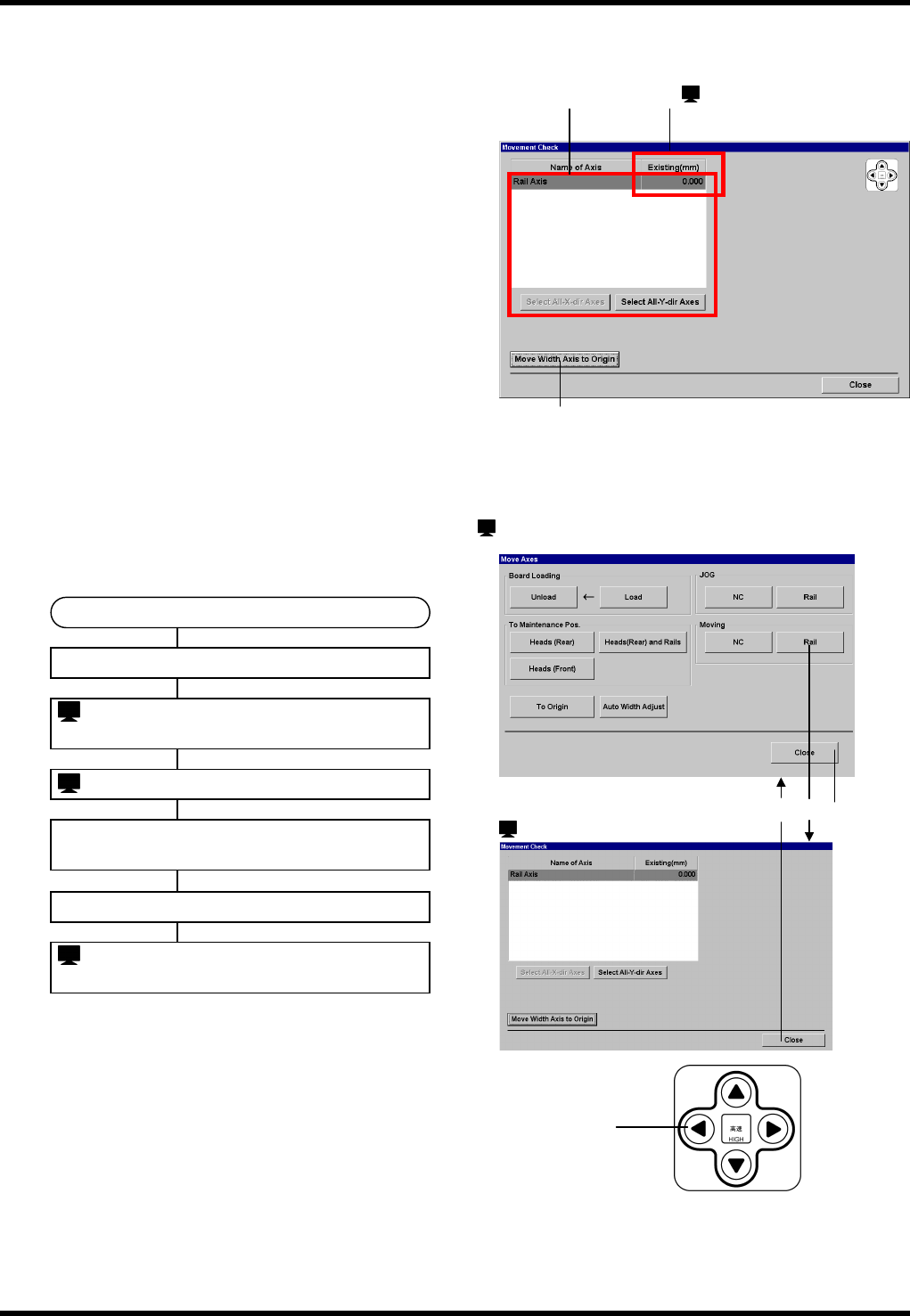

JOG 宽度调整的使用方法
=提示=
任一 H 轴在 -29.000 mm 以下时，宽度调整轴就不能动作。
1.
< Move Axes >（轴动作）
<MENU>（菜单）
: ’Movement Check’（移动确认）
4.
<Close>(返回)
3.
通过示教按钮进行移动
: ’Move Axes’（轴动作）
5.
<Close>（返回）
: ’Move Axes’（轴动作）
2.
JOG< Rail >（宽度调整）
2.
3.
1. 2.
3.
: ‘Movement Check’(移动确认)
: ’Move Axes’（轴动作）
: ‘Movement Check’(移动确认)
BM231
操作手册
7.2 轴动作
E35OCC-22-162-B0
7.2-7
7.2.8 移动 NC
下述以外的项目请参照‘JOG NC’。
2.

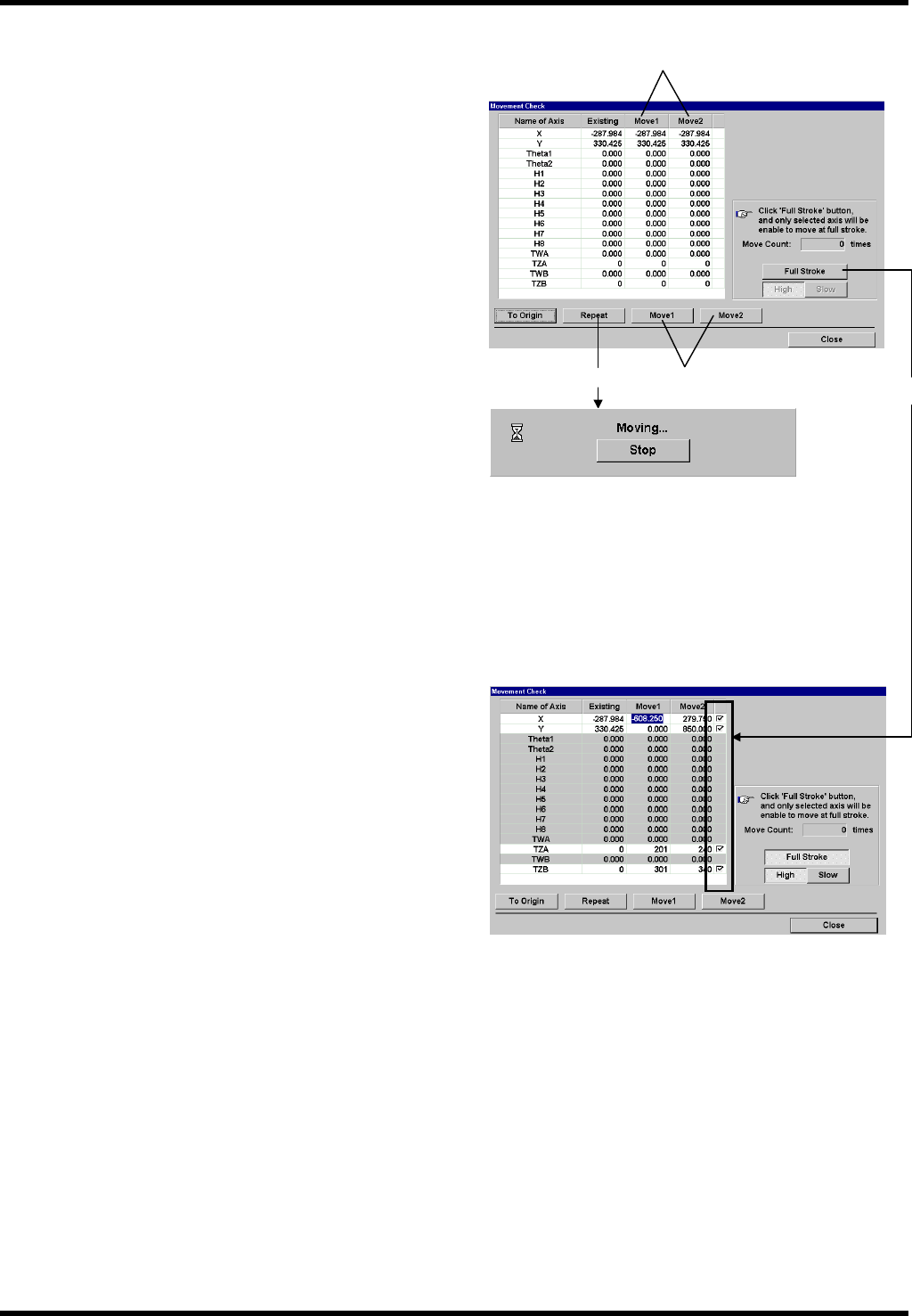

1. <Move1> (移动 1), <Move2> (移动 2)
可在各轴上设定 2 点坐标。 按<Move1>
<Move2>，就会移至该设定位置。
2. < Repeat >(反复)
在 Move1、Move2 设定的位置间反复移动。
按画面上的< STOP >(停止)，停止移动。
3. <Full Stroke>全部行程
全部行程反复动作能进行。
对象轴从 X，TZA，TZB 能选。
4. <High>高速
以高速进行全部行程的动作。
5. <Slow>低速
以低速进行全部行程的动作。
=提示=
任一 H 轴在 -29.000 mm 以下时，XY 轴、TWA
轴、TWB 轴就不能动作。
任一 H 轴在 –6.000 mm 以下时，S 轴(选择) 轴就
不能动作。
TWA 轴在原点以外时，TZA 轴将不能动作。
TWB 轴将原点以外时，TZB 轴将不能动作。
=提示=
θ1,θ2 轴的输入单位为 ‘度’ 。
TZA, TZB 轴的输入单位为 ‘Z 编号’。
移动到引出指定了 Z 编号的托盘位置。
其它轴的输入单位为 ’mm’ 。
1.
1.
2.
3.
BM231
操作手册
7.2 轴动作
E35OCC-22-162-B0
7.2-8
6.
2.
5.
3.
4.

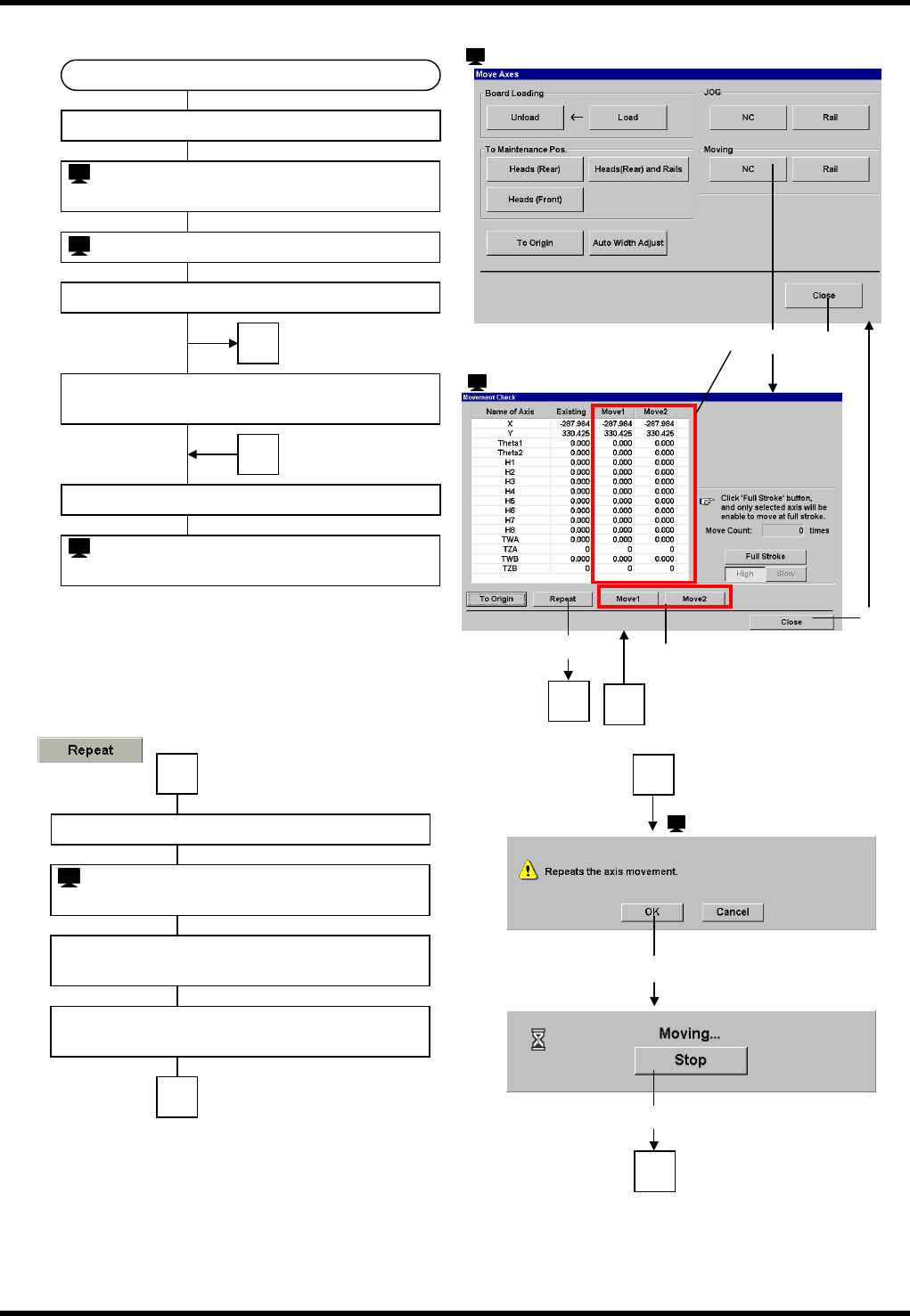

移动 NC 的使用方法
7.
< Repeat >（反复）
A
10.
< Stop >(停止)
B
:反复确认
8.
<OK>
9.
进行反复移动
1.
<Move Axes>（轴动作）
<MENU>(菜单)
3.
坐标输入
: ‘Move Axe’（轴动作）
6.
<Close>（返回）
5.
<Close>（返回）
: ‘Movement Check’（移动确认）
A
4.
在<MOVE1> <MOVE2>间移动
B
反复
: ‘Move Axes’（轴动作）
2.
Moving (移动) <NC>
A
8.
B
10.
:反复确认
A
B
7.
: ‘Move Axes’（轴动作）
: ‘Movement Check’（移动确认）
