BM231 操作手册 7.4 元件 用完跳过 E35OCC-22- 042-A0 7.4-2 : ‘Par ts Skip Infor m ation’ ( 元件用完 跳过设定 ) 7.4.1 元件用完跳 过的操作方法 = 提示 =1 用同样的步骤，可以解 除设定为元件用完跳 过的供给部。 解除全部的元件用完跳 过设定时，按下 < All Reset> 。 ( 全部解除 ) : ‘Produc tion’( 生产 ) 2. …
BM231
操作手册
7.4 元件用完跳过
E35OCC-22-042-A0
7.4-1
7.4. 元件用完跳过
E35OCC-22-042-A0
所谓元件用完跳过是指在生产中发生元件用完，但其元件没能补充时，使发生元件用完的程序块跳过，贴装下
个程序块的元件，连续进行生产的功能。
与在品种程序中发生元件用完的程序块的跳过程序块栏中，输入 7（无条件跳过命令）时的动作是相同的。
元件用完跳过的输入操作，仅在动作停止时有效。
元件供给部的元件用完后机器停止，或者按“STOP”（停止）使机器停止，然后进行操作。
使用 Z 变更时，如果备用供给部的元件发生用完，主要供给部和备用供给部都显示元件用完信息。但只能
在主 ZNo.设定元件用完跳过。
程序选择后继续想跳过同一元件时，也要在再次发生元件用完之后，再重新输入 ZNo.。
这是因为进行选择程序后，设定的元件用完跳过的 ZNo.会被清除。
=提示=
<Part Skip>（元件用完跳过）在操作级别 2 以上可以使用。（出厂时设定）
== 关于操作级别的变更，请参照‘Ope. / 各种功能 / 操作级别转换’。
BM231
操作手册
7.4 元件用完跳过
E35OCC-22-042-A0
7.4-2
: ‘Parts Skip Information’(元件用完跳过设定)
7.4.1 元件用完跳过的操作方法
=提示=1
用同样的步骤，可以解除设定为元件用完跳过的供给部。
解除全部的元件用完跳过设定时，按下<All Reset>。(全部解除)
: ‘Production’(生产)
2.
<Conditional Production>（带条件生产）
: ‘Parts Skip Information’(元件用完跳过设定)
4.
选择跳过元件
元件用完发生设备停止。
=提示=1
5.
向‘Skipping Parts’(跳过中) 移动
6.
<OK>
7.
登记设定
1.
<MENU>(菜单)
3.
< Parts Skip >(元件用完跳过)
生产开始
:‘Production ’(生产)
8.
操作盘“START”(开始)
5.
6.
发生元件用完
1.
2.
3.
4.
8.
: ‘生产’（Production）
BM231
操作手册
7.5 运转条件
E35OCC-22-172-A0
7.5-1
7.5.1
7.5.2
7.5.5
7.5.3
7.5.4

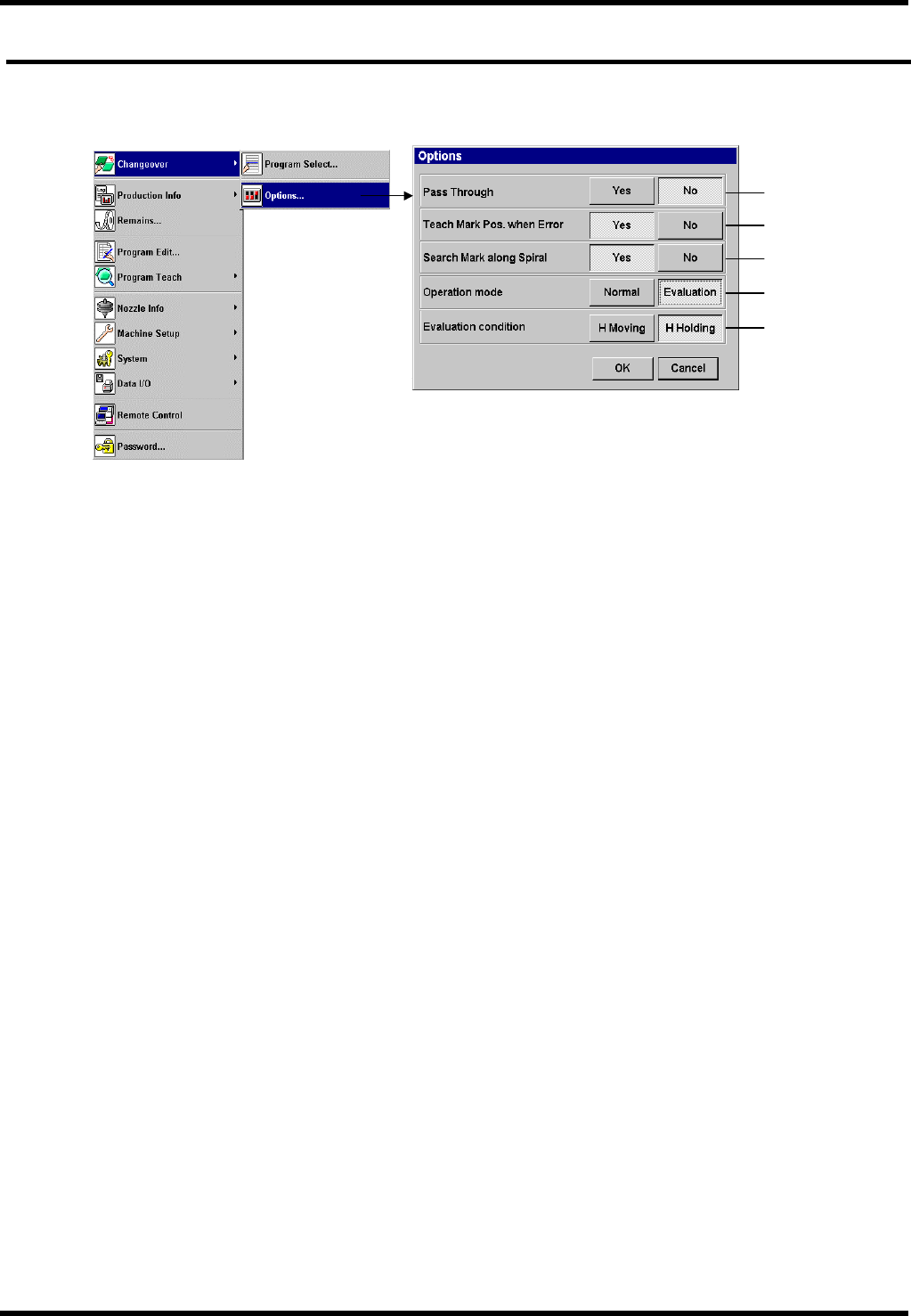

7.5. 运转条件
E35OCC-22-172-A0
在机械运转时，进行条件设定的功能。
==关于更详细的设定，参照 ‘Ref. / 机械调整 / 运转条件数据的设定’。
=提示=
<Options>(运转条件)在操作级别 2 级以上可以使用。(出厂时设定)
== 关于操作级别的变更，请对照 ‘Ope. / 各种功能 / 操作级别转换’。
7.5.1 Pass Through (通过)
在不进行生产时，将基板送到下一个工序。
设备像传送带一样，只进行基板的搬送。
7.5.2 Teach Mark Pos. when Error (手动标记位置的补正)
当标记识别错误时，可以手动进行位置补正。
Yes (有) ：标记识别错误时，显示位置补正用的画面，可以进行位置补正。
No (无) ：根据运转条件数据的设定（停止 / 跳过）进行动作。
== 详细请参照 ‘Ref. / 机械调整 / 运转条件数据设定’。
Yes (有)：在设定时的运用如下所述。
概要
在全自动运转中发生了标记识别错误时，显示手动标记位置补正画面。
操作人员为边看识别画面边示教标记位置，可继续进行生产。
在此示教的数据仅在该基板上有效，不能改写程序数据。
