BM231 操作手册 3.2 托盘升降部的开关 ( 选项 ) E35OCC-13- 132-A0 3.2-6 显示灯 显示灯 LED 显示 功能，状态 显示向设备供给电源 ( 主电源开关 ) 的状态。 主电源开关为 OFF 主电源开关为 ON 前后转换开关 开关 LED 显示 功能 ，状态 转换有效的操作盘 ( 前部 / 后部 ) 。 不能进行操作的状态。 能进行操作的状态。 不能进行反方向的操作 。 运转开关 开关 LED…
BM231
操作手册
3.2 托盘升降部的开关 (选项)
E35OCC-13-132-A0
3.2-5
3.2.6 操作部
前部
后部
后部操作盘 (选购件)
电源控制开关
开关 LED 显示 功能，状态
无 LED
从‘Awaiting startup’（启动等待）画面移至生产画面，
可进行各种操作。
开始向 AC 伺服电机供给电力。
其他装置即使处于 ‘Awaiting startup’（启动等待）
画面
也为通电状态。
无 LED
生产画面结束，返回‘Awaiting startup’（启动等待）画面。
切断向 AC 伺服电机的电力供给。
其他装置仍处于通电状态。
无 LED
伺服电机的电源开关
ON : 伺服锁定状态
OFF : 伺服解除状态
=注意=
设备工作中，不应该关闭伺服电机的电源。
=提示=
关闭伺服电机的电源，用手转动轴时，即使打开伺服电机电源也不能自动返回原始。
: ‘Awaiting startup’（启动等待）
BM231
操作手册
3.2 托盘升降部的开关 (选项)
E35OCC-13-132-A0
3.2-6

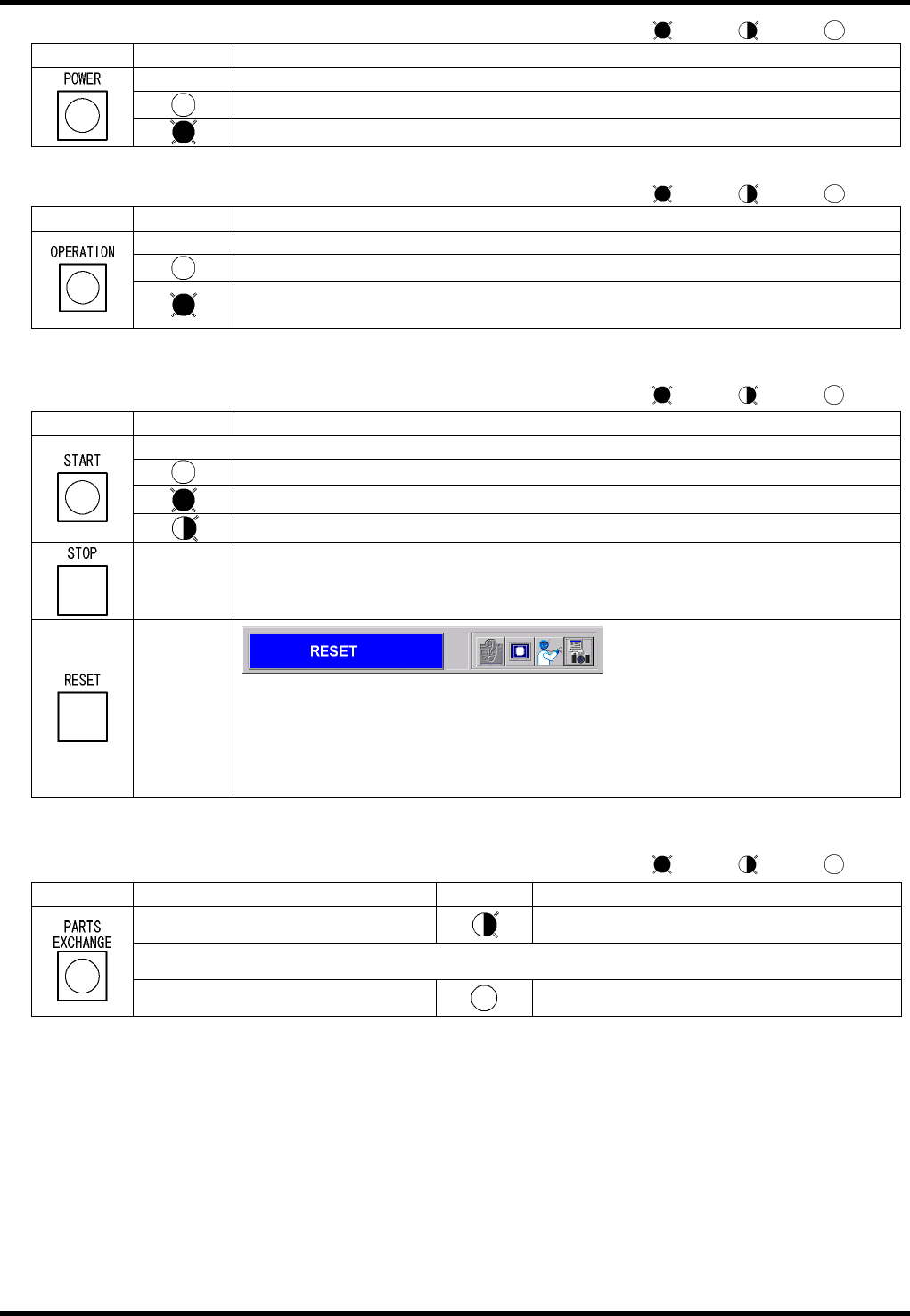

显示灯
显示灯 LED 显示 功能，状态
显示向设备供给电源(主电源开关)的状态。
主电源开关为 OFF
主电源开关为 ON
前后转换开关
开关 LED 显示 功能，状态
转换有效的操作盘 (前部 / 后部) 。
不能进行操作的状态。
能进行操作的状态。
不能进行反方向的操作。
运转开关
开关 LED 显示 功能，状态
开始生产。也用于解除安全停止。
未生产。
生产中。
可生产。
无 LED 暂时停止(停止 1 程序块)生产。
无 LED
发生错误时 : 解除发生的错误。
因错误之外的原因而处于停止 :生产时，自动补料功能(== ‘Ope. / 各种功能 /
自动补料) 有效。
=注意=
在生产中请勿按。否则设备会突然停止。
供料器元件交换开关
这是向元件用完并停止的设备发出元件更换完成指示的开关。
开关 操作 LED 显示 设备状态
(元件用完)
元件用完，机器停止
(进行元件交换作业)
按动开关
继续生产
元件用完后 Z 编号的元件余数返回初始值。
== 关于选购件的台车整体交换开关 (BATCH EXCHANGE)，请参照本节的 ’台车整体交换开关’ 。
: 亮灯 : 闪烁 : 熄灯
: 亮灯
: 闪烁 : 熄灯
: 亮灯
: 闪烁 : 熄灯
:亮灯
:闪烁 :熄灯
BM231
操作手册
3.2 托盘升降部的开关 (选项)
E35OCC-13-132-A0
3.2-7

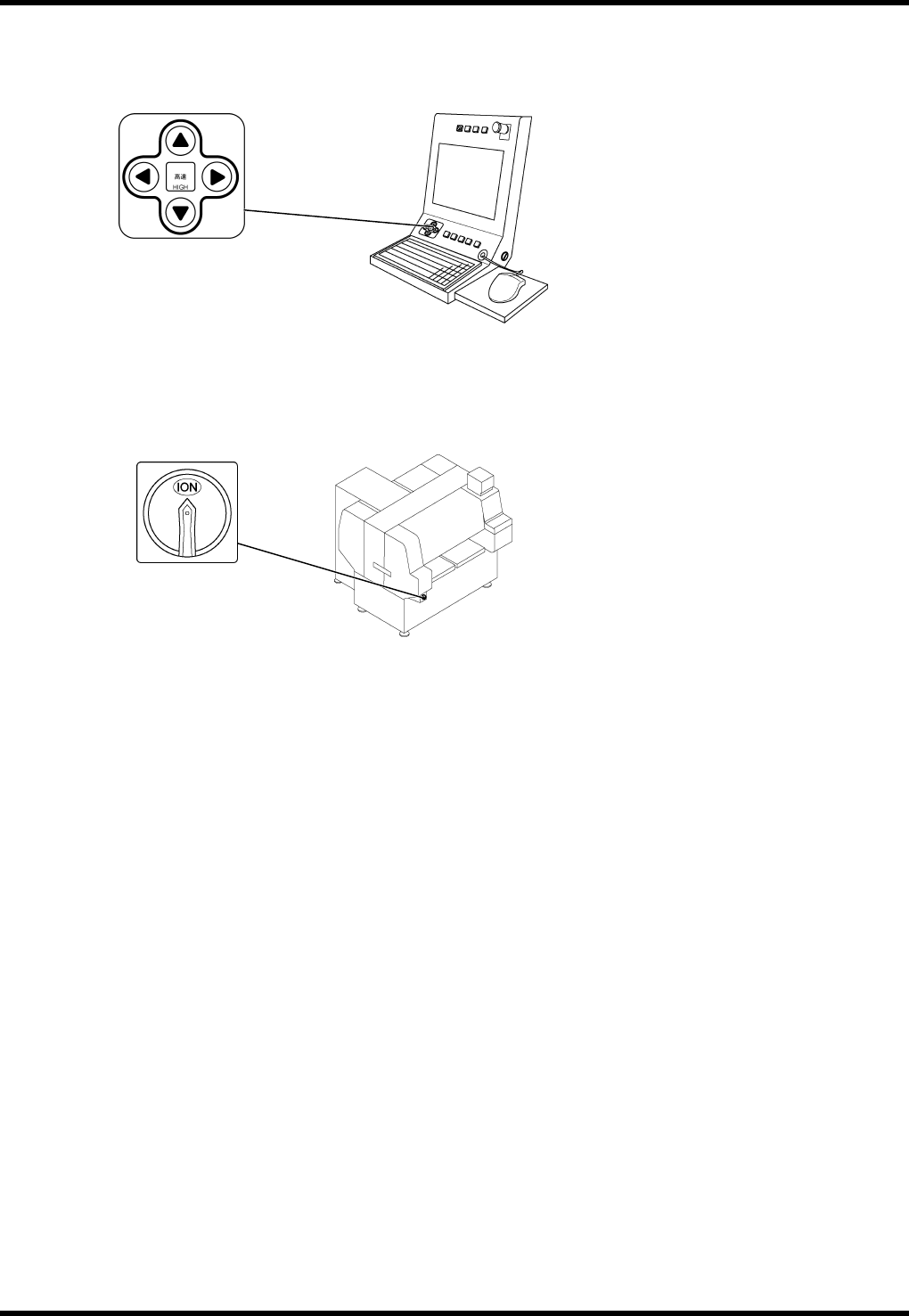

3.2.7 XY 轴动作开关
在进行示教动作、JOG 动作等的时候，轴向被按下的方向移动。
中间的“HIGH”(高速)键 ON 时，以高速度动作。
3.2.8 主电源开关
向设备供给/切断(ON / OFF)电源的开关。
