BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-21
用手动操作对吸嘴进行设置
步骤 操作 结果、参考图 等
1.
请参照 ‘6.7.5 产品转型' 进行准备。
请确认下述内容
显示交换准备完成画面
SERVO 键开关 OFF
2.
显示 ‘Machine Ready’（交换准备完
成）画面后，将吸嘴设置到吸嘴站。
3.
返回 ‘6.7.5 产品转型’ 。
=提示=
使用 ‘Nozzle Exchange’ (吸嘴交换) 画面，在结束吸嘴交换时是无效操作。
另外，如果使用 ‘Mounting Nozzle’ (贴装吸嘴设定) 画面，就可以通过贴装头把吸嘴安装到吸嘴站上或从
站上卸下吸嘴。
== 关于 ‘Mounting Nozzle’ (贴装吸嘴设定) 画面请参照 ‘Ref. / 吸嘴管理 / 贴装吸嘴设定’。
: ‘Machine Ready’ (交换准备完成)
设备后部
支撑销
切口
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-22
6.7.9 自动宽度调整 (选购件)
步骤 操作 结果、参考图 等

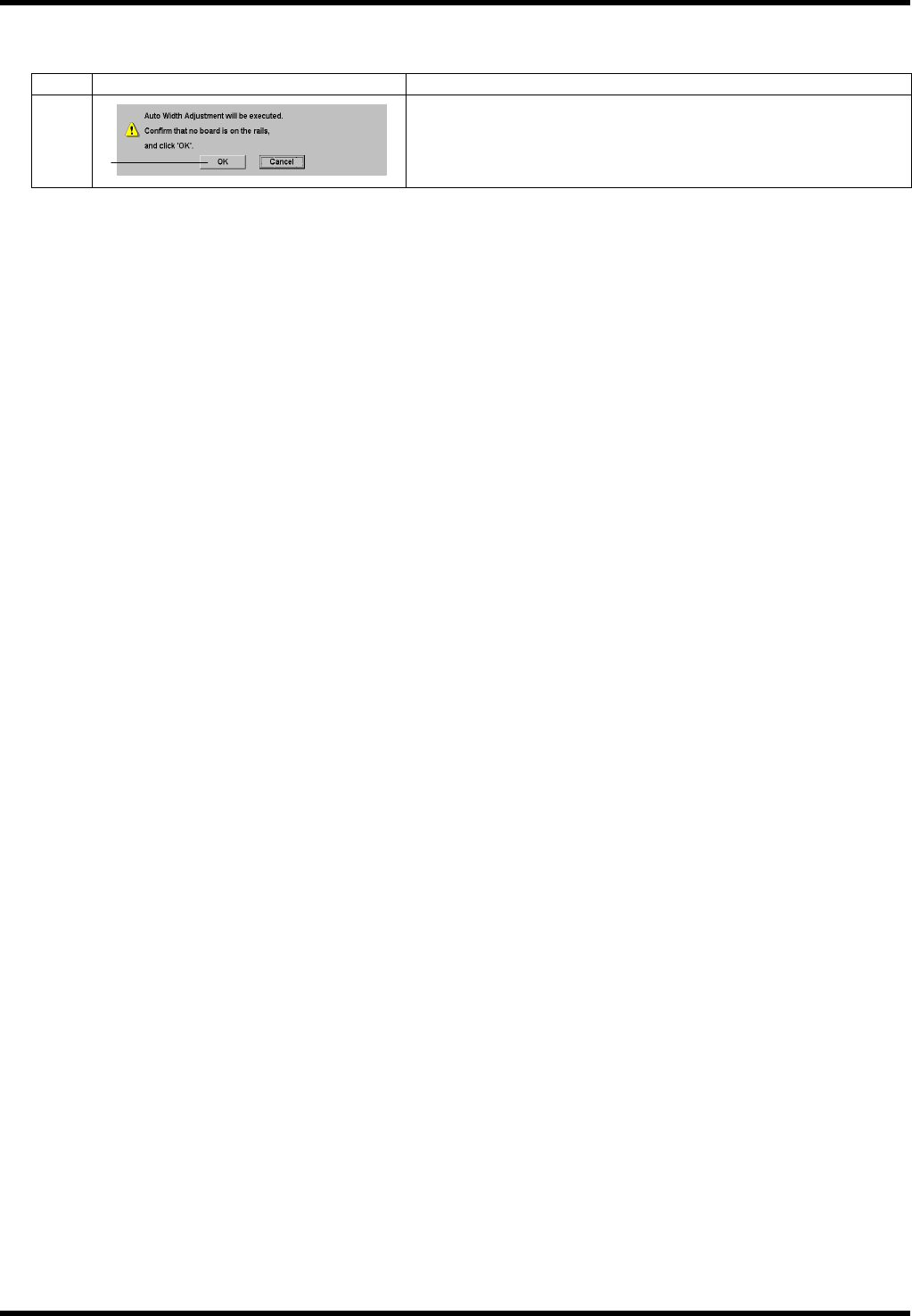

1.
根据所选程序的基板数据，基板搬送部自动进行自动宽度调整。
=提示=
<Width Adjust(自动宽度调整)>是指在配置了自动宽度调整选项的设备上，’Width Adjust(自动宽度调整)’(==
‘Ref / 机器设定 / 运转条件) 为 ON 时有效。
1.
BM231
操作手册
6.8 确认运转
E35OCC-21-072-A0
6.8-1
6.8. 确认运转
E35OCC-21-072-A0
在本节中对转到连续生产前的确认运转进行了说明。
6.8.1 生产流程
从程序编制到生产按下述的工序进行。
6.8.2 确认运转
请结束品种转换。
=注意=
运转中如果出现异常，请用“STOP”（停止）键使其停止。
想紧急停止时，请按下“Emergency Stop”（紧急停止）键。
如果将“Emergency Stop Switch”(紧急停止)拉向前侧，开关返回，解除停止。
用 SEMI 确认程序
在未吸着元件时，进行贴装动作。
不使元件和基板受损，能够发现程序的基本错误。
用 BLOCK 模式，逐点确认后，用 EOP 模式进行全部的确认。
用 AUTO 确认贴装
对元件进行实际贴装，对元件、贴装位置、角度等进行确认。
使用 EOP 模式贴装 1 枚基板后，对元件的种类、位置、角度等进行确认。
6.8.3 用 SEMI 确认程序
基板搬入和搬出
用 SEMI 模式不能自动地搬入、搬出基板。
在有基板的状态下，要进行运转确认时，需要开始预先搬入基板。
结束后，请搬出基板。
==基板搬入、搬出请参照‘Ope. / 各种功能 / 轴动作’。
程序编制
品种切换
用 SEMI 确认程序
用 AUTO 确认贴装
连续生产
元件用完的对策
生产结束
参照
Pr
g
.
Ope.生产步骤
参照
‘Chan
g
eove
r
’ （
品种切换
）
参照
‘Test Run’（
确认运转
）
参照
‘Production’（生
产
）
参照
‘Measures for Part Exhaustion’
元件用完对策
