BM231
操作手册
6.8 确认运转
E35OCC-21-072-A0
6.8-2
步骤 操作 结果、参考图 等
1.
进入生产画面。
2.
确认程序名称。
3.
按下<SEMI><BLOCK> 。
4.
按下“START”
（开始）。
每按下一次“START”（开始）完成，1 程序块动作后停止。
请观察确认全部程序块是否按计划动作。
5.
按下<EOP>键。
6.
按下“START”
（开始）。
请确认所有的动作。
6.8.4 AUTO 贴装确认
基板被自动搬入。
请将上游的机械设置成基板流动的状态。
=注意=
基板放置在上载导轨传送带上搬入。
此时，如将入口侧的基板传感器设为 ON，搬送带就会开始运转，请注意。
步骤 操作 结果、参考图 等
1.
进入生产画面。
2.
确认程序名称。
3.
按下<AUTO><EOP> 。
4.
按下“START”
（开始）。
搬入基板，进行贴装，搬出基板。
2.
3.
5.
2.
3.
BM231
操作手册
6.9 打印机的使用方法
E36OJC-21-130-B0
6.9-1
6.9. 打印机的使用方法
E36OJC-21-130-B0
打印机为选购件。
另外，2006 年 2 月以前出厂的设备所附属的打印机型号是 N902NT36-070，2 月以后出厂设备所附属的打印机
型号则是 N510019931AA。
=注意=
使用方法根据打印机而有所不同。
型号为 N902NT36-070 的打印机时请参照后面6.9.1 各部的名称(N902NT36-070 型) 6.9.2 打印纸的更换步骤
(N902NT36-070 型) 的内容。
型号为 N510019931AA的打印机请参照后面 6.8.1各部件的名称和错误显示 (N510019931AA型) ~ 6.8.5打印
头的清洁步骤 (N510019931AA 型) 中所记述的内容。

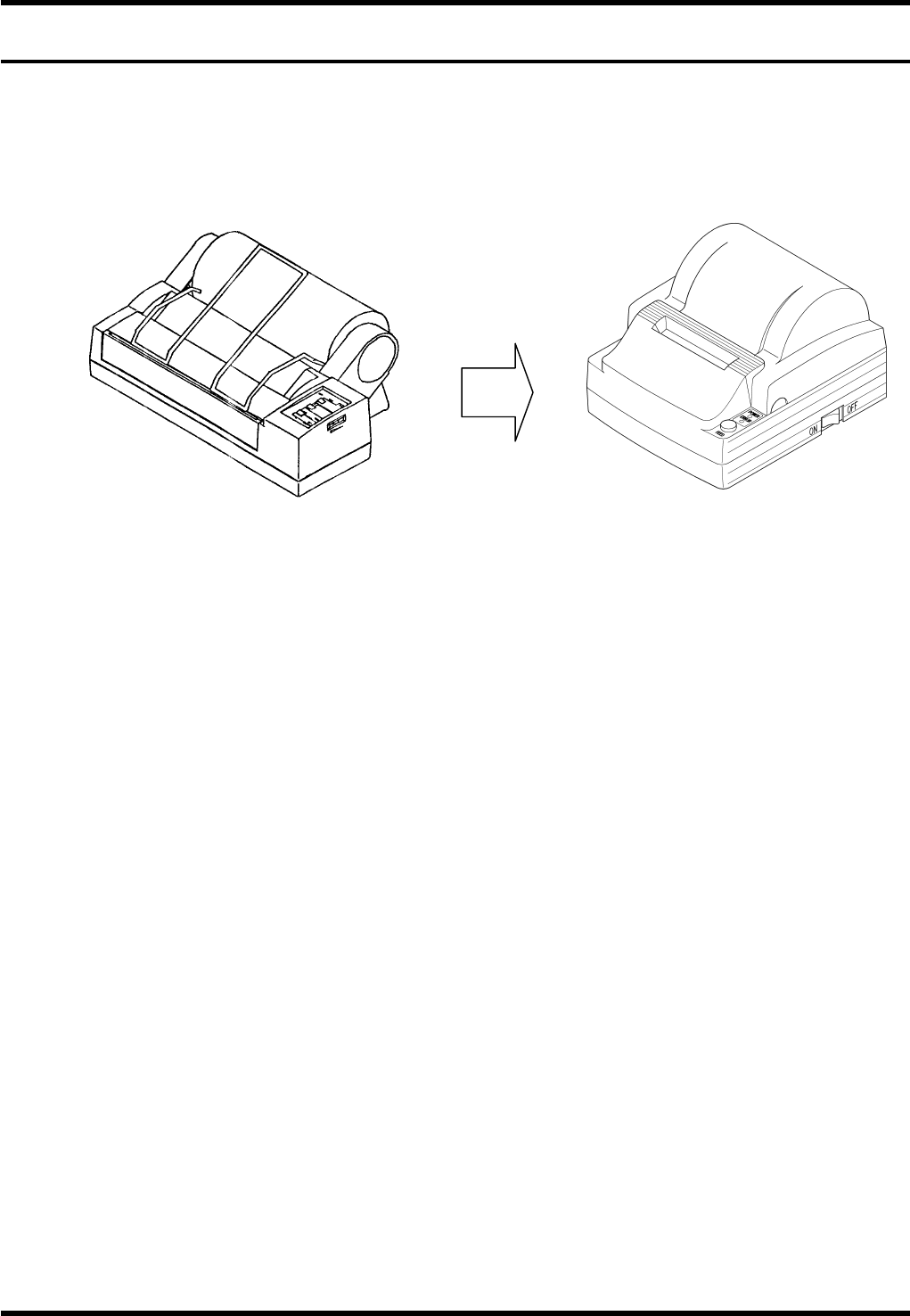

品番: N902NT36-070 品番: N510019931AA
更换:2006 年 3 月
BM231
操作手册
6.9 打印机的使用方法
E36OJC-21-130-B0
6.9-2
6.9.1 各部的名称(N902NT36-070 型)
1.
1. 打印开关
每按一次，就会在可打印·不可打印之间切换。如在打印中将暂时停止。
2. 打印指示灯
灭灯： 表示打印机关闭，不能打印。
亮灯： 表示打印机打开，可以打印。
闪烁： 表示在受信缓冲存储器中存在未处理数据，为联机状态。
3. 换行 / 换页开关
在不能打印时进给打印纸。按下开关就会送出 1 / 6 英寸 (约 4.2mm) 的打印纸。按 1 秒以上，会改到第
一行。另外，如在实装机上使用卷纸，则不能换页。
4. 缩小开关
按此开关，会进行缩小比率指定的切换。(不能使用。)
5. 打印纸指示灯 (红色)
灭灯： 表示有打印纸。
亮灯： 表示无打印纸。
6. 电源指示灯 (绿色)
灭灯： 表示电源处于 OFF。
亮灯： 表示电源处于 ON。
闪烁： 表示高品质的打印模式。
7. 缩小模式指示灯 A、B (绿色)
表示缩小模式。
按下缩小开关缩小模式就会切换。(不能使用。)
8. 浓度旋钮
使之旋转就能调节打印的浓度。数字 1 为最淡、8 为最浓。
==
程序数据的打印方法请参照 ‘Prg. / 数据输入输出 / 打印’。
生产管理信息的打印方法请参照 ‘Ref. / 生产管理信息 / 概要 / 数据的打印’。
机械数据的打印方法请参照 ‘Ref. / 数据输入输出 / 机器数据打印’ 。
=注意=
打印量较多时，请不要将卷纸垂到机面，请用箱子等接住。
操作パネル
纸卷导轨
上盖
下盖
前盖
操作面板
浓度旋钮
纸卷支架
纸卷
1.
3.
2.
4.
5.
6.
7.
8.
