6.2 供料器元件的交换
E35OCC-21-042-B0
6.2-1
6.2. 供料器元件的交换
E35OCC-21-042-B0
在本节中对供料器的交换方法进行了说明。

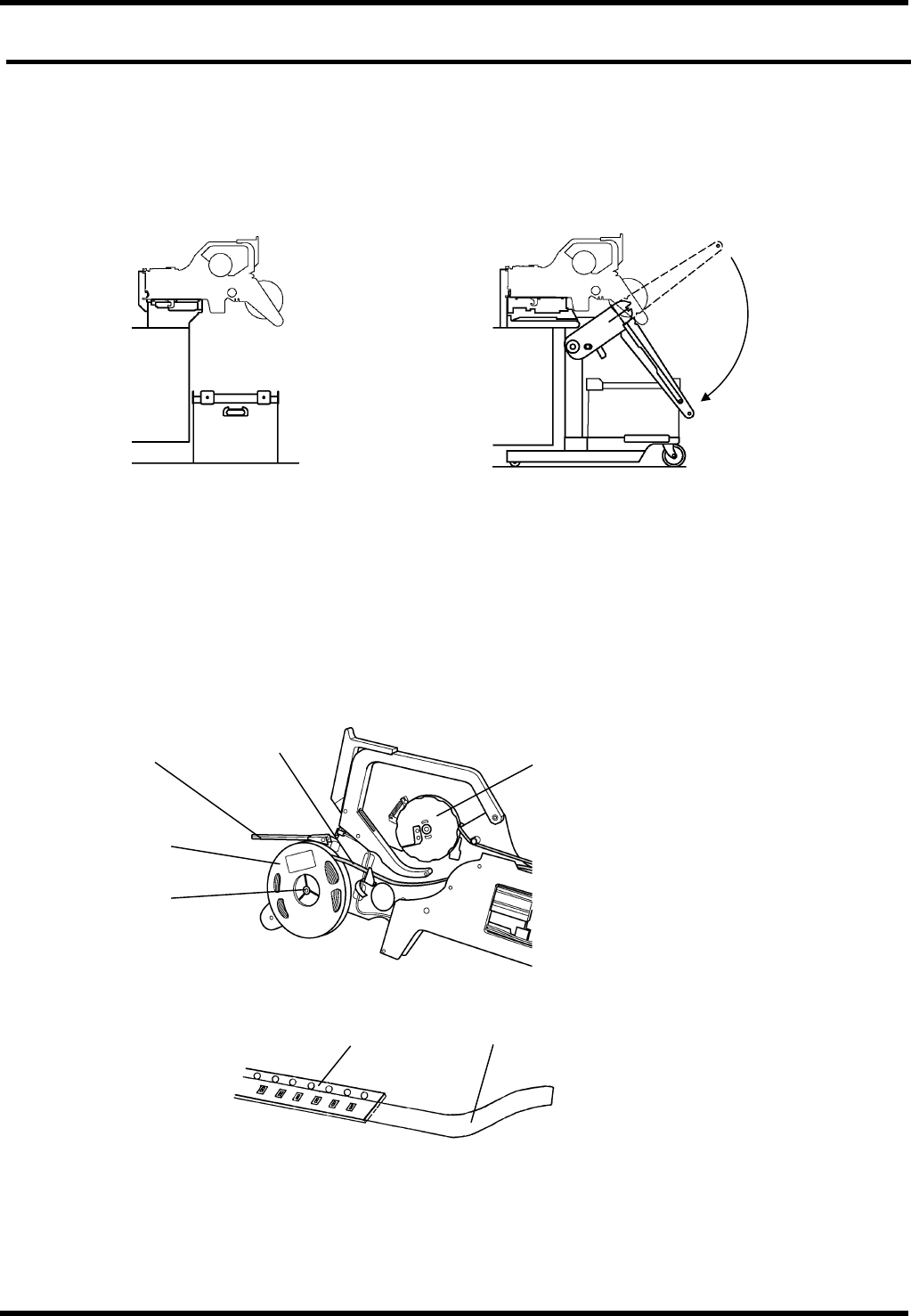

6.2.1 安装到供给部的方式
安装到主体供给部 安装到整体交换台车 (选购件)
6.2.2 在供料器上设置编带
以下说明了记载汽缸式单一供料器。
设定方法因供料器不同而不同。
== 详细内容请参照供料器的操作手册。
1.
1. 抬起卷盘定位销，将元件卷盘设置到卷盘支架的卷盘销上。
设置完元件卷盘后，请将卷盘定位销放入元件卷盘中。
2. 使压紧胶带比台纸长 300 ~ 400mm。
使新编带长于压紧胶带。
编带
卷盘导轨
元件卷盘
卷盘销
压紧胶带卷盘
台纸 编带
BM231
操作手册
6.2 供料器元件的交换
E35OCC-21-042-B0
6.2-2
编带压杆
台纸
滑槽
压紧胶带
剥离沟
剥离沟
压紧胶带
编带压杆
剥离位置
剥离位置
OK NG
挡板
针齿销
齿轮齿
齿轮
编带压杆
针齿孔
3. 抬起编带压杆，将台纸放入滑槽中。
4. 将压紧胶带穿过编带压杆的剥离沟。
=注意=
请将编带的剥离位置设到上图 OK 的位置。
在 NG 的位置上，最终设置时拉动压紧胶带，就可能出现设置错误。
5. 将编带台纸上的齿轮与齿轮孔对齐。
6. 移动编带夹的挡板使之与齿轮销对齐，同时设置编带夹。
7. 扣上编带压杆，挂上双重吊钩。
为避免在运转中脱离，请确认挂钩连接完好。
=注意=
如编带压杆大幅度打开，用设备主体的供料器浮起传感器就不能检测，因此请务必要在关闭编带压杆后设
置到设备上。
此外，在编带浮起检测发生错误时，请确认一定要关闭编带压杆。
编带压杆
BM231
操作手册
6.2 供料器元件的交换
E35OCC-21-042-B0
6.2-3
压紧胶带卷盘
压紧胶带
卷取控制杆
卷取弹簧
进给杆
挂钩
A
8. 将压紧胶带设置到编带卷盘的挂钩上。
9. 如果宽度为 16mm 以上时，请用编带将其安装到压紧胶带卷取面上。
10. 确认压紧胶带没有扭曲。
在箭头 A 的方向上抬起卷取控制杆，并停止在抬起的位置上，反复进行该操作（以使编带张紧）
11. 反复驱动进给杆，将最初元件送至元件吸着窗口。
此时，请将元件吸着中心 (C) 与齿轮用槽的端面 (A)对齐。
调节量
压紧胶带卷取面
编带
压紧胶带
进给杆
元件吸着窗口
齿轮用槽
A
C
双进给供料器
元件吸着窗口
单进给供料器
A
A
C
