4.3.4 Supply Information (元件用完信息)
显示发出元件用完及元件用完预告的供给部的 Z 编号和元件名称（没有名称时显示元件形状代码）。
Z 编号按照从小到大的顺序显示。
红色反转显示：表示发生元件用完的供给部。
自动备用元件供给时，是备用元件的用完状态。
橙色反转显示：发生元件用完的供给部。
自动备用元件供给时，是备用元件的剩余状态。
黄色反转显示：表示发生元件用完预告的供给部。
红色显示：表示指定元件用完跳跃的供给部。
如果将橙色的 FILTER 按钮置于 ON 状态，则不显示橙色反转显示的 Z 编号。
如果将黄色 FILTER 按钮置于 ON 状态，则不显示黄色反转显示的 Z 编号。

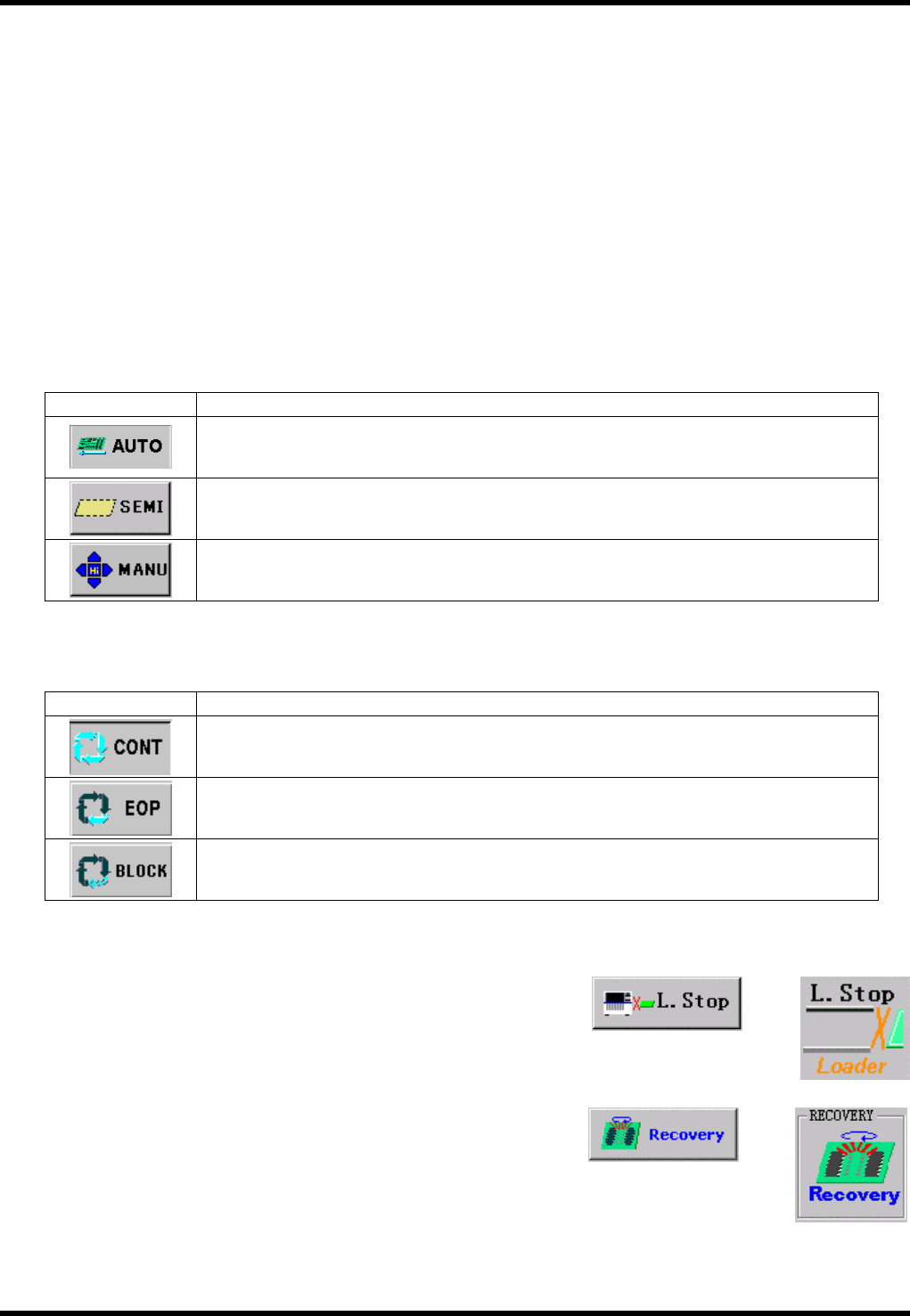

4.3.5 Run Modes (运转模式)
按钮 功能
切换为全自动模式。
进行生产的模式。
切换为半自动模式。
进行动作确认的模式。不吸着元件。
切换为手动模式。
进行程序修改、调整等模式。
4.3.6 Stop Modes (停止模式)
按钮 功能
切换为连续动作。
只要不发生错误或者操作者不下命令，就连续运行程序。
切换为 End Of Program 动作。
执行所有的程序后停止。
切换为程序块的动作。
执行程序的一个程序块后，即停止。
4.3.7 <L.Stop>（L.停止）
禁止从上一工序搬入基板，贴装完设备内传送带上的基板后并全部
搬出后，停止运转。
有效时，在上部共用部显示 L.Stop（L.停止）。
4.3.8 <Recovery>（自动补料）
通常是不能使用的状态。
在发生错误，处于停止状态时，此功能有效。
有效时，在上部共用部显示<Recovery>(自动补料) 标记。
元件用完跳过贴装时不显示。
== 请对照 ‘Ope. / VARIOUS FUNCTION（Ope. / 各种功能）。
BM231
操作手册
4.3 生产画面
E35OCC-15-062-C0
4.3-3
MENU: MANU 模式
MENU: AUTO / SEMI 模式

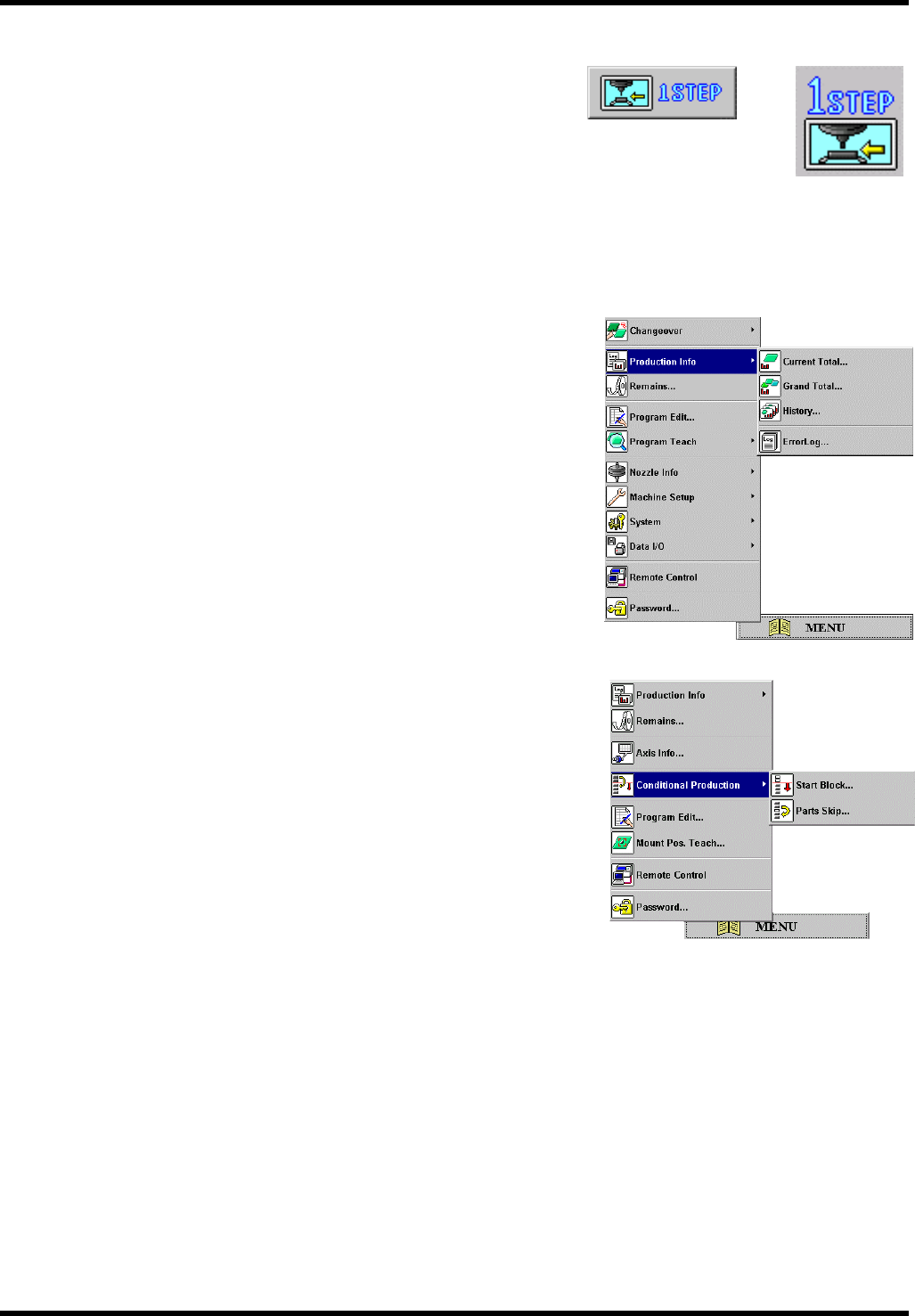

4.3.9 <1STEP>
将按钮置于 ON 的状态，进行 AUTO（全自动）或 SEMI（半自动）
运转，在元件吸着和贴装时可以使机器暂时停止的功能。将此按钮
置于 OFF，可再转为通常的运转。
当 1STEP(1 步) 有效或者以 <1STEP>(1 步) 方式使机器处于停止
之中时，由于不能切换操作级别，此时需将 1STEP 按钮置于 OFF，
通过按 <1BLOCK>(1 区块) 或者按 <EOP>(程序结束) 停止机器
之后，再进行操作级别的切换。
有效时，在上部共用部显示 1STEP（1 步）。
4.3.10 < MENU>(菜单)
生产画面上未显示的各种功能，被归纳于菜单按钮。
菜单的选择方法
1. 单击<MENU>（菜单）
打开菜单。
2. 将光标对准准备选择的项目后单击此处。
3. 显示各个功能的画面。
操作级别、运转模式和菜单
菜单画面由于操作级别不同，可选择的内容也不同。
设备启动以后是级别 1。
另外，运转模式不同，菜单也不同。
按下< Password >（操作级别的变更），并输入密码，可切换为级别
2 或级别 3。
==
请参照‘Ope. / 各种功能 / 操作级别转换’。
关于操作级别的变更和操作级别的定制。请对照‘Ref. / 系统设
定 / 操作级别设定’。
BM231
操作手册
4.3 生产画面
E35OCC-15-062-C0
4.3-4
运转模式
操作级别
(出厂时设定)

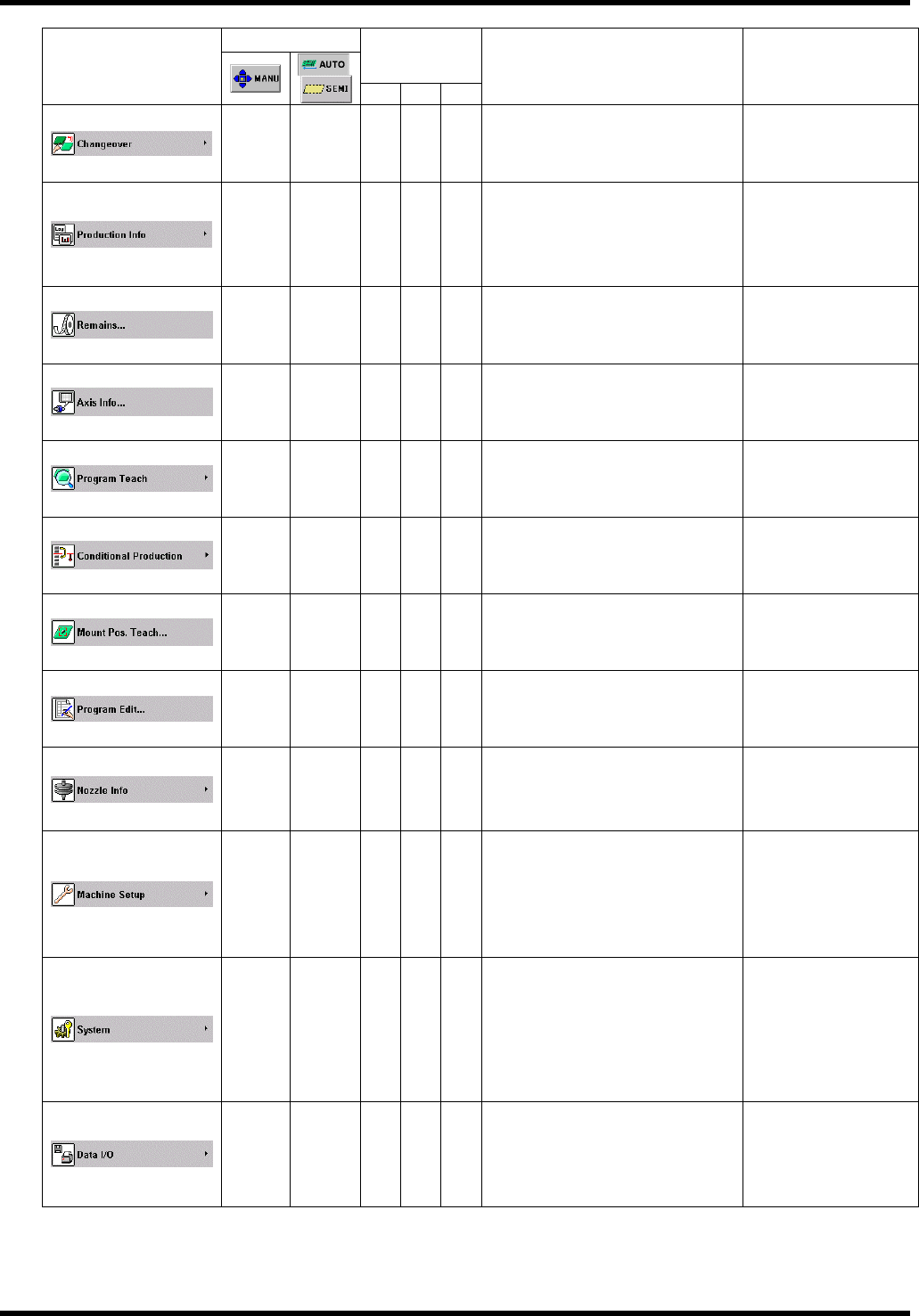

< MENU>(菜单)
123
功能
进行品种切换。
品种程序选择
运转选购件
Ope.
/ 生产步骤
/ 各种功能
显示生产管理信息。
生产品种
设备累计
履历信息
错误记录
Ref.
/ 生产管理信息
设定并确认元件余数。
Ope.
/ 各种功能
显示各轴的位置和吸头的状况。 本节 4.3.11
调整数据。
程序偏移量
确认标记位置
Prg.
/ 调整数据
指定要在运转中进行设定的条件。
开始执行实装块
元件用完跳过
Ope.
/ 各种功能
确认贴装位置，修正贴装数据。
Prg.
/数据调整
编辑品种程序和各程序库。
Prg.
设定吸嘴。
设定贴装吸嘴
设定 NG 吸嘴
Ref.
/ 吸嘴管理
设定设备动作的相关参数。
设定机器参数
设定运转条件
设定识别基本数据
设定宽度调整数据 (选项)
设定信号塔
Ref.
/ 机器设定
进行系统的各种设定。
设定操作级别
Language
设定通信
设定屏幕
设定系统参数
软件版本
Ref.
/ 系统设定
输入、输出数据。
输出目录数据
输入、输出机器数据
打印机器数据
FD 格式
Ref.
/ 输入、输出数据
