BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-19

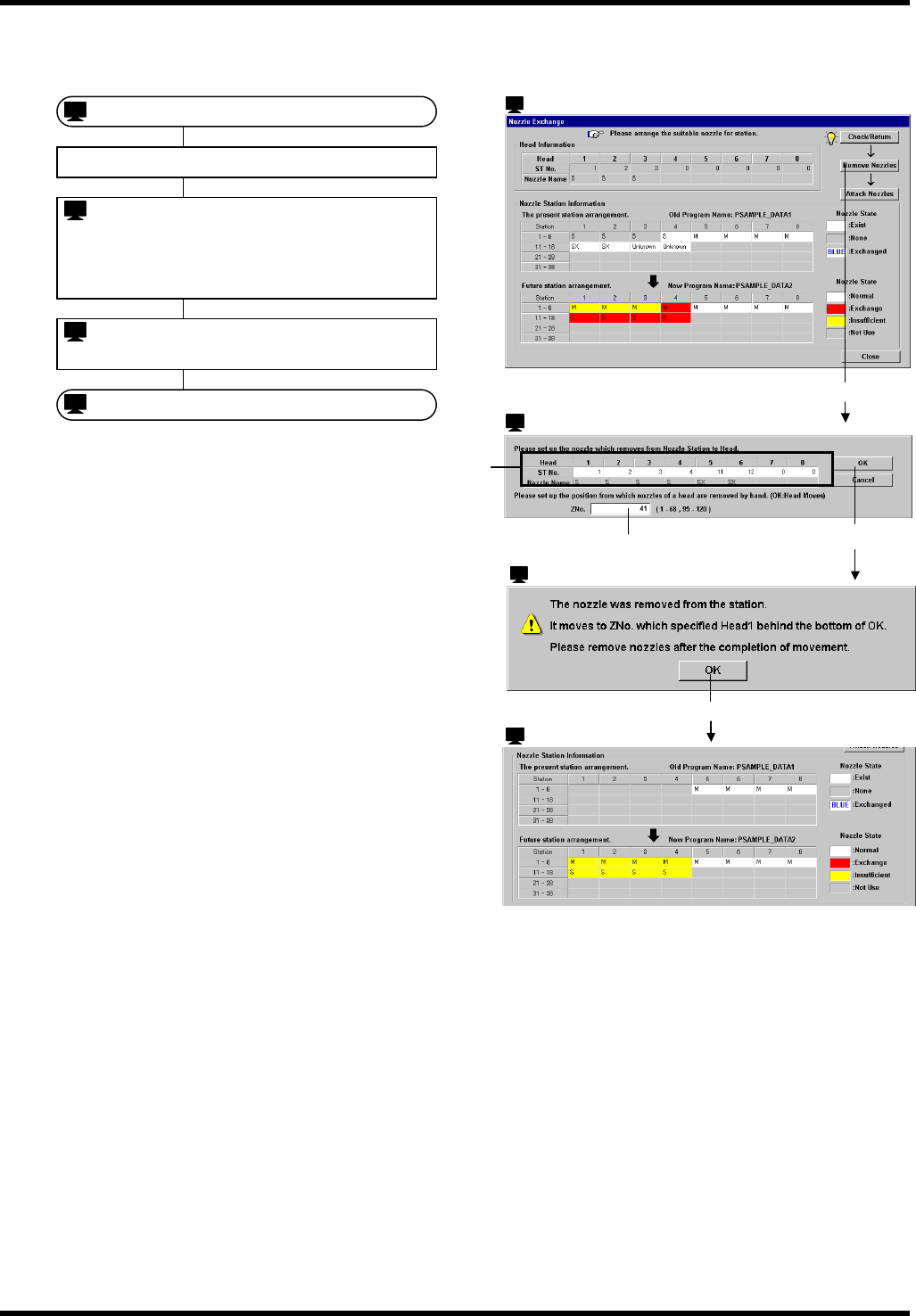

<Remove Nozzles> (吸嘴拆卸) 的操作步骤
如果按 <Remove Nozzles> (吸嘴拆卸) 就会显示出拆卸动作的条件设定画面。
请按照以下的步骤进行吸嘴有无检查或返回。
=提示= 1
未返回原点时，因 ‘Origin Return
Instruction’ (原点返回指示) 画面上有显示，
请返回原点。
按 ‘Monitoring’ (监视) 画面的 <NOZZLE
CHANGE PLATE> (吸嘴变更板) 打开吸嘴
站的板时，需要进行吸嘴有无的确认。(显示
‘confirmation Instruction’ (确认指示) 画
面。)
=提示= 2
需要交换的站 No. 按照编号的升序检索自
动设定。
设定不需要交换的站 No. 后，按 <OK> 时
会变成错误。
有的贴装头因受可动范围的限制有不能从
站中卸下吸嘴的情况，请参考吸嘴交换条件
输入站 No.。
== 关于吸嘴的交换条件请参照 ‘Ref. /
设备规格 / 吸嘴站规格’。
设定了 NG 的贴装头不能输入站 No.。
==关于 NG 贴装头请参照 ‘Ref. / 机器设定 / 运转条件数据设定’。
3. 的 ZNo. 是为了方便用手拆卸贴装头上安装的吸嘴而设定的作业位置。
=注意= 1
请注意如果按 4. <OK> 贴装头动作后，就会从站内向贴装头拆卸吸嘴。
=注意= 2
请注意如果按 5. <OK> 贴装头动作后，贴装头 1 就会向 3. 中设定的 ZNo. 移动。
移动后，请用手卸下贴装头上的吸嘴。
卸下的吸嘴名称将不在站信息中显示。
: ‘Nozzle Exchange’ (吸嘴交换)
: ‘Confirmation of removal’(拆卸确认)
5.
<OK>
1.
<Remove Nozzles> (吸嘴拆卸)
: ‘Mounting Nozzle’ (贴装吸嘴设定)
=提示= 1
=注意= 2
: ‘Setting removal condition’ (拆卸条件设定)
2.
3.
4.
输入拆卸的吸嘴站 No.
输入使贴装头 1 移动的 ZNo.
<OK>
=提示= 2, =注意= 1
1.
4.
: ‘Nozzle Exchange’ (吸嘴交换)
: ‘Setting removal condition’ (拆卸条件设定)
: ‘Confirmation of removal’(拆卸确认)
2.
3.
: ‘Nozzle Exchange’ (吸嘴交换)
5.
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-20

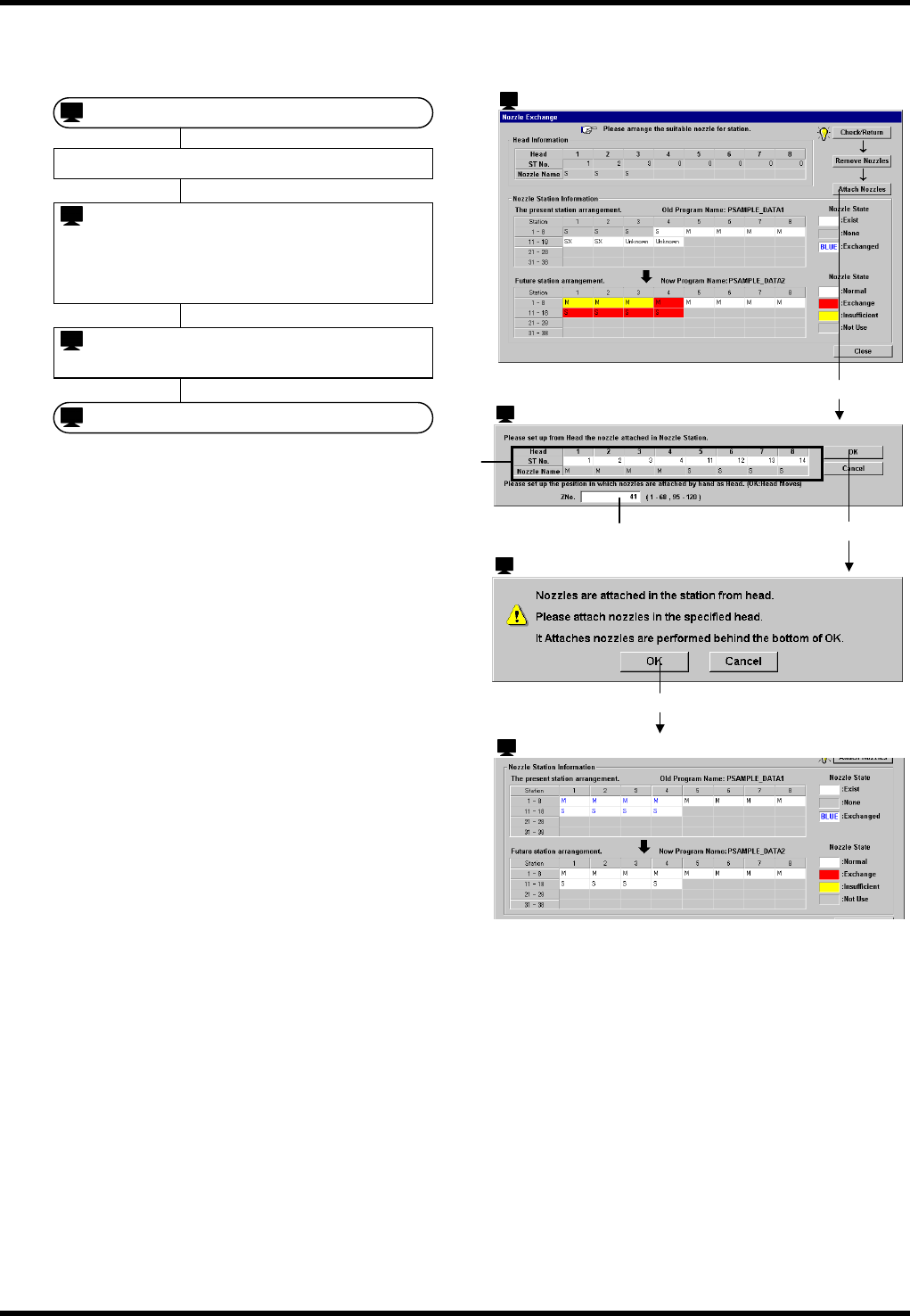

<Attach Nozzles> (吸嘴安装) 的操作步骤
如果按 <Attach Nozzles> (吸嘴安装) 就会显示出安装动作的条件设定画面。
请按照以下的步骤进行吸嘴的安装。
=提示= 1
未返回原点时，因 ‘Origin Return
Instruction’ (原点返回指示) 画面上有显
示，请返回原点。
按 ‘Monitoring’ (监视) 画面的 <NOZZLE
CHANGE PLATE> (吸嘴变更板) 打开吸
嘴站的板时，需要进行吸嘴有无的确认。(显
示 ‘confirmation Instruction’ (确认指示)
画面。)
=提示= 2
不足的站 No.按照编号的升序检索自动设
定。
设定不需要安装的站 No.后，按 <OK> 时
会变成错误。
有的贴装头因受可动范围的限制有不能从
站中卸下吸嘴的情况，请参考吸嘴交换条
件输入站 No.。
== 关于吸嘴的交换条件请参照 ‘Ref. /
设备规格 / 吸嘴站规格’。
设定了 NG 的贴装头不能输入站 No.。
== 关于 NG 贴装头请参照 ‘Ref. / 机器设定 / 运转条件数据设定’。
3.的 ZNo. 是为了方便用手拆卸贴装头上安装的吸嘴而设定的作业位置。
=注意= 1
请注意如果按 4. <OK> 贴装头动作后，贴装头 1 就会向 3. 中设定的 ZNo. 移动。
移动完成后，请用手将向站内安装的吸嘴安装到贴装头上。
=注意= 2
请注意如果按 5. <OK> 贴装头动作后，就会向站内安装吸嘴。
安装了吸嘴的站信息的吸嘴名称用蓝色显示。
: ‘Nozzle Exchange’ (吸嘴交换)
: ‘Confirmation of loading’ (安装确认)
5.
<OK>
1.
<Attach Nozzles> (吸嘴安装)
: ‘Mounting Nozzle’ (贴装吸嘴设定)
=注意= 3
: ‘Setting loading condition’ (安装条件设定)
2.
3.
4.
输入安装的吸嘴站 No.
输入使贴装头 1 移动的 ZNo.
<OK>
=提示= 2, =注意= 2
=提示= 1, =注意= 1
1.
: ‘Nozzle Exchange’ (吸嘴交换)
: ‘Setting loading condition’ (安装条件设定)
: ‘Confirmation of loading’ (安装确认)
5.
2.
: ‘Nozzle Exchange’ (吸嘴交换)
4.
3.
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-21

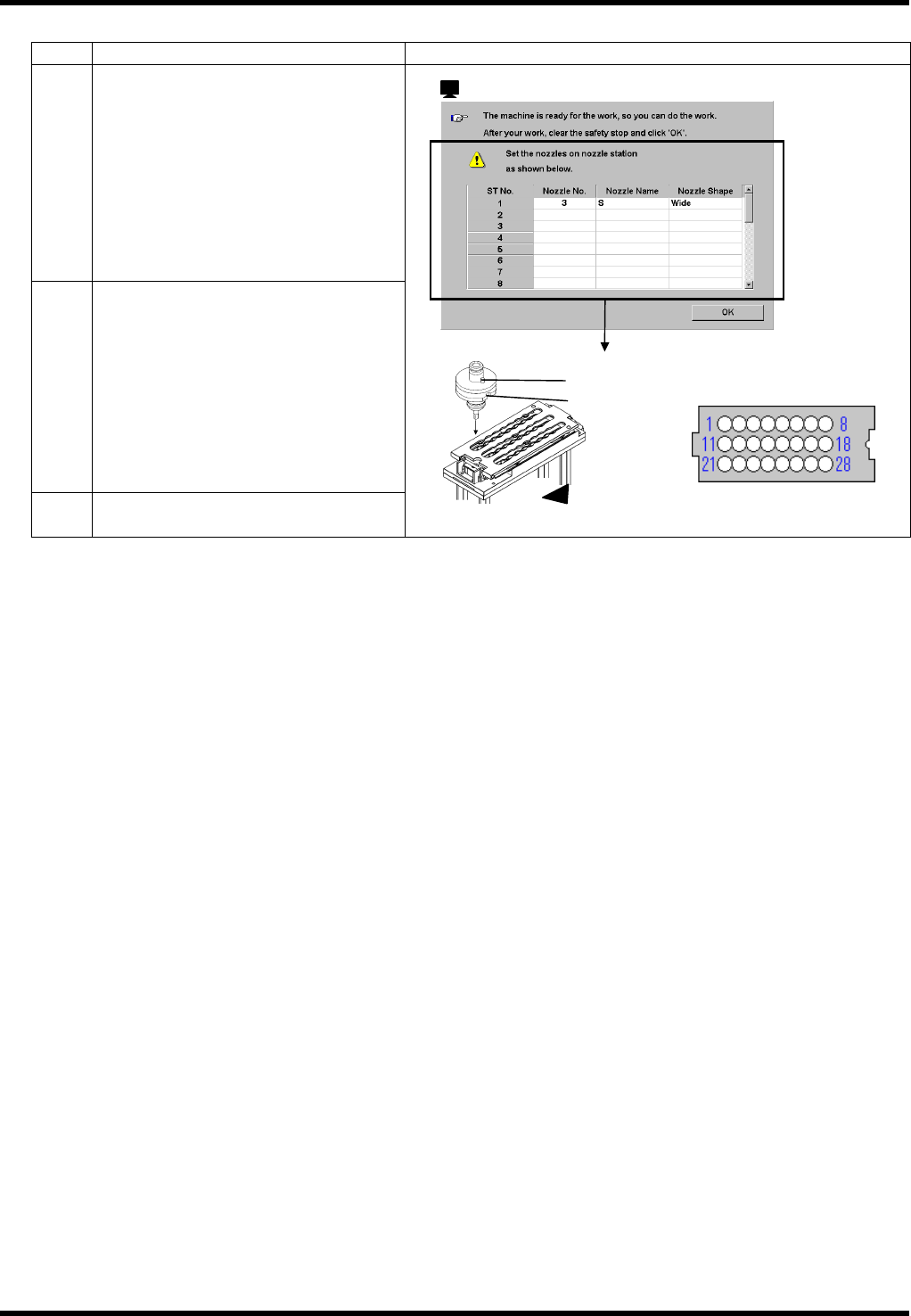

用手动操作对吸嘴进行设置
步骤 操作 结果、参考图 等
1.
请参照 ‘6.7.5 产品转型' 进行准备。
请确认下述内容
显示交换准备完成画面
SERVO 键开关 OFF
2.
显示 ‘Machine Ready’（交换准备完
成）画面后，将吸嘴设置到吸嘴站。
3.
返回 ‘6.7.5 产品转型’ 。
=提示=
使用 ‘Nozzle Exchange’ (吸嘴交换) 画面，在结束吸嘴交换时是无效操作。
另外，如果使用 ‘Mounting Nozzle’ (贴装吸嘴设定) 画面，就可以通过贴装头把吸嘴安装到吸嘴站上或从
站上卸下吸嘴。
== 关于 ‘Mounting Nozzle’ (贴装吸嘴设定) 画面请参照 ‘Ref. / 吸嘴管理 / 贴装吸嘴设定’。
: ‘Machine Ready’ (交换准备完成)
设备后部
支撑销
切口
