BM231 操作手册 6.5 元件 用完对策：托盘元 件 E35OCC-21- 032-A0 6.5-3 6.5.4 设备停止后的 托盘交换 元件用完，将出现如下 显示。 信号灯 操作盘 托盘升降机显示面 板 向完成交换 作业的托盘发出 交换结束指示的 方法 顺序 操作 结果、参考图 等 1. 托盘升降机不在交换位 置时按 托盘升降机将移至交换 位置。 2. 交换托盘。 参照 (= = 6. 5.1 托盘的设置方法 ) 3. 按…
BM231
操作手册
6.5 元件用完对策：托盘元件
E35OCC-21-032-A0
6.5-2
6.5.2 元件用完时的设备动作

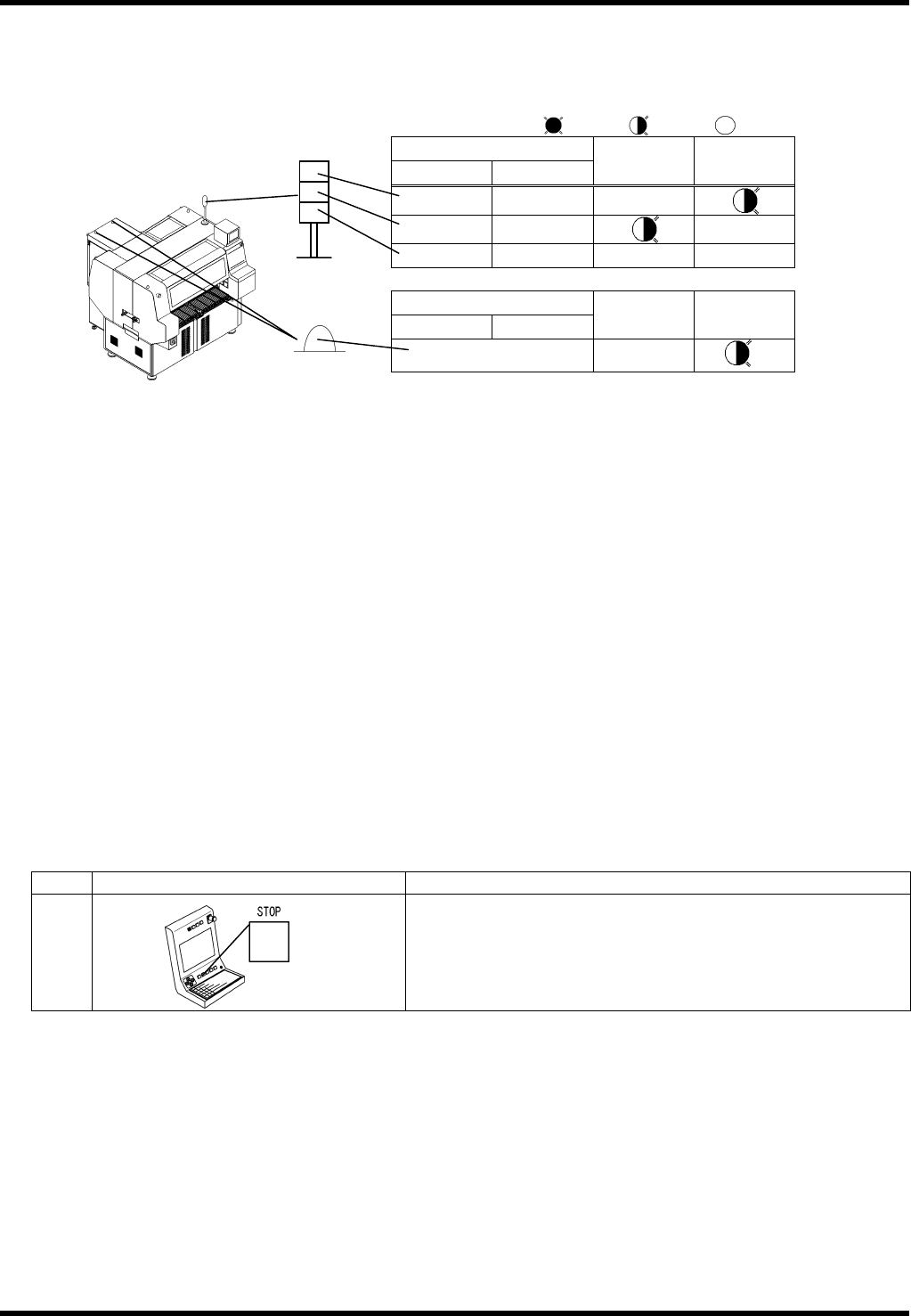

信号灯的显示
发生元件用完时，信号灯会显示其状态。
显示颜色
国内 国外
元件用完
预告
元件用完
发生
红色 黄色
黄色 白色
绿色 绿色
显示颜色
国内 国外
元件用完
预告
元件用完
发生
蓝色
---
*1
*1 : 发生元件完侧(托盘 A / 托盘 B)的灯闪烁。
=提示=
当元件余数少于事先设定的警告数时，显示元件用完预告。
==元件余数和警告数的设定请参照’Ope. / 各种机能 / 剩余数设定’ 。
元件用完时的设备动作
发生元件用完时，设备将进行如下动作。
设定 Z 变更
通过预备托盘继续生产。
未设定 Z 变更／虽设定但预备元件也用完
仅在有元件时贴装，无元件就停止贴装。
设定 EOP 补料时，执行至 EOP 后，用〈RECOVERY〉(自动补料)进行贴装。
==关于 EOP 自动补料，请参照‘Ref. / 机械调整 / 运转条件数据设定’。
=提示= Z 变更
设定预备托盘，当将基本托盘发生元件用完时，通过预备托盘继续生产。
==关于详细内容请参照‘（Prg. / 品种程序的编制 / 供给数据部的设定项目 / 主 ZNo.）’。
6.5.3 停止设备
顺序 操作 结果、参考图等
1
按
执行中的程序在完成一个程序块之后停止。
:亮灯 :闪烁 :熄灯
BM231
操作手册
6.5 元件用完对策：托盘元件
E35OCC-21-032-A0
6.5-3
6.5.4 设备停止后的托盘交换
元件用完，将出现如下显示。
信号灯 操作盘 托盘升降机显示面板

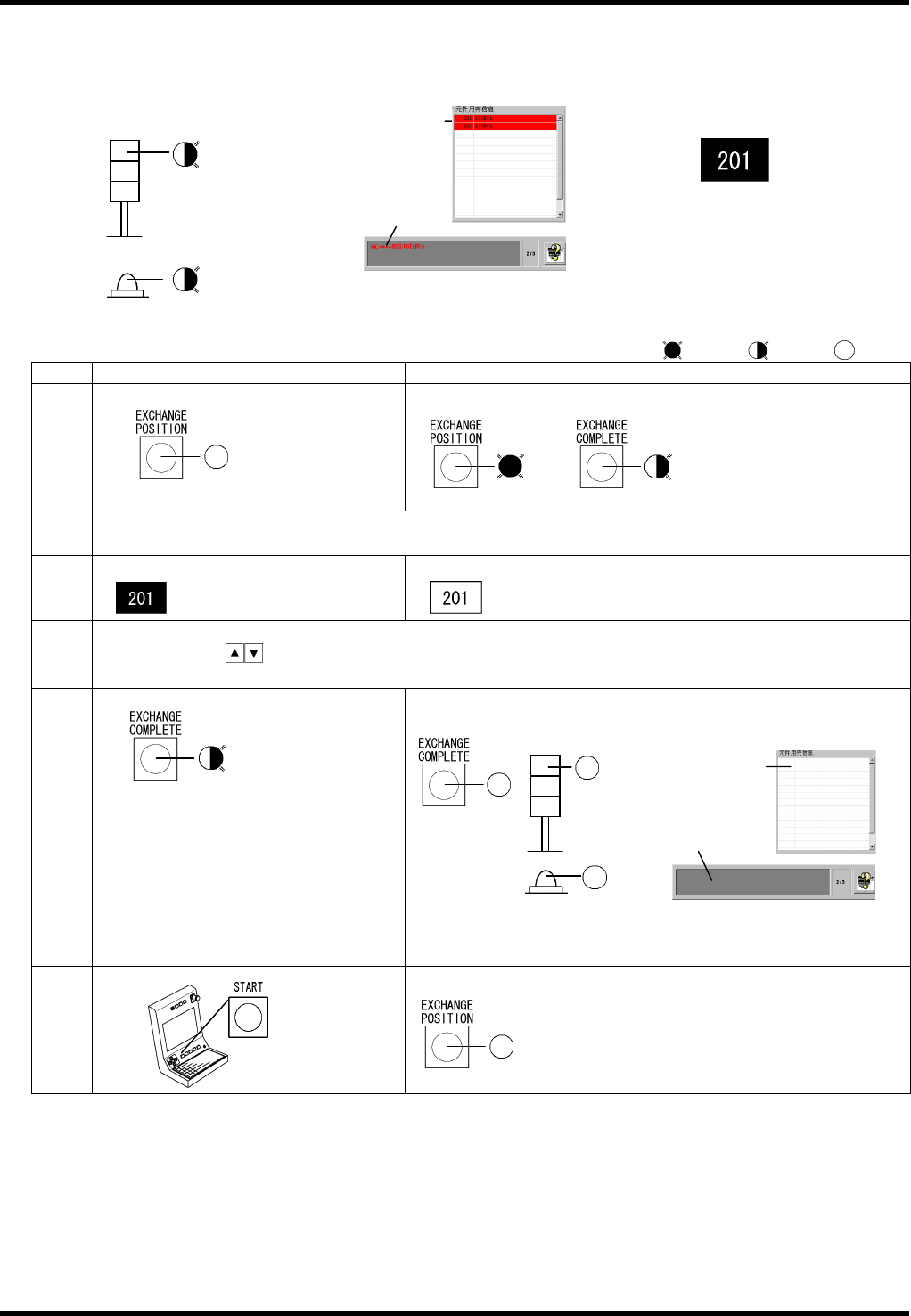

向完成交换作业的托盘发出交换结束指示的方法
顺序 操作 结果、参考图 等
1.
托盘升降机不在交换位置时按
托盘升降机将移至交换位置。
2.
交换托盘。 参照(== 6.5.1 托盘的设置方法)
3.
按交换后的 Z 编号。
反转显示解除。
4.
发生元件用完的托盘为多个时，交换方法也一样。
如有必要，请用
转换显示。
5.
按
向解除反转显示的 Z 编号发出交换完成的指示。
该 Z 编号的元件余数返回初始值。
=提示= 2
主体信号灯在元件用完期间熄灯。
6.
按
重新开始生产。
=提示= 1
在使用备用元件供给功能时，备用元件剩余期间为橙色反转显示。
所有的备用元件用完时，为红色反转显示。
== 关于备用元件供给功能，请参照’Prg. / 品种程序块的编制 / 供给数据部的设定项目’ 。
:亮灯 闪烁 熄灯
显示消失
错误显示消失
Z 编号反转显示
主体
托盘升降机
错误显示
红色反转显示
或
橙色反转显示
=提示= 1
BM231
操作手册
6.5 元件用完对策：托盘元件
E35OCC-21-032-A0
6.5-4

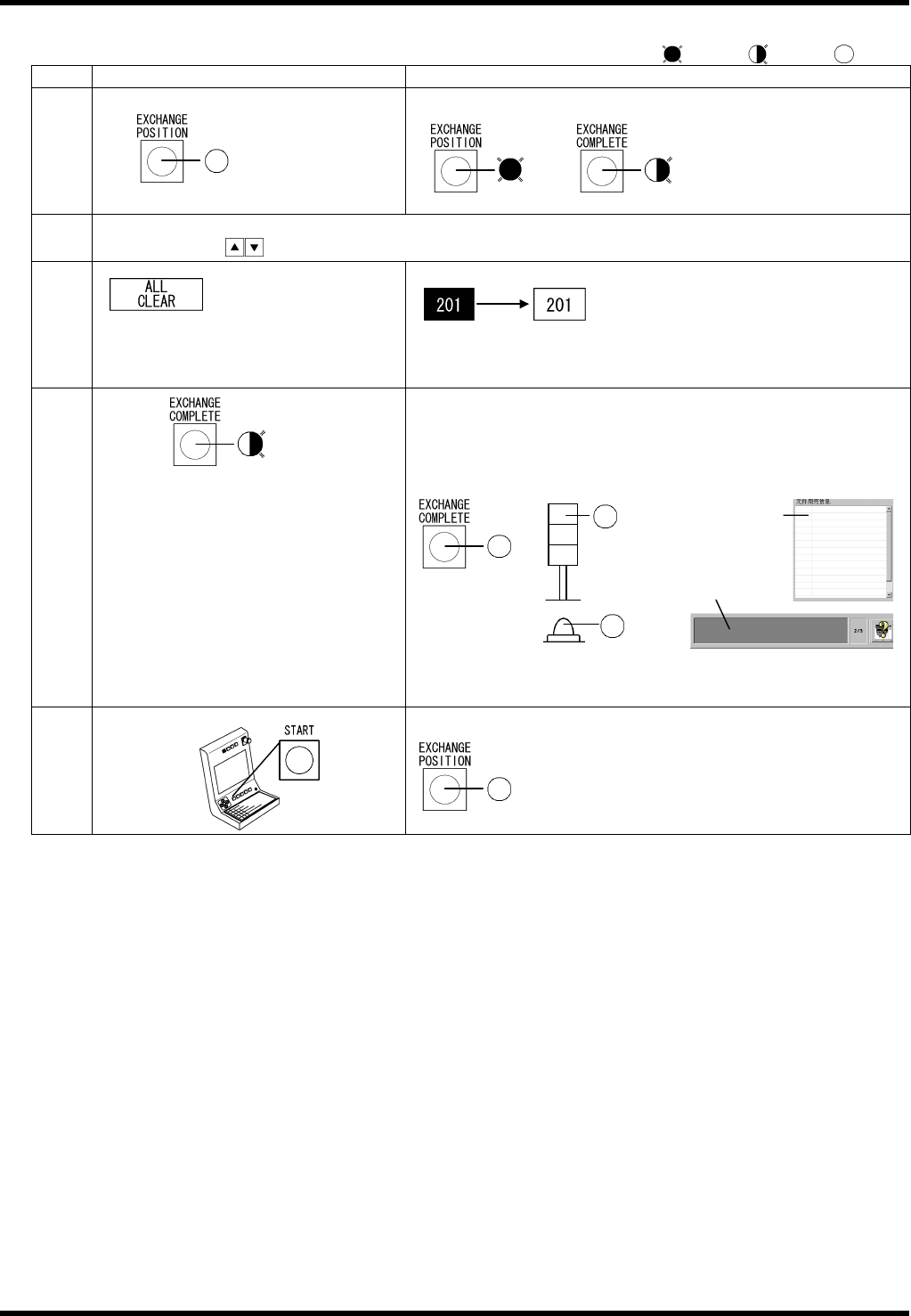

交换完所有元件用完的托盘后，整体进行交换结束完成指示的方法
顺序 操作 结果、参考图 等
1.
托盘升降机不在交换位置时按
托盘升降机会移至交换位置。
2.
发生元件用完的托盘为多个时，交换方法也一样。参照（== 6.5.1 托盘的安装方法）
如有必要，请用
转换显示。
3.
按此按钮
反转显示全部解除。
4.
按
向解除反转显示的所有 Z 编号发出交换完成的指示。
所有元件用完的 Z 编号的元件余数返回初始值。
=提示=
主体信号灯在元件用完时熄灯。
5.
按
重新开始生产。
:亮灯 闪烁 :熄灯
显示消失
错误显示消失
