bm231操作.pdf - 第47页
BM231 操作手册 3.2 托盘升降部的开关 ( 选项 ) E35OCC-13- 132-A0 3.2-4 = 提示 = 1 字符输入全部都用大写 字符输入。 大写字符、小写字符不 能转换。 但是对于密码，大写字 符、小写字符均可使 用。 在输入画面的下部，显 示当前的输入状态。 CAPS : 可 以输入大写字符 。 NUM : 是 Num Lock （数字锁定） 的状态。
BM231
操作手册
3.2 托盘升降部的开关 (选项)
E35OCC-13-132-A0
3.2-3
3.2.5 键盘
=注意=
键盘上不要放东西，否则有损伤键盘的危险。
部的键在实际操作中不使用。
并且，不要按动这些键，否则会使机器发生故障。
键的说明
No.
键 功能
1
删除当前光标位置的一个字符。
2
删除当前光标位置左侧的 1 个字符。
3
和此键同时按下，可输入各键上部的符号。
4
在输入区域内或所选择列表框内，可将光标向箭头方向移动。
5
Tab 键
对同一画面内的输入范围按顺序进行选择。
6
转换大写字符和小写字符。
=提示= 1
7
在计算机内输入指令、数据。
8
可以输入键侧面的记号。
=提示= 1
1.
2.
3.
4.
5.
6.
7.
8.
BM231
操作手册
3.2 托盘升降部的开关 (选项)
E35OCC-13-132-A0
3.2-4

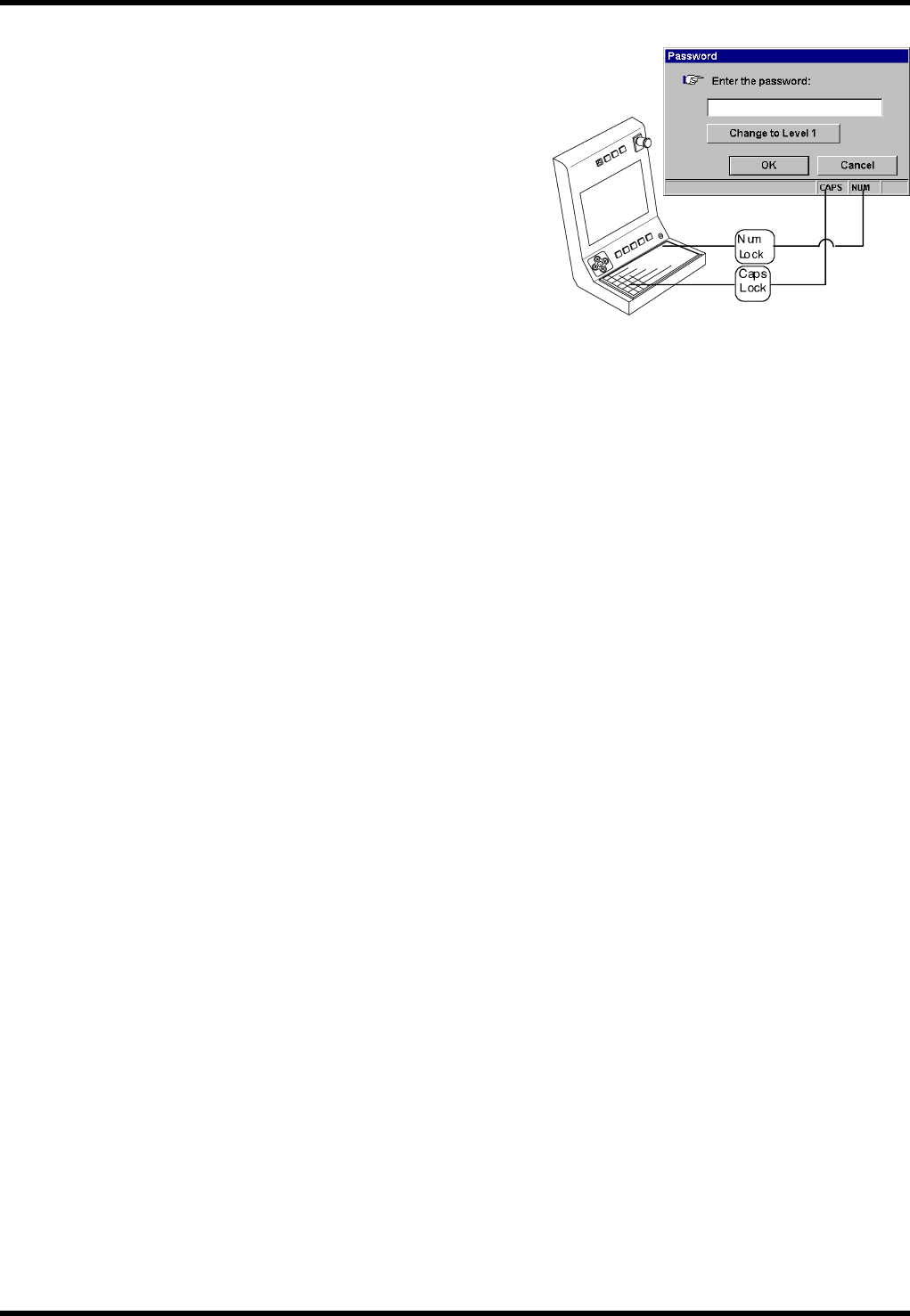

=提示= 1
字符输入全部都用大写字符输入。
大写字符、小写字符不能转换。
但是对于密码，大写字符、小写字符均可使用。
在输入画面的下部，显示当前的输入状态。
CAPS : 可以输入大写字符。
NUM : 是 Num Lock（数字锁定） 的状态。
BM231
操作手册
3.2 托盘升降部的开关 (选项)
E35OCC-13-132-A0
3.2-5
3.2.6 操作部
前部
后部
后部操作盘 (选购件)
电源控制开关
开关 LED 显示 功能，状态
无 LED
从‘Awaiting startup’（启动等待）画面移至生产画面，
可进行各种操作。
开始向 AC 伺服电机供给电力。
其他装置即使处于 ‘Awaiting startup’（启动等待）
画面
也为通电状态。
无 LED
生产画面结束，返回‘Awaiting startup’（启动等待）画面。
切断向 AC 伺服电机的电力供给。
其他装置仍处于通电状态。
无 LED
伺服电机的电源开关
ON : 伺服锁定状态
OFF : 伺服解除状态
=注意=
设备工作中，不应该关闭伺服电机的电源。
=提示=
关闭伺服电机的电源，用手转动轴时，即使打开伺服电机电源也不能自动返回原始。
: ‘Awaiting startup’（启动等待）
