BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-2
Return Nozzles (吸嘴返回)
使装备在当前吸头上的吸嘴返回吸嘴站。
Program Select (品种选择)
选择品种程序，设定生产条件。
Setup for Changeover (产品转型)
将机械移至待机位置以启动用于交换供料器、支撑销和吸嘴等的辅助功能。
另外，此功能还能够利用吸头通过画面操作将吸嘴从吸嘴站拆下，或者在吸嘴站安装上吸嘴。
Width Adjust (自动宽度调整) (选购件)
根据基于基板数据的尺寸，调整基板搬送部。

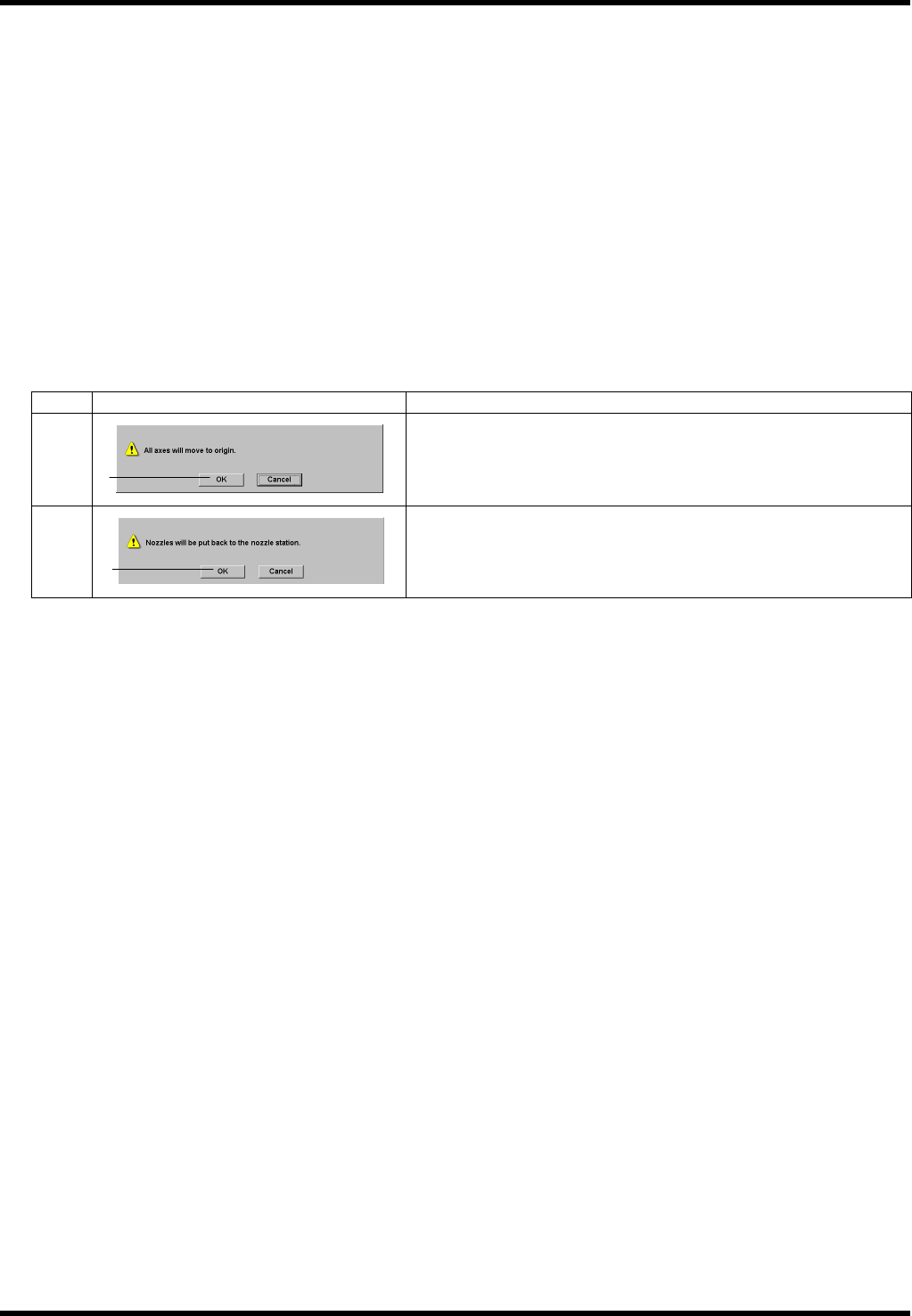

6.7.3 吸嘴返回
步骤 操作 结果、参考图 等
1.
机械将移向原点。
=提示=
已返回原点时，此画面不显示。
2.
将当前吸头上配置的吸嘴返回吸嘴站。
1.
2.
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-3
6.7.4 品种选择
步骤 操作 结果、参考图等
1.
选择程序。
2.
进入下一页。
3.
设定生产条件
== 设定项目
4.
进行下一页。
5.
设定生产条件
== 设定项目
6.
进行下一页。
7.
确认设定。
8.
如果良好就单击<OK>。
=提示=
<CANCEL>(取消)
取消
1. 程序选择
3. 设定
请进行再次设定。
1.
2.
4.
3.
7.
8.
5.
6.
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-4
设定项目
Plan (生产预定枚数)
输入生产基板枚数的数值。
如果生产了设定的枚数，机械自动地停止。
设定的枚数在生产画面的生产状态显示区上显示。
输入范围：0 ~ 9999999 张
=提示=
如果将生产预定枚数设定成 0，便可连续生产。
Expected Cycle Time (预计生产 1 枚基板的时间)
预计生产 1 枚基板所需要的时间，并输入其数值。
即从基板生产结束，搬出开始到下一个基板生产结束再搬出所用的时间。
=提示=
一般没有必要输入预计一枚生产时间。
在此输入的值显示于元件的余数设定画面，用于余数的整体变更，对其它
的显示和动作没有影响。
Unload the bottom producing board (搬送背面实装完的基板)
<Yes>: 支撑板完全下降之后再搬出基板。
背面有实装完的基板时设定。
<No> : 支撑板一开始下降的同时，马上就搬出基板。
背面无实装完的基板时设定。比<Yes>时的搬送时间会缩短。
Skip Block (指定跳过程序块)
通过指定在 NC 数据的 ‘Skip’ （跳过）栏中输入的数字，跳过该程序块。
<7> : 7是固定选择的数字。
在 NC 数据的 ‘Skip’ （跳过）栏中输入 7，一定会被跳过。
<7> 以外 : 输入该数值的 NC 程序块被跳过。
Clear NG Nozzle Information (清除 NG 吸嘴信息)
<Yes> : 品种选择结束时 (6. 点击<OK>时) ，清除 NG 吸嘴信息。
<No> : 不清除 NG 吸嘴信息。
== 详细内容请参照 ‘Ref. / 吸嘴管理 / NG吸嘴设定’ 。
Initialize Feeder Parts Remain (供料器余数初始化)
<Yes> : 品种选择结束时 (6. 点击<OK>时) ，将供料器的元件余数初始化。
<No> : 元件余数不初始化。
Tray Supply Mode (托盘动作模式)
< Connect >（连续）: 将托盘的动作模式设为连续模式。
< Exchange >（交换）: 将托盘的动作模式设为交换模式。
< Prepare >（准备）: 将托盘的动作模式设为准备模式。
== 关于动作模式，请参照 ‘Ope. / 各部的说明 / 装置全体’ 。
