BM231
操作手册
6.9 打印机的使用方法
E36OJC-21-130-B0
6.9-3
打印纸的安装 (更换) 步骤

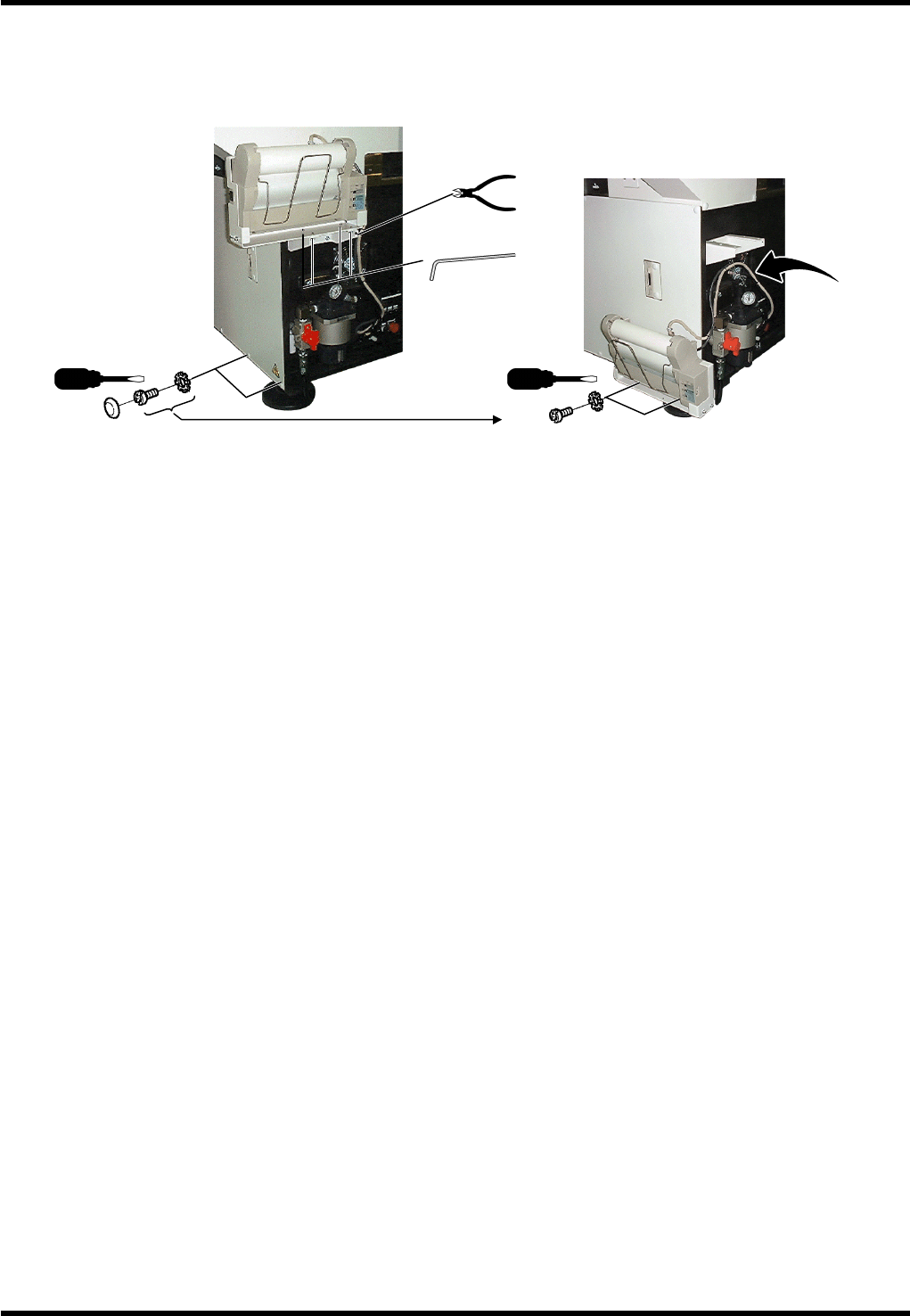

连接上设备后打印操作不易进行时，可将打印机设置到设备前面。
1.
1. 卸下固定外壳的螺帽、螺栓、垫片。
2. 切断固定配线的线束。
3. 卸下固定打印机的螺栓。
4. 在前面安装打印机。
连盖一起固定好。
5. 整理配线。
1.
x2
2.
3.
x4
x2
4.
安装在侧面 安装在前面
5.
BM231
操作手册
6.9 打印机的使用方法
E36OJC-21-130-B0
6.9-4
6.9.2 打印纸的更换步骤(N902NT36-070 型)
2.
1. 将卷轴插入纸筒
2. 将卷轴插入纸卷支架的左右卡槽内。
=注意=
请注意卷纸的安装方向。
安装方向如下图。
3. 打开前盖 (1)，抬起上盖 (2) 使其能够如图固定。
4. 将卷纸的前端从打印机主体的插入口插入，从前面伸出。
(要插入剪掉前端的卷纸时，按图剪掉卷纸的前端就容易插入。)
卡槽
(2)
(1)
剪掉斜线部分
卷轴
印刷面
印刷面
BM231
操作手册
6.9 打印机的使用方法
E36OJC-21-130-B0
6.9-5
5. 手持卷纸的前端，将卷纸的左端调整到记录设置位置 ‘A4 / B4 标记’ 的正中央，依次关闭上盖 (1)、下盖 (2)，
固定卷纸。
6. 逆时针旋转卷纸，取下卷纸的下垂部分 (3)。
7. 将导轨插入卷纸夹持器左右的安装空隙里，并降至主体的上盖。
8. 按操作面板的 “Return / Page Change” (换行 / 换页)，卷纸就会被送出。请送出所要的长度。
9. 上盖有切纸的锯齿，如图将纸切断。
(3)
(1)
(2)
