BM231
操作手册
4.4 调整按钮
E35OCC-15-052-A0
4.4-2
吸头
~
选择有效吸头。
a) 所选吸嘴的吸着阀动作。
b) 所选吸嘴的吹气阀动作。
基板照相机
切换带有照明的照相机。
OFF :
基板照相机 1 （用于基板识别的照相
机）
ON :
基板照相机 2 （用于吸着位置示教的
照相机、选购件）
a) 环状照明亮灯。
b) 点射照明亮灯。
吸嘴站
a) 吸嘴交换装置滑动。
=注意=
吸头位于吸嘴站上时，请事先执行原点复归或向待机位置移动。
==请参照 ‘Ope. / 各种功能 / 轴动作’ 。
元件废弃
转换用于元件废弃等的吹气气压的强
弱。
a) 环状
b) 点射
基板照相机 1
基板照相机 2
(选购件)
a)
1 8
a)
b)
BM231
操作手册
4.4 调整按钮
E35OCC-15-052-A0
4.4-3

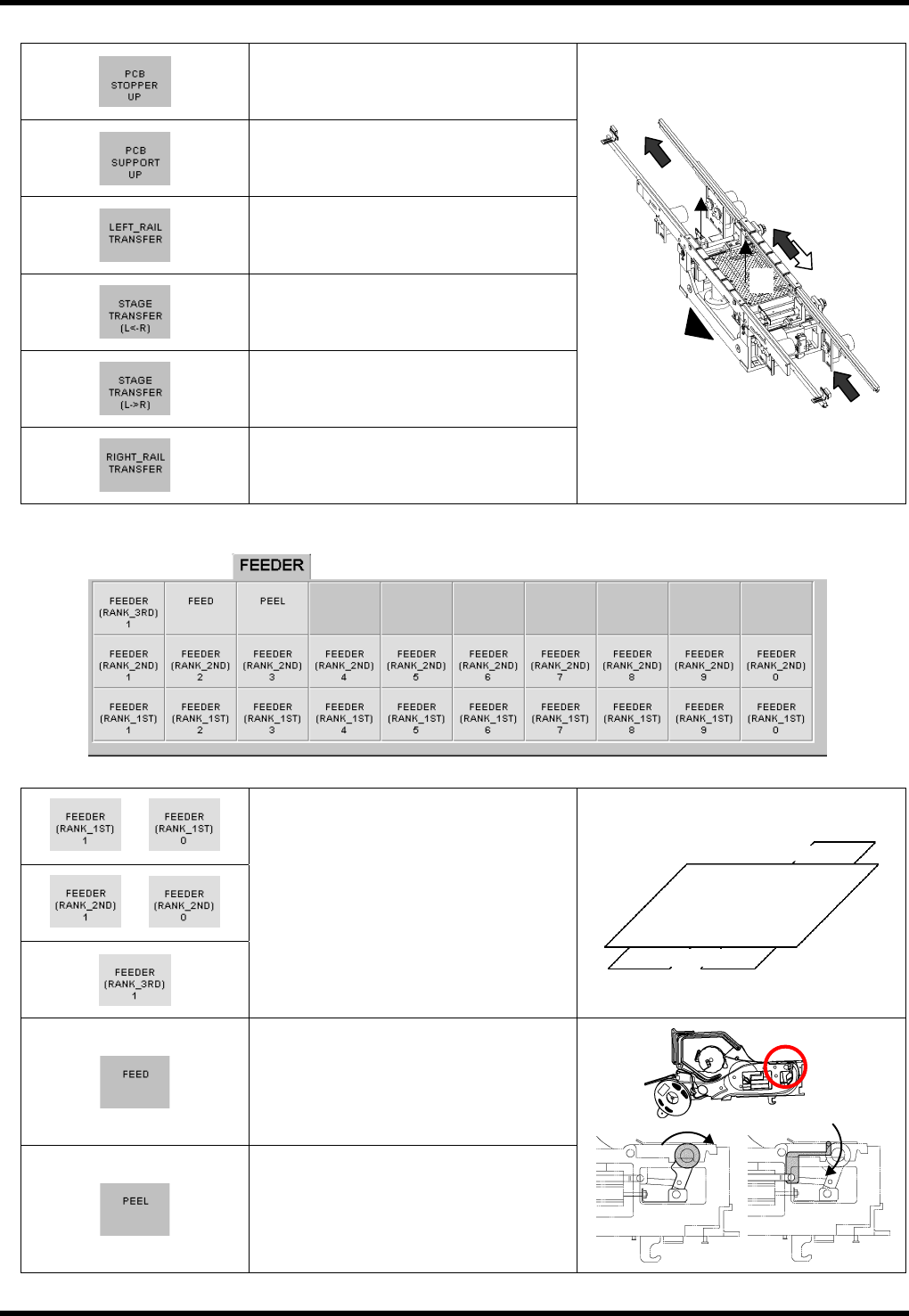

供料器
1……..40 41…..80
供料器
120….81
基板搬送
a)基板止动器上升。
b)基板支撑台上升。
c) 左导轨的吸头旋转。
d) 工作台的吸头从右向左旋转。
e)工作台的吸头从左向右旋转。
f) 右导轨的吸头旋转。
4.4.3 [FEEDER] (供料器)
供料器
~
~
选择将进行操作的供料器的编号。
a)所选的供料器进行元件进给动作。
b)所选的供料器进行编带的剥离动作。
仅用 32mm 宽的纸
c)
a)
b)
d)
e)
f)
设备前部
a)
b)
BM231
操作手册
4.4 调整按钮
E35OCC-15-052-A0
4.4-4
4.4.4 [OPTION1] (选购件 1)
元件供给部
~
固定、解除选购件整体交换台车。
在本机中，不使用台车 ZC,ZD。
=注意=
吸嘴下降到供料器的供给部，拔插整体交换台车时有可能损坏吸嘴。
请返回原点或向待机位置移动。
==请参照 ‘Ope. / 各种功能 / 轴动作’ 。
