BM231
操作手册
6.4 元件用完对策：供料器元件
E35OCC-21-022-B0
6.4-1
6.4. 元件用完对策：供料器元件
E35OCC-21-022-B0
如果继续生产，就会发生元件用完。
在本节中对供料器元件用完时的处理方法进行了说明。

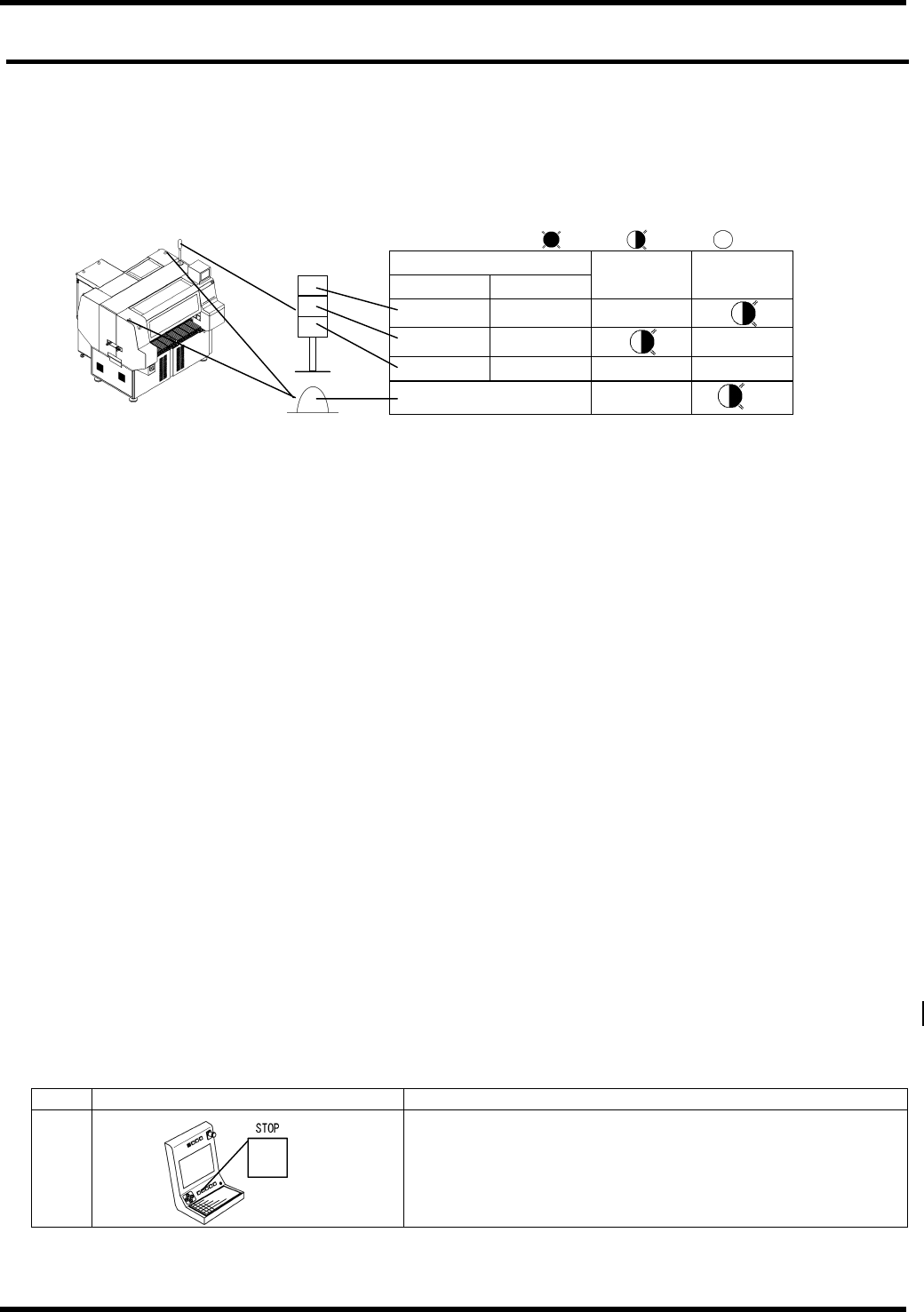

6.4.1 信号塔显示
如果发生元件用完，在信号塔上将有所显示。
显示颜色
国内 国外
元件用完
预告
元件用完
红色 黄色
黄色 白色
绿色 绿色
浅蓝色
−
*1
*1 : 发生元件用完侧的灯闪烁。
(不包括吸盘升降部分状态显示)
=提示=
当元件余数少于事先设定的警告数时，显示元件用完预告。
== 关于元件余数与警告数的设定，请参照’Ope. / 各种机能 /余数设定’。
6.4.2 元件用完时的设备动作
如果发生元件用完，本机进行下述的动作。
有 Z 变更的设定
用备用料架继续生产。
无 Z 变更的设定/虽有设定，但备用元件也用完。
仅在有元件时贴装，无元件就停止贴装。
设定 EOP 补料时，执行至 EOP 后，用〈RECOVERY〉(自动补料)进行贴装。
==关于 EOP 补料，请参照‘Ref. / 机械调整 / 运转条件数据设定’。
=提示=
Z 变更:
设定备用料架，在原供料器中元件用完时，用备用品继续生产的功能。
==请参照‘（Prg. / 品种程序的编制 / 供给数据的设定项目 / 主要 ZNo.）’。
6.4.3 停止设备
虽然发生了元件用完但设备仍然继续生产时，请暂时停止设备运转，进行元件的更换。
=注意=
如果试图在设备动转过程中设置供料器，则在供料器设置错误时，供料器就会接触到贴装头，有可能损坏设备。
供料器的插拔，请务必在设备停止之后再进行。
暂时停止生产的方法
顺序 操作 结果、参考图等
1
按
执行中的程序在完成一个程序块之后停止。
: 亮灯 : 闪烁 : 熄灯
BM231
操作手册
6.4 元件用完对策：供料器元件
E35OCC-21-022-B0
6.4-2

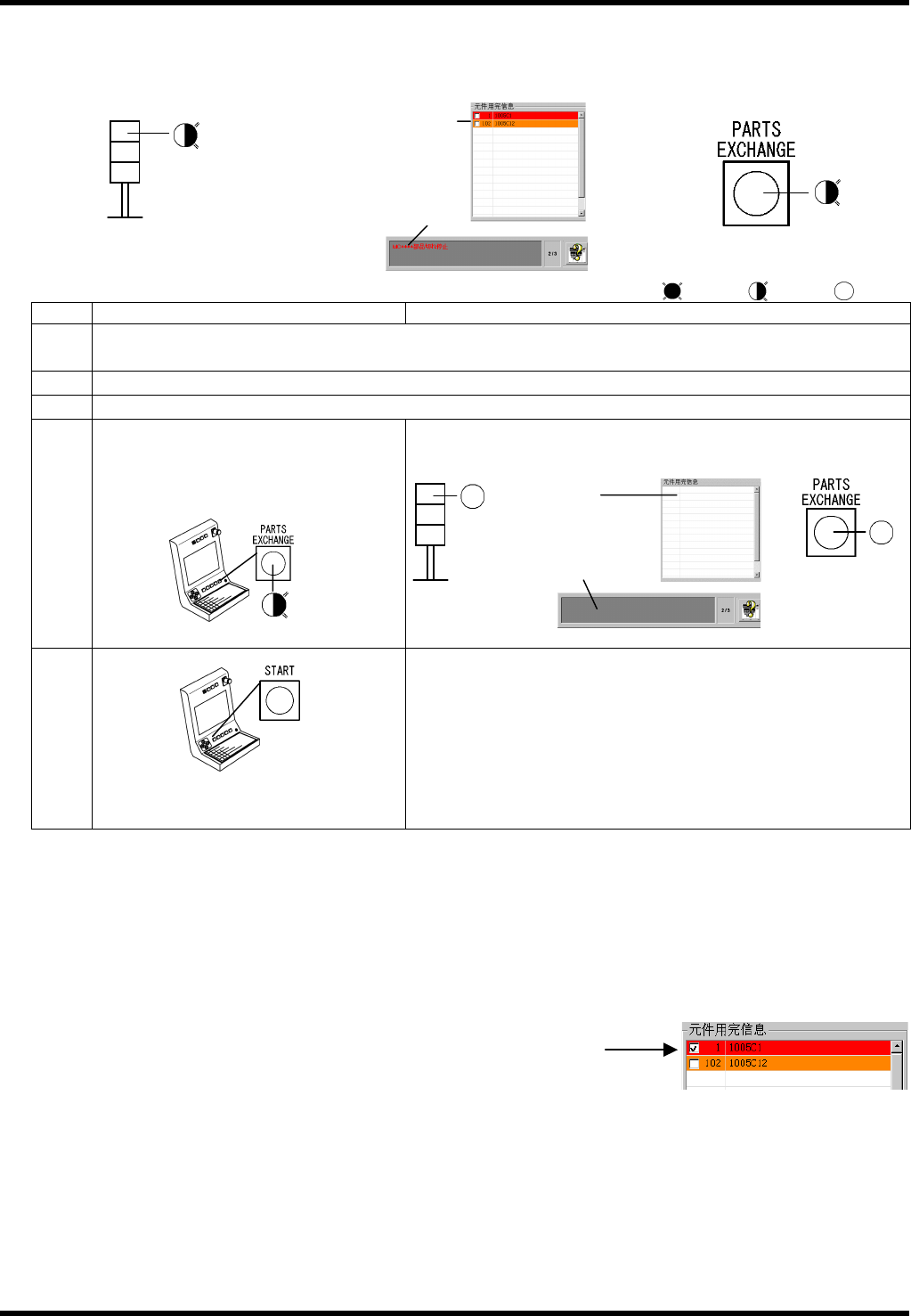

6.4.4 设备停止后的供料器交换
元件用完，将出现如下显示。
信号灯 操作盘 交换开关
顺序 操作 结果、参考图 等
1.
拔出的供料器。
在装有区域传感器(选购件)的设备上，取出供料器就会显示 ‘Safety stop’ （安全停止）。
2.
插入新的供料器。
3.
发生元件用完的供料器为多个时，交换方法也一样。
4.
指示交换完成。
=提示= 2
按
该供给程序块的全部元件用完 Z 编号的元件余数返回初始值。
5.
按
重新开始生产。
在装有区域传感器(选购件)的设备上，按第一个 “START”（开
始），解除 ‘Safety stop’ （安全停止） 。
确认‘Safety stop’ （安全停止）的显示消失后，请再按一次
“START” （开始）
按第二个 “START” （开始），重新开始生产。
=提示= 1
在使用备用元件供给功能时，备用元件剩余期间为橙色反显显示。
所有的备用元件用完时，为红色反转显示。
== 关于备用元件供给机能，请参照’Prg. / 品种程序的编制 / 供给数据部的设定项目’ 。
=提示= 2
对于交换后的供料器，点击元件用完显示部左端的检查箱，则解除该
供料器的元件用完。
要全部解除时，不必进行该操作。
:亮灯 :闪烁 :熄灯
显示消失
错误显示消失
红色反转显示
或
橙色反转显示
=提示= 1
错误显示
BM231
操作手册
6.5 元件用完对策：托盘元件
E35OCC-21-032-A0
6.5-1
托盘 A 托盘 B
85 ~ 140mm 85 ~ 230mm
200 ~ 335mm
200 ~ 335mm
1.
2.
3.
4.
5.
6.
6.5. 元件用完对策：托盘元件
E35OCC-21-032-A0
如果连续进行生产，将发生元件用完。
在本节中对供料器的元件用完时的处理方法进行了说明。

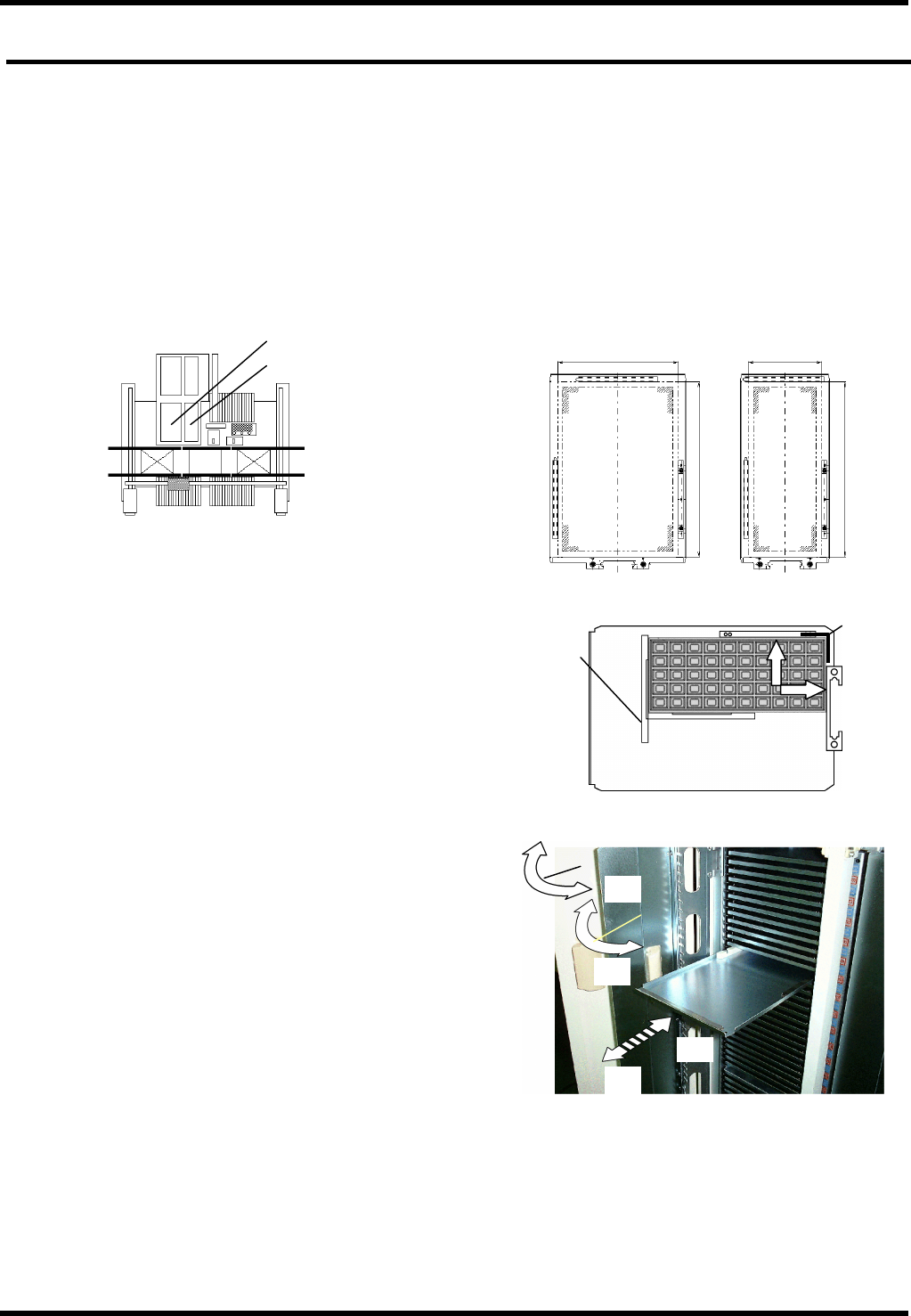

6.5.1 托盘的设置方法
关于设备的操作，请参照 6.5.2 以后的项目。
托盘的构造
托盘供给部由宽度不同的两个升降机构成，分别设置托盘 A / 托盘 B 来供给元件。
在托盘板上设置托盘
1.
1. 卸下磁力导轨，将托盘设置到托盘板上。
按住图中的 A 角进行安装。
2. 贴紧托盘来设置磁力导轨。
3. 前后左右摇动托盘板，确认托盘固定不动。
在托盘供给部上设置托盘板
2.
1. 打开门。
2. 打开托盘压杆。
=注意=
托盘压板是以只交換位置打开。
3. 抽出元件用完托盘板。
4. 设置新托盘板。
5. 关闭托盘压杆。
6. 关闭门。
托盘 A
托盘 B
A
托盘板
导轨
