BM231
操作手册
6.3 台车的使用方法
E35OCC-21-092-A0
6.3-1
6.3. 台车的使用方法
E35OCC-21-092-A0
对选购件供给部整体交换方式中使用的台车的使用方法进行了说明。
6.3.1 台车的操作方法
臂的位置
位置 1 :
使设备运转时，定为本位置。
位置 2 :
搬运台车时，定为本位置。
=注意=
从安全作业的角度出发请在位置 1 处拔插供料器。
臂的操作方法
要改变臂的位置时，请拉动控制杆，在解除锁定的状态下进行。
在设备主体上安装拆卸供给部
在此仅表示在设备主体上安装拆卸供给部时台车的基本操作。
== 关于设备主体的程序变更功能及包括开关操作在内的一连串交换作业，请参照 ‘Ope / 生产步骤 / 品种
切换’ 。

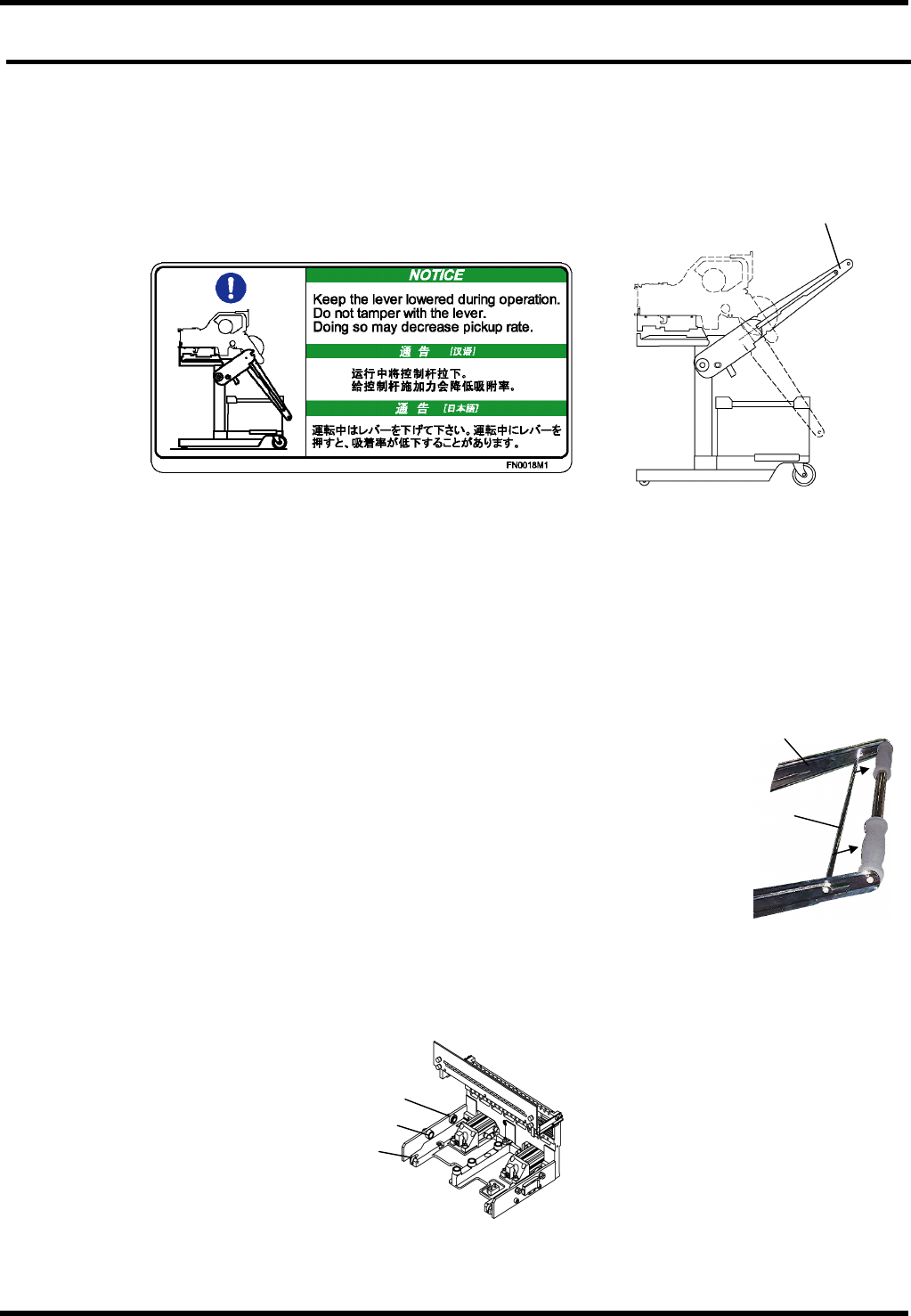

导轮 3
导轮 2
导轮 1
位置 1
位置 2
臂
FN0018M1
臂
杆
BM231
操作手册
6.3 台车的使用方法
E35OCC-21-092-A0
6.3-2
供给部的拆卸 (台车的拔出)
顺序 操作 结果、参考图 等
1.
将臂设在位置 2。
2.
解除车轮的锁定
3.
握紧把手，将台车向外侧拉出。
供给部的安装 (台车的插入)
顺序 操作 结果、参考图 等
1.
解除车轮的锁定。
2.
将臂设在位置 2。
3.
放下臂，抬起供料器配置部分。
4.
将台车两侧的导轨放在导轮 1 上。
5.
继续推入台车，使其滑入导轮 2 的下
侧。
6.
继续推入台车，使供料器配置前面部分
与供给部重合。
7.
锁上车轮。
8.
把臂定为位置 1。
=注意=
在交换台车时，为使各部不受大的冲击，请轻缓进行交换操作。
在移动台车时，根据台面的情况(台车头 等)，有时动作会变缓。
另外，在使用时，通过高低不平注意。
可进行台车换的台面高度的差为 5mm 以内。
当不能插入台车时，请调整台车的高度。
== 关于调整方法，请参照’Mtn. / 维护指南 / 关于元件供给部、供料器’。
如果吸头下降到供料器的供给部，在进行整体交换台车的拔插时会损坏吸嘴。
这时请返回原点或移动至待机位置。
==请参照‘Ope. / 各种功能 / 轴动作’。
2.
3.
1.
导轨
4.
5.
3.
2.
1.,7.
4.,5.,6
8.
BM231
操作手册
6.4 元件用完对策：供料器元件
E35OCC-21-022-B0
6.4-1
6.4. 元件用完对策：供料器元件
E35OCC-21-022-B0
如果继续生产，就会发生元件用完。
在本节中对供料器元件用完时的处理方法进行了说明。
6.4.1 信号塔显示
如果发生元件用完，在信号塔上将有所显示。
显示颜色
国内 国外
元件用完
预告
元件用完
红色 黄色
黄色 白色
绿色 绿色
浅蓝色
−
*1
*1 : 发生元件用完侧的灯闪烁。
(不包括吸盘升降部分状态显示)
=提示=
当元件余数少于事先设定的警告数时，显示元件用完预告。
== 关于元件余数与警告数的设定，请参照’Ope. / 各种机能 /余数设定’。
6.4.2 元件用完时的设备动作
如果发生元件用完，本机进行下述的动作。
有 Z 变更的设定
用备用料架继续生产。
无 Z 变更的设定/虽有设定，但备用元件也用完。
仅在有元件时贴装，无元件就停止贴装。
设定 EOP 补料时，执行至 EOP 后，用〈RECOVERY〉(自动补料)进行贴装。
==关于 EOP 补料，请参照‘Ref. / 机械调整 / 运转条件数据设定’。
=提示=
Z 变更:
设定备用料架，在原供料器中元件用完时，用备用品继续生产的功能。
==请参照‘（Prg. / 品种程序的编制 / 供给数据的设定项目 / 主要 ZNo.）’。
6.4.3 停止设备
虽然发生了元件用完但设备仍然继续生产时，请暂时停止设备运转，进行元件的更换。
=注意=
如果试图在设备动转过程中设置供料器，则在供料器设置错误时，供料器就会接触到贴装头，有可能损坏设备。
供料器的插拔，请务必在设备停止之后再进行。
暂时停止生产的方法
顺序 操作 结果、参考图等
1
按
执行中的程序在完成一个程序块之后停止。
: 亮灯 : 闪烁 : 熄灯
