BM231 操作手册 4.3 生产 画面 E35OCC-15- 062-C0 4.3-7 4.3.12 < Remote Con trol > （遥控） 点击 < Rem ote Control > （遥控），通信模式会在 ‘O nline’ 和 ‘Rem ote’ 间切换。 在 ‘Remote’ 上加上 ‘Onlin e’ ，可从主机上进行 遥控。
BM231
操作手册
4.3 生产画面
E35OCC-15-062-C0
4.3-6

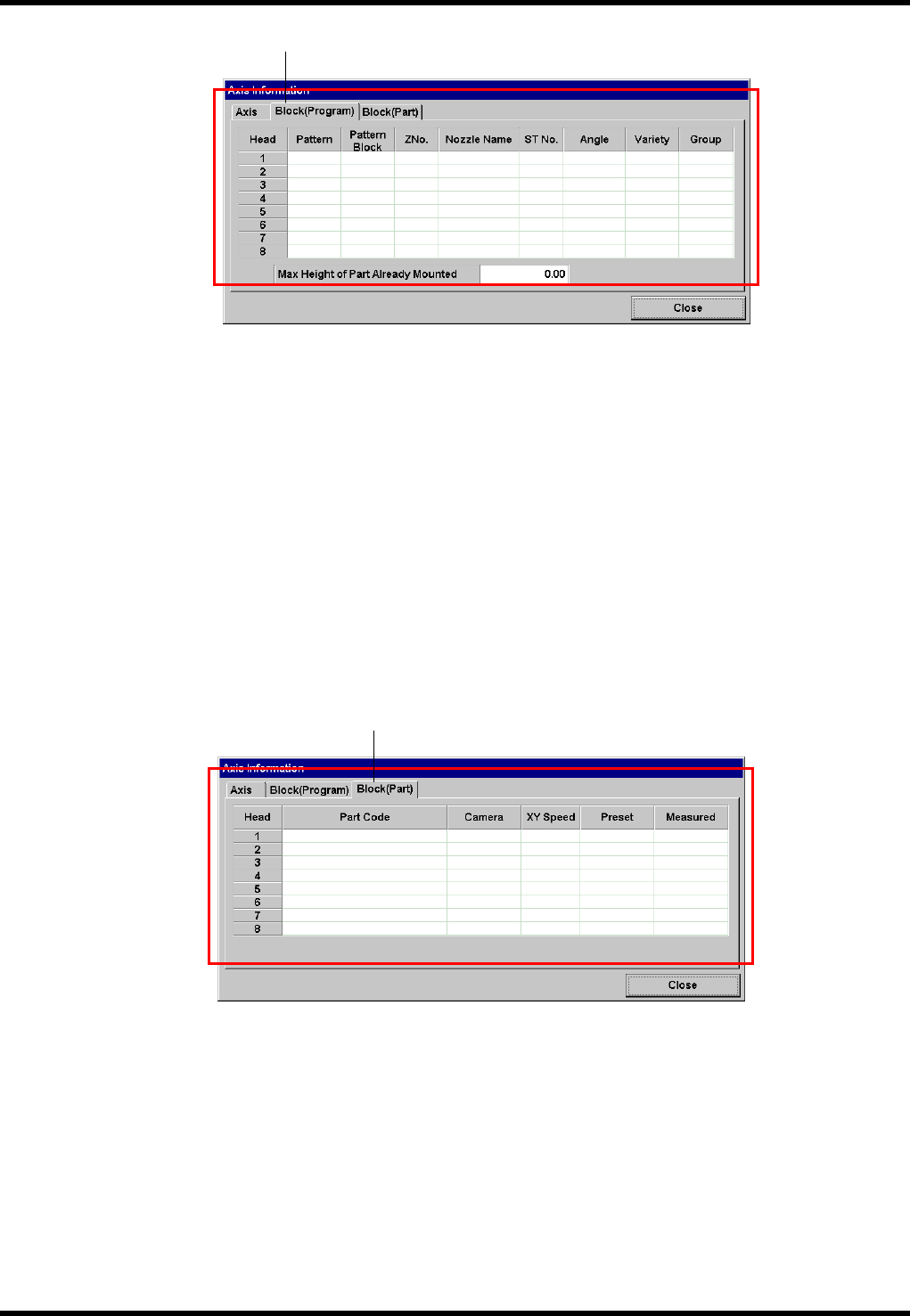

2. :
显示当前执行的程序中各吸头的状况（品种程序相关信息）。
Pattern (图形) : 在多拼板中，显示正在执行第几个图形。
Pattern Block (图形程序块):
在多拼板的图形中，显示正在执行第几个程序块。
ZNo. : 显示从哪个供给部取得元件。
Nozzle Name (吸嘴名) :
显示当前安装在机器上的吸嘴名。
ST No. (站编号) : 显示当前安装在机器上的吸嘴是哪个站上的吸嘴。
Angle (贴装角度) : 显示贴装时的角度。
Varity (异种判别) : 显示异种判别编号。
Group (组) : 显示使用组补正标记时的组编号。
Max Height of Part Already Mounted (已贴装完的元件最大高度):
显示到此为止已贴装完元件之中的最大高度。
3. :
显示在当前执行的程序中的使用各吸头的状况（元件程序库相关信息）。
Part Code (元件形状代码) : 显示对象元件的元件形状代码。
Camera (照相机): 显示对象元件的识别照相机。
XY speed (XY 速度): 显示对象元件的 XY 速度。
Preset (元件厚度设定值): 显示对象元件的元件厚度的设定值。
Measured (元件厚度测定值): 显示芯片厚度传感器的测定值。（选项）
2.
3.
BM231
操作手册
4.3 生产画面
E35OCC-15-062-C0
4.3-7

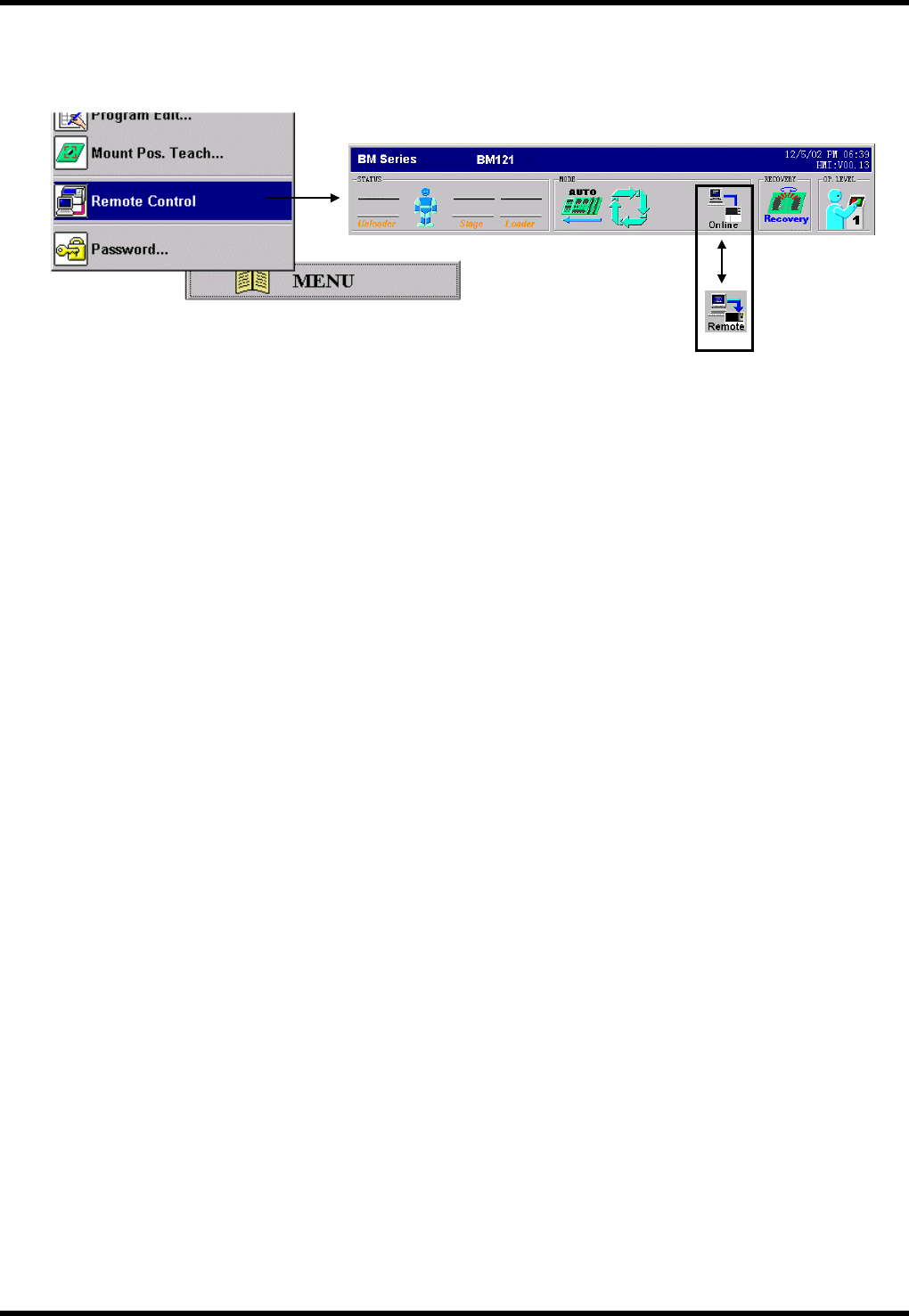

4.3.12 < Remote Control >（遥控）
点击< Remote Control >（遥控），通信模式会在 ‘Online’ 和 ‘Remote’间切换。
在‘Remote’ 上加上 ‘Online’ ，可从主机上进行遥控。
BM231
操作手册
4.3 生产画面
E35OCC-15-062-C0
4.3-8
