BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-6

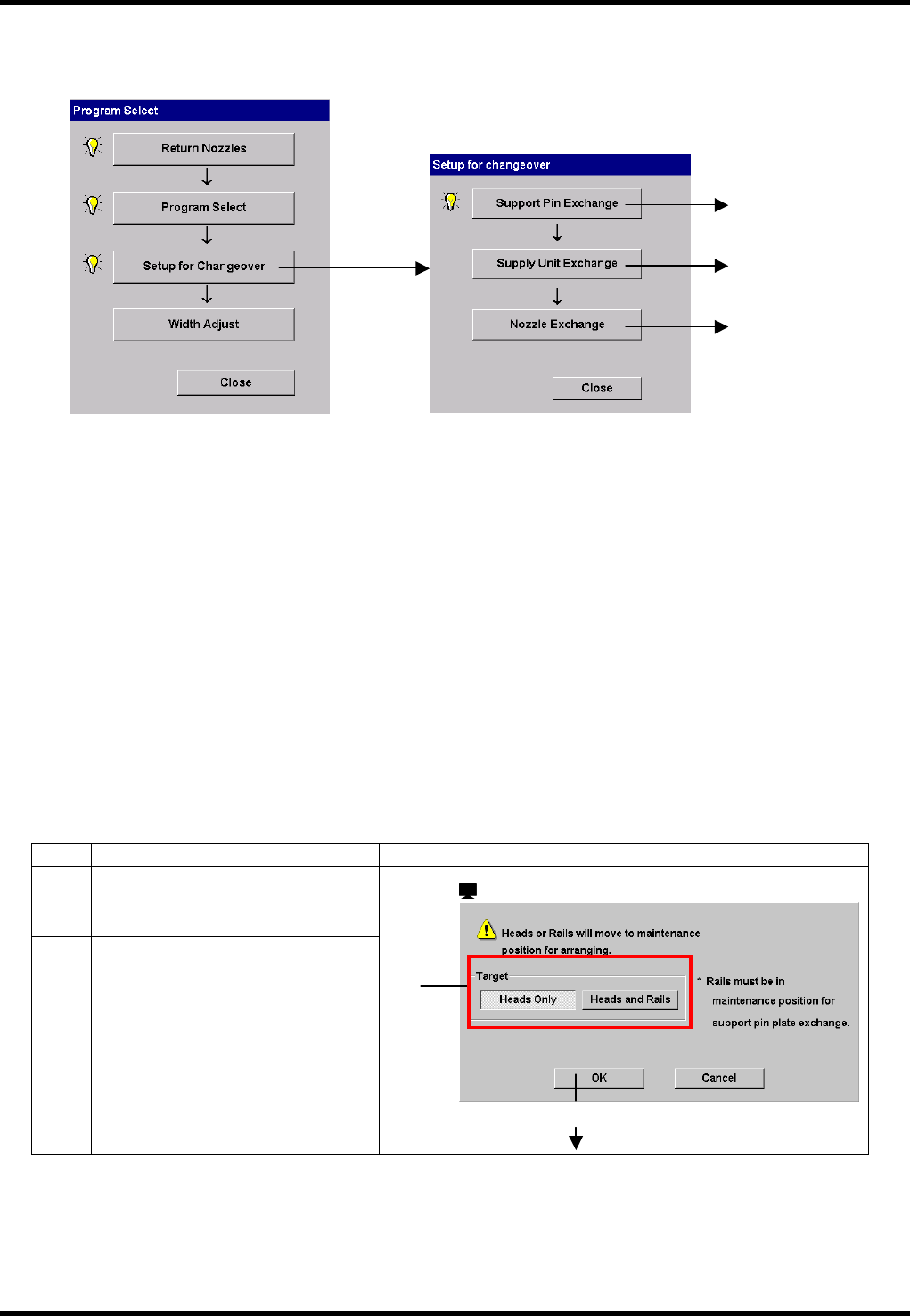

6.7.5 产品转型
选择产品转型，将显示由以下 3 个功能构成的菜单画面。
Support Pin Exchange(支撑销交换)
使吸头和导轨移动至待机位置，辅助支撑销交换等的各种交换、调整作业。
Supply Unit Exchange(供给部交换)
显示在供给部配置的供料器信息，辅助交换作业。
Nozzle Exchange(吸嘴交换)
辅助在吸嘴站配置的吸嘴的交换作业。
=注意=
无论是在 <Program Select(品种选择)>中选择了与吸嘴站的吸嘴设定状态不同的品种程序还是没有
此品种程序时，显示的 ‘Nozzle Exchange(吸嘴交换)’ 画面也不同。另外，不按照导向标记的步骤
进行时，将显示后者的画面。
产品转型的设置步骤
请按照下面的步骤，点击<Setup support for changeover(产品转型的设置辅助)> 进行工序的改变。
步骤 操作 结果、参考图 等
1.
按压< Support Pin Exchange(支撑
销交换)>。
显示 ‘移动至待机位置’ 画面。
2.
选择要移动的轴。
<Heads and Rails(吸头＋导轨)>仅
可在自动宽度调整(选项)有効时使
用。
3.
按<OK>。
选择的对象轴移动。
=提示= 1
6.7.6
6.7.7
6.7.8
: ‘移动至待机位置’
2.
3.
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-7

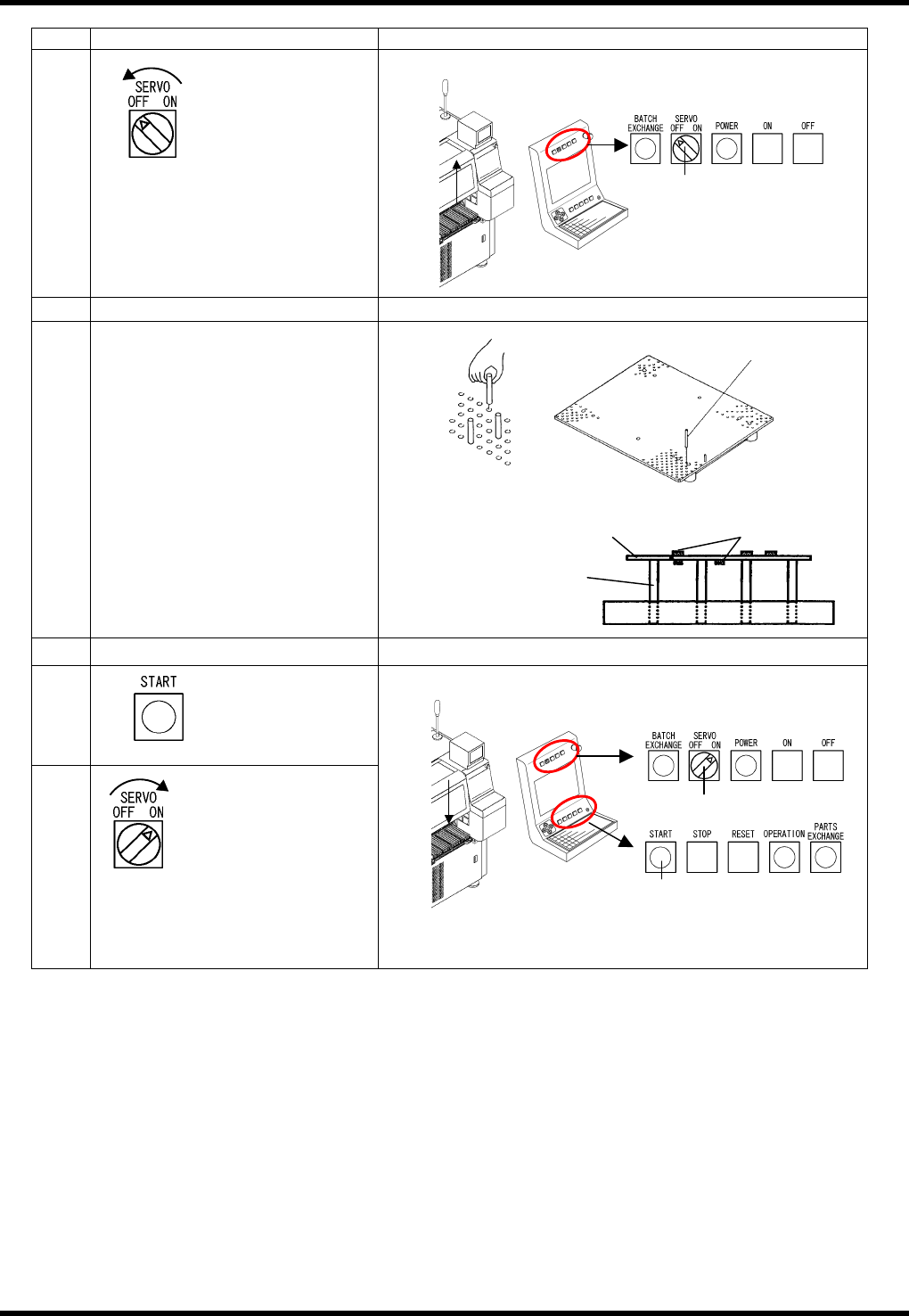

步骤 操作 结果、参考图 等
4.
设为 OFF。
电机为伺服解除状态。
5.
打开安全盖。 显示 ‘Safety stop(安全停止)’错误。
6.
进行各种交换、调整作业。
支撑销的交换
导轨宽度的调整
基板压板的调整
=提示= 2
==
有关上述操作请参照 ‘6.7.6 各种
交换、调整作业’ 。
7.
关闭安全盖。
8.
按
解除‘Safety stop(安全停止)’错误。
9.
设为 ON。
解除 ‘All-axes servomotors OFF(全轴伺服 OFF)’。
=提示= 1
未返回原点时，会显示‘返回原点指示’ 画面，请返回原点。
=提示= 2
为供给部整体交换方式(选购件)时，可以进行台车的拆卸作业。
==请参照‘供给部整体交换方式(选购件) ’ 。
5.
4.
元件 基板
支撑销
支撑销
7.
9.
8.
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-8

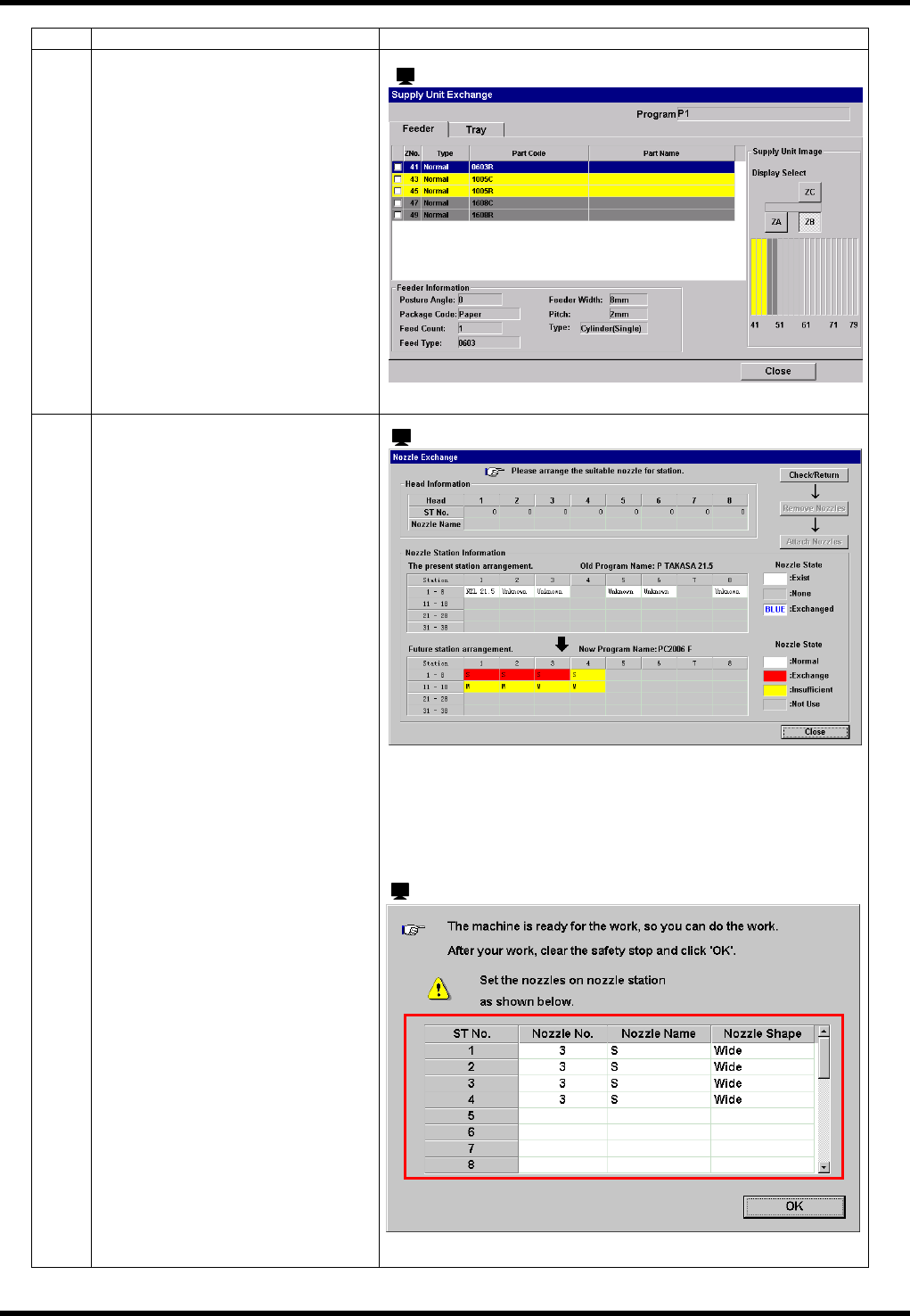

步骤 操作 结果、参考图 等
10.
按压<Supply Unit Exchange(供给
部交换)>，显示 ‘Supply Unit
Exchange(供给部交换)’ 画面。
==
有关 ‘Supply Unit Exchange(供给
部交换)’ 画面的操作，请参照
‘6.7.7 供给部交换作业’。
=注意=
发生品种转换异常或者没有操作此
步骤时，将不能显示 ‘Setup
support for changeover(产品转型
的设置辅助)’ 画面。
11.
按压<Nozzle Exchange(吸嘴交
换)>。
显示吸嘴交换画面。
==
有关 ‘Nozzle Exchange(吸嘴交
换)’ 画面的操作，请参照 ‘6.7.8 吸
嘴交换作业’。
=注意=
发生品种转换异常或者没有操作此步骤、不进行吸嘴交换时，
机器将显示 ‘交换准备完成’ 画面。此时，请手动确认吸嘴站
的吸嘴的状态。
:‘Supply Unit Exchange(供给部交换)’
:Nozzle Exchange(吸嘴交换)
: ‘Machine Ready(交换准备完成)’
