BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-8
步骤 操作 结果、参考图 等
10.
按压<Supply Unit Exchange(供给
部交换)>，显示 ‘Supply Unit
Exchange(供给部交换)’ 画面。
==
有关 ‘Supply Unit Exchange(供给
部交换)’ 画面的操作，请参照
‘6.7.7 供给部交换作业’。
=注意=
发生品种转换异常或者没有操作此
步骤时，将不能显示 ‘Setup
support for changeover(产品转型
的设置辅助)’ 画面。
11.
按压<Nozzle Exchange(吸嘴交
换)>。
显示吸嘴交换画面。
==
有关 ‘Nozzle Exchange(吸嘴交
换)’ 画面的操作，请参照 ‘6.7.8 吸
嘴交换作业’。
=注意=
发生品种转换异常或者没有操作此步骤、不进行吸嘴交换时，
机器将显示 ‘交换准备完成’ 画面。此时，请手动确认吸嘴站
的吸嘴的状态。
:‘Supply Unit Exchange(供给部交换)’
:Nozzle Exchange(吸嘴交换)
: ‘Machine Ready(交换准备完成)’
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-9
步骤 操作 结果、参考图 等

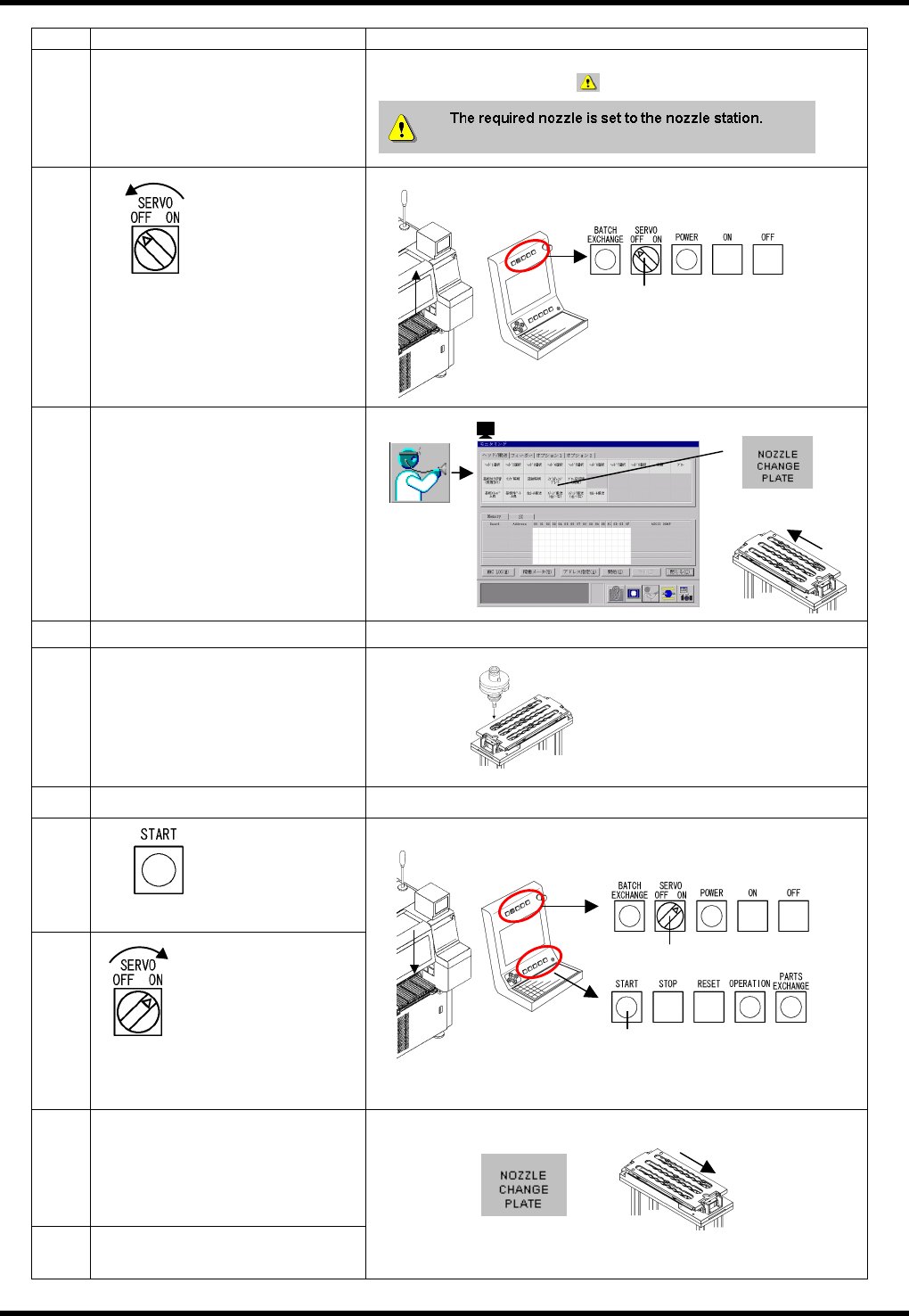

11.
=提示=
不进行吸嘴交换时，标记(
)的说明显示为如下。
12.
设为 OFF。
电机为伺服解除状态。
13.
用手打开 Nozzle change
plate(吸嘴交换底板)。
== 详细内容请参照 ‘Ope./
画面的说明 / 调整按钮’ 。
14.
打开安全盖。
显示 ‘Safety stop(安全停止)’错误。
15.
确认吸嘴
设置吸嘴
16.
关闭安全盖。
17.
按
18.
设为 ON。
解除‘Safety stop(安全停止)’错误。
解除 ‘All-axes servomotors OFF(全轴伺服 OFF)’。
19.
用手关闭 Nozzle change
plate(吸嘴交换底板)。
=提示=
此步骤仅在按照步骤 13.打开吸
嘴交换板时进行。
20.
关闭‘Monitor(监控)’画面。
: Monitoring （监控）
13.
19.
14.
12.
16.
18.
17.
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-10
Component
PC board

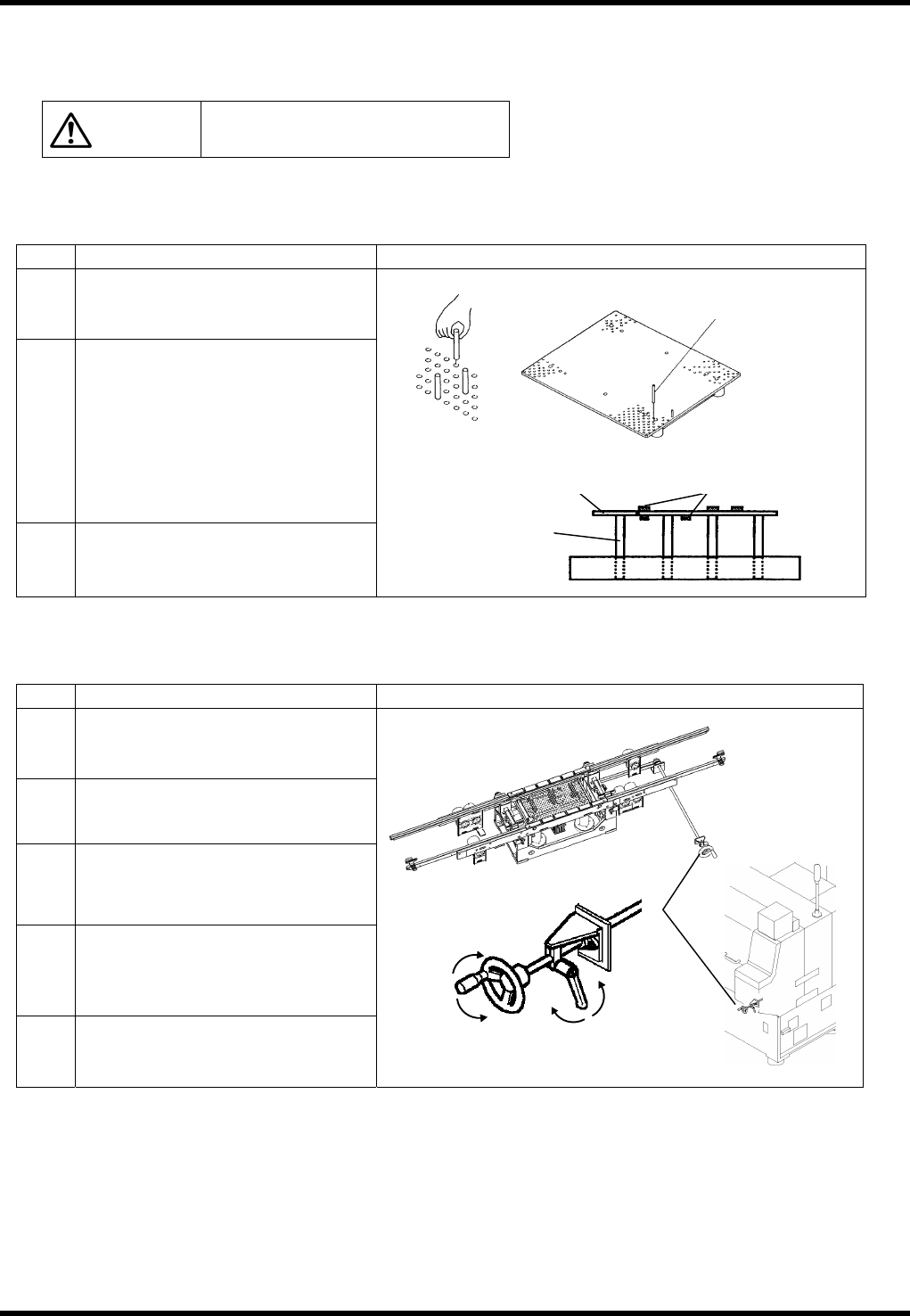

6.7.6 各种交换、调整作业
在 ‘Support Pin Exchange (支撑销交换)’ 画面中，可以进行支撑销交换等的各种交换、调整作业。
警告
进行交换作业时，将伺服设为 OFF
替换支撑销
步骤 操作 结果、参考图 等
1.
根据 ‘6.7.5产品转型的设置’准备。
确认如下各项：
SERVO 键开关 OFF
2.
根据基板的大小，把支撑销正确插入
支撑板。
支撑销时的注意事项：
确保支撑销均一的位于支撑板上。
确保支撑销不接触基板后侧的元
件。
垂直插入。
3.
返回 ‘6.7.5产品转型的设置’。
调整轨道宽度(不支持自动宽度调整时)
==当支持自动宽度调整时，参照 ‘6.7.9 调整轨道宽度’
步骤 操作 结果、参考图 等
1.
根据 ‘6.7.5产品转型的设置’准备。
确认如下各项：
SERVO 键开关 OFF
2.
松开锁。
3.
转手轮时，将导轨宽度调节到比基板
宽度宽 1 mm。
4.
拧紧锁。
5.
返回 ‘6.7.5 产品转型的设置’。
支撑销
基板 元件
支撑销
拧紧/ 松开
锁
变宽
变窄
