BM231
操作手册
2.1 安全注意事项
E35OCC-10-012-A0
2.1-3
2.1.3 操作上的注意事项
在主电源开关置于 ON 时，空气应以 0.43 MPa 进行供给。
如供给的不是 0.43 MPa，在运转时有可能损坏机器。
在主电源开关 ON 的状态下、不可拔下主控制器的卡。
如果靠近焊机，有产生误动作的危险，请勿靠近。
在对机器进行清洁时请勿使用气枪。
灰尘有可能对芯片造成污染。
在对机器附近进行清洁时，应在停止机器后进行。
为防患于未然，在机器安装后，请每年进行一次定期检查。
在运转中不可切断空气。
因未受控制而运转，有产生误动作的危险。
2.1.4 运转时的故障处理
运转作业中的故障可能会引起各种各样的危险状况。
设备的修理、调整作业只能由经过训练的熟练人员，并且是对整个安装及各位置可能产生的事故十分熟知的人
员来进行。
=注意=
以下现象和操作，有可能无法避免运转作业中的故障。
停电
运转过程中伺服电机的励磁处于 OFF 状态。
2.1.5 保养作业时的气压遮断
在进行保养作业前，请务必确认汽缸内没有残留气压。
=提示=
请参照维修手册的气压线路图。
BM231
操作手册
2.1 安全注意事项
E35OCC-10-012-A0
2.1-4
2.1.6 与充电部相关的危险部分
在本设备内部及周围的下述部分有危险的电力。
设备内部
X 轴、Y 轴 AC 伺服电机驱动器 : AC200V
X 轴、Y 轴再生装置 : AC200V
H 轴、θ轴 AC 伺服电机驱动器 : AC200V
TZA、TZB、TWA、TWB 轴 AC 伺服电机驱动器 : AC200V
R 轴 AC 伺服电机驱动器 (选购件) : AC200V
SSR : AC100V
主控制器 : AC200V
主电源开关 : AC200V ~ AC480V
噪音滤波器 : AC200V ~ AC480V
DC 电源 : AC200V
ZNR 基板 : AC200V
全球通用变压器 : AC200V, 220V, 380V, 400V, 420V, 480V
断路器、开关 : AC200V
警告
不要拆卸保护盖
周边设备
识别监控器 : AC100V
打印机 (选购件) : AC100V
2.1.7 停电时的注意事项
在自动运转中停电时，为了防止再次通电后产生的误动作请关闭主开关。
BM231
操作手册
2.2 警告标牌粘贴位置
E35OCC-10-022-A0
2.2-1
装备 3D 传感器（选购件）时
PC010201

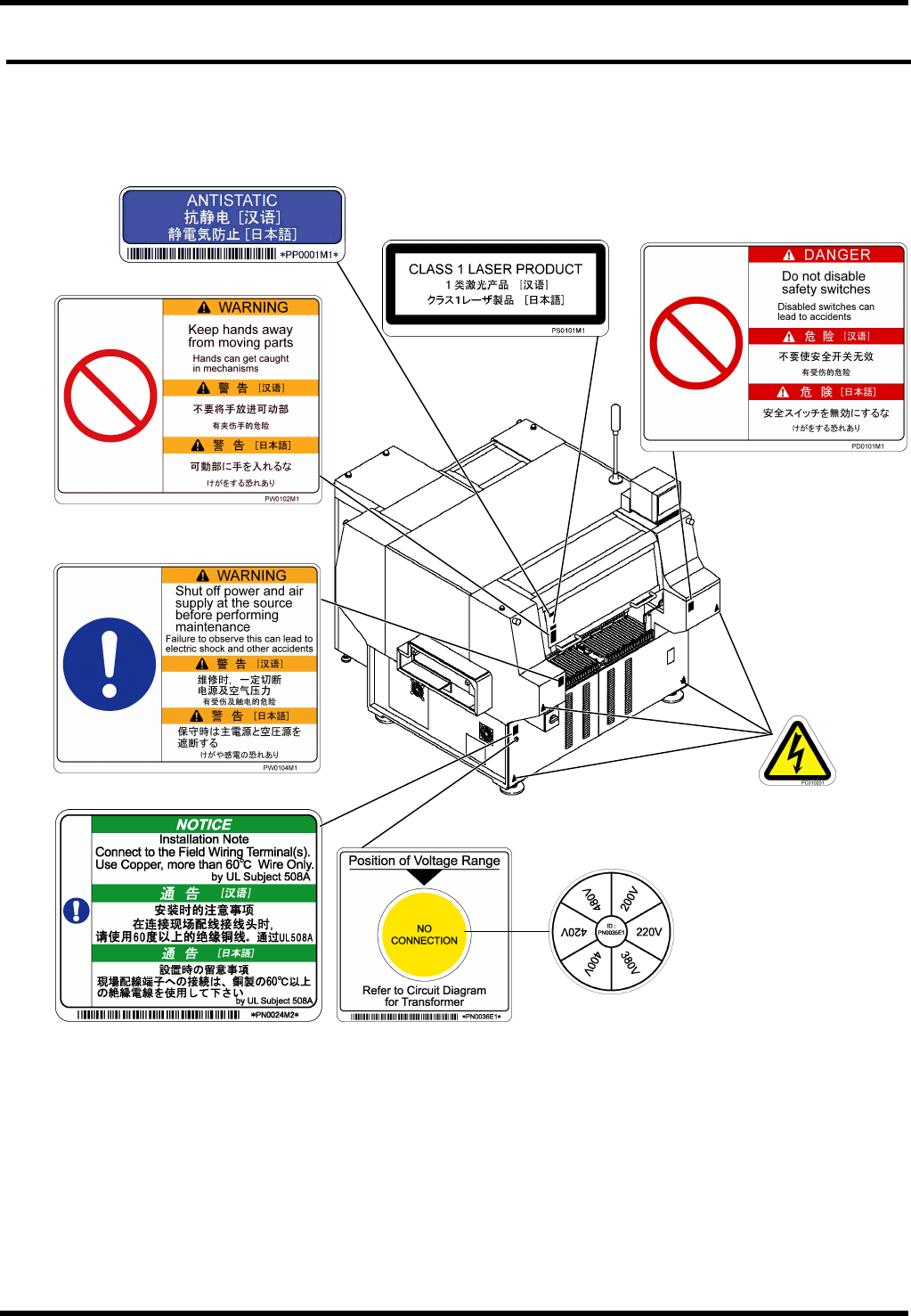

2.2. 警告标牌粘贴位置
E35OCC-10-022-A0
为正确、安全地使用本机，在主体的各部贴有下述内容的警告显示。
请正确阅读并遵守这些警告显示的内容。
前侧
PN0024M2 PN0036E1
PN0035E1
PW0102M1
PP0001M1
PD0101M1
PW0104M1
PS0101M1
