4.4. 调整按钮
E35OCC-15-052-A0
用手按动此按钮，可使设备的各种致动器运转。
这些按钮位于画面内，使用时点击。
这些按钮在手动模式下有效。
=提示=
在 AUTO 模式的一部分画面上，有时特定的键也有效。(示教键 等)。
每按 1 次按钮，会在 ON·OFF 之间转换。
按钮显示橙色时为 ON。
4.4.1 显示调整按钮

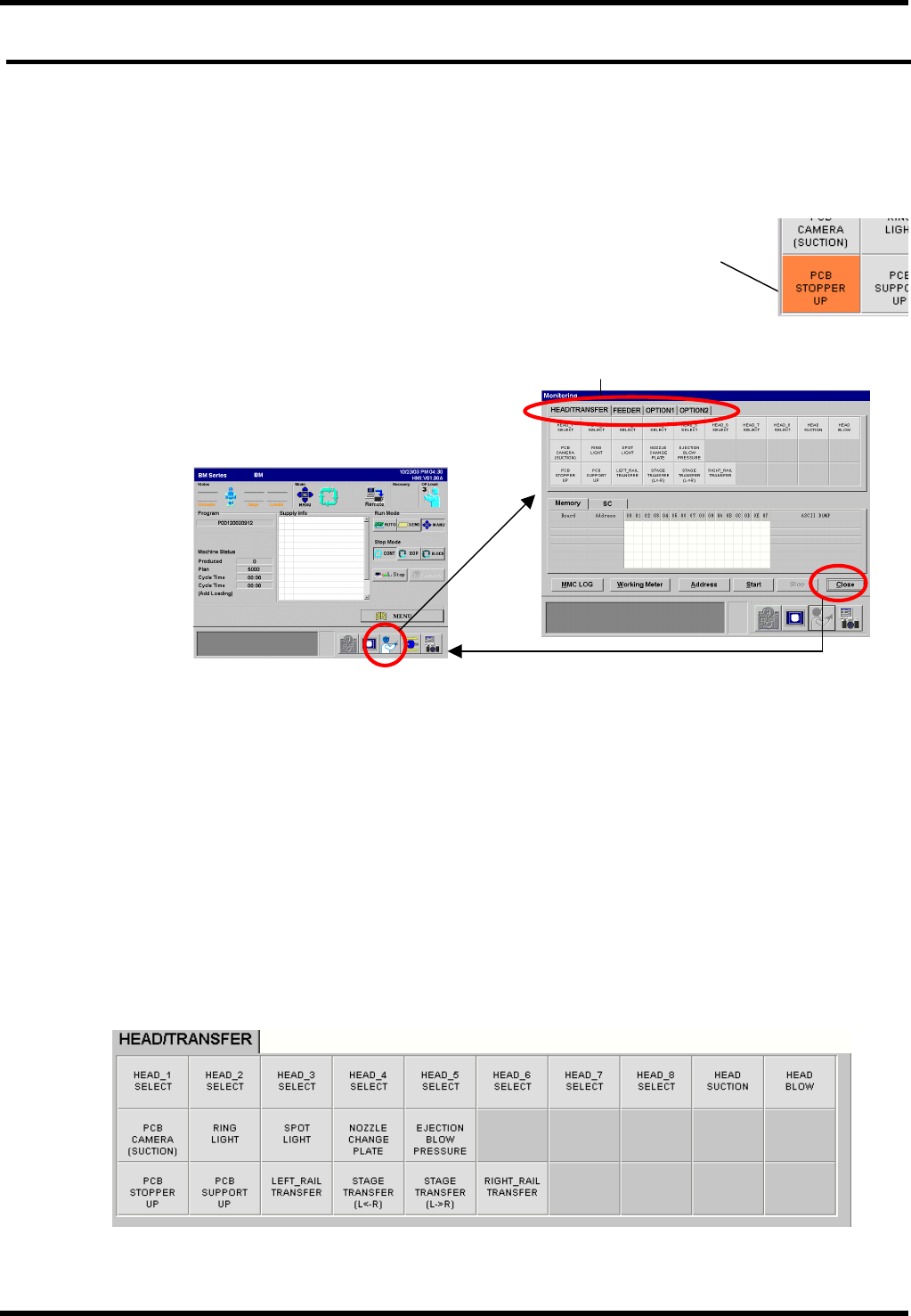

转换到控制画面
点击下部共通部的 <控制画面显示> 。
== 关于画面下部的控制部的操作方法，按请参照’Mtn / 系统检查功能 / 控制’ 。
选项卡的转换
按钮大致可分为以下几种选项卡。
[OPTION2] (选购件 2)在本设备中未使用。
[HEAD/TRANSFER] (吸头 / 搬送)
显示吸头和搬送部的动作按钮。
[FEEDER] (供料器)
显示供料器元件供给部的动作按钮。
[OPTION1] (选购件 1)
显示用于整体交换台车的动作按钮。
4.4.2 [HEAD/TRANSFER] (吸头 / 搬送)
ON
BM231
操作手册
4.4 调整按钮
E35OCC-15-052-A0
4.4-2

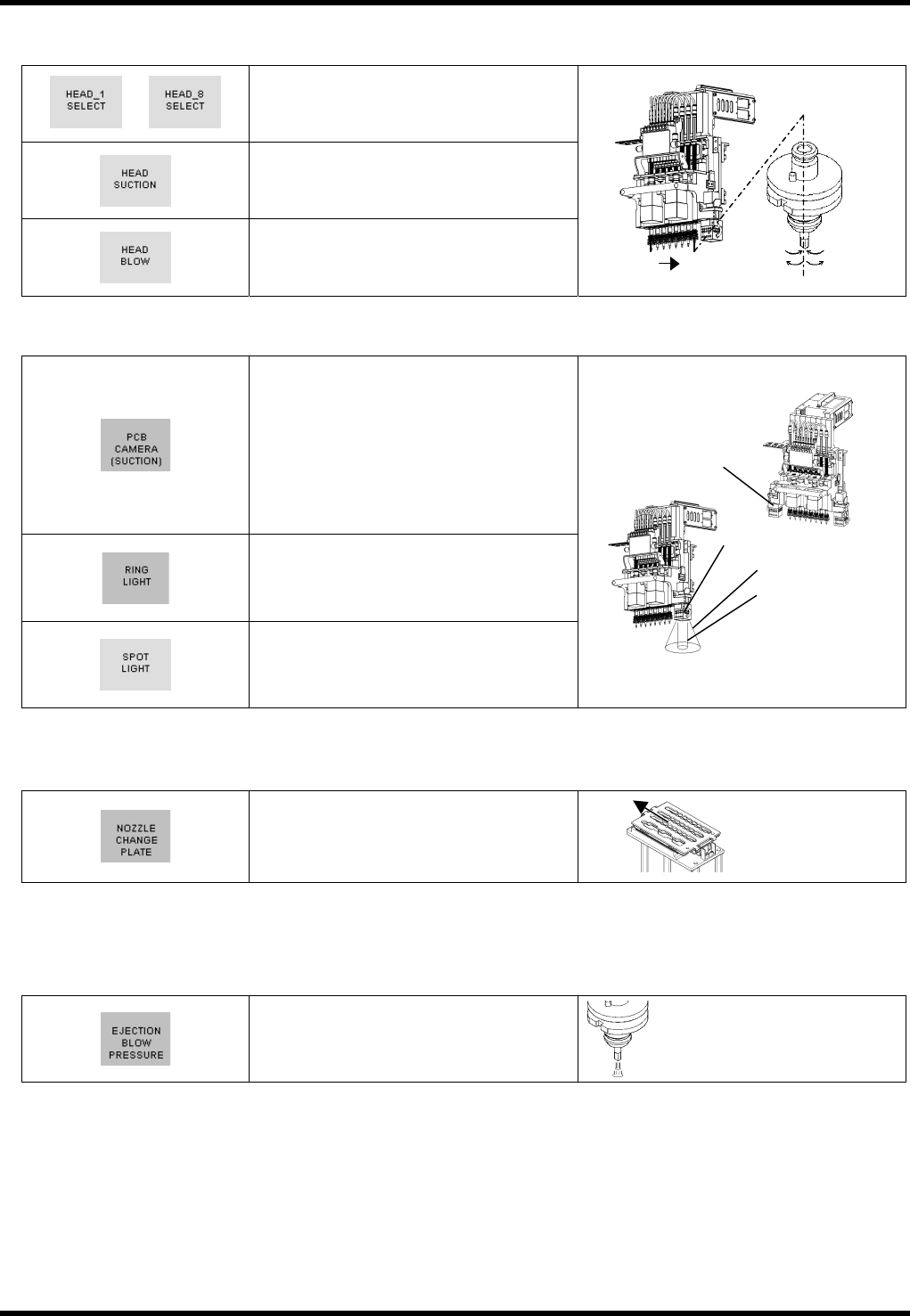

吸头
~
选择有效吸头。
a) 所选吸嘴的吸着阀动作。
b) 所选吸嘴的吹气阀动作。
基板照相机
切换带有照明的照相机。
OFF :
基板照相机 1 （用于基板识别的照相
机）
ON :
基板照相机 2 （用于吸着位置示教的
照相机、选购件）
a) 环状照明亮灯。
b) 点射照明亮灯。
吸嘴站
a) 吸嘴交换装置滑动。
=注意=
吸头位于吸嘴站上时，请事先执行原点复归或向待机位置移动。
==请参照 ‘Ope. / 各种功能 / 轴动作’ 。
元件废弃
转换用于元件废弃等的吹气气压的强
弱。
a) 环状
b) 点射
基板照相机 1
基板照相机 2
(选购件)
a)
1 8
a)
b)
