BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-17
4. 动作按钮
<Check / Return> (确认 / 返回): 进行符合贴装头状态的下述动作。
无吸嘴 → 吸嘴有无检测
有吸嘴 → 吸嘴返回
<Remove Nozzles> (吸嘴拆卸): 把不使用的吸嘴从吸嘴站拆卸到贴装头。
<Attach Nozzles> (吸嘴安装): 把需要的吸嘴从贴装头安装到吸嘴站。
=提示=
在进行动作之前，因确认指示或条件设定画面上有显示，请按照画面上的显示进行操作。
未返回原点时因 ‘Origin Return Instruction’ (返回原点指示) 画面上有显示、请返回原点。
5. <Close>(关闭)
关闭 ‘Nozzle Exchange’ (吸嘴交换) 画面，显示 ‘Move to maintenance position’ (待机位置移动) 画面。
站信息的颜色显示
站信息根据吸嘴的交换状态变为可识别。
识别用 3 种方式 (背景颜色、文字颜色、吸嘴名称) 表示以下内容。
=提示=
按下动作按钮后，确认吸嘴的状态时，可以进行在变更吸嘴状态时显示的最新信息的更新。
当前的站配置
白色背景：有 表示吸嘴在站上存在的状态。
灰色背景：无 表示吸嘴在站上不存在的状态。
黒色文字的吸嘴名称：
表示为变更吸嘴的站。
从到目前为止的生产品种的吸嘴站数据中显示吸嘴名称。
蓝色文字的吸嘴名称：
表示进行了吸嘴的安装、变更了状态的站。
从选择中的生产品种的吸嘴站数据中显示吸嘴名称。
=提示=
吸嘴名称的显示变为 ‘Unknown’ (不明) 时，表示处于下面的状态。
在品种程序内的吸嘴站数据中，将 ‘Use’ (使用有无) 设定为无效。
在品种程序内的吸嘴站数据中，未设定 ‘Nozzle Name’ (吸嘴名称)。
今后的站配置
白色背景：正常 表示不需要进行吸嘴交换，可以进行生产的状态。
红色背景：交换
表示设定了不同的吸嘴，需要进行吸嘴交换的状态。
(卸下吸嘴之后需要进行吸嘴的安装。)
黄色背景：不足 表示生产中使用的吸嘴站不存在，需要安装吸嘴的状态。
灰色背景：未使用 表示生产中不使用的站，对动作没有影响的状态。
吸嘴名称： 显示选择中的生产品种的吸嘴站数据中使用的部分。
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-18

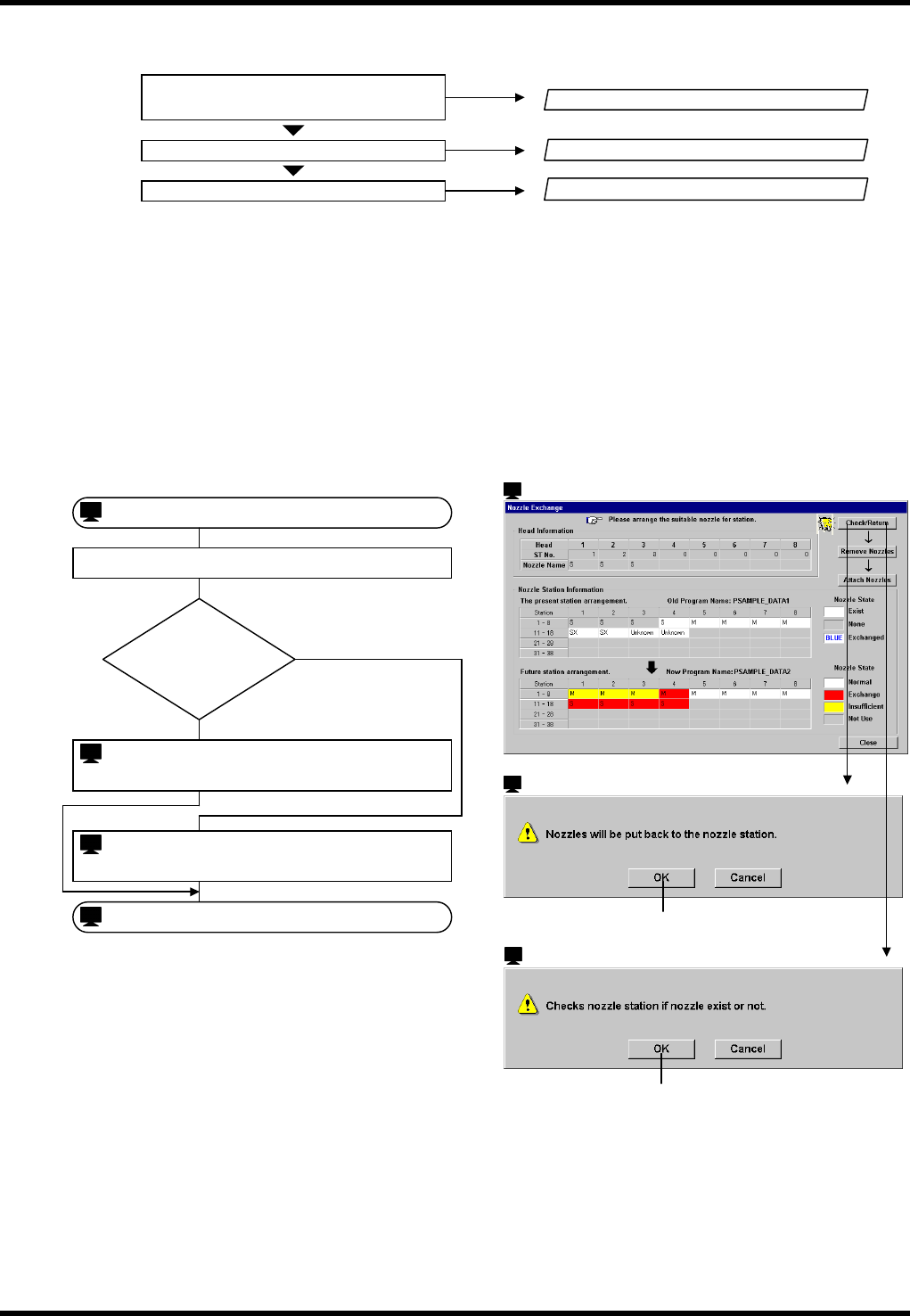

吸嘴交换的流程
吸嘴交换按照标记进行以下的工序。
=注意=
贴装头上安装有吸嘴时，需要暂时返回到站内。吸嘴的交换首先要从站内卸下全部需要交换的吸嘴。但是
也可以和吸嘴的安装交替进行。
吸嘴的交换作业中途结束 (按 <Close> (关闭) ) 的情况下，因为站内设置的吸嘴未被确认，所以再次显示
‘Nozzle Exchange’ (吸嘴交换) 画面时吸嘴的状态和画面的显示可能会不同。
<Check / Return> (确认 / 返回) 的操作步骤
如果按 <Check / Return> (确认 / 返回) 将显示各动作的确认指示画面。
请按照以下的步骤进行吸嘴有无检查或返回。
=提示= 1
未返回原点时，因在 ‘Origin Return Instruction’ (原点返回指示) 画面上有显示，请返回原点。
=注意= 1
按 <Cancel> (取消) 时，不进行动作就返回 ‘Nozzle Exchange’ (吸嘴交换) 画面，但是不进入下一工序。
检查吸嘴的状态。
(配合吸嘴返回进行)
安装使用的吸嘴
卸下需要交换的吸嘴
参照
<Check / Return>
(
确认
/
返回
)
的操作步骤
参照 <Remove Nozzles>
(
吸嘴拆卸
)
的操作步骤
参照 <Attach Nozzles
>
(
吸嘴安装
)
的操作步骤
: ‘Nozzle Exchange’ (吸嘴交换)
: ‘Confirmation of nozzle check’ (吸嘴有无检测确认指示
)
2.
<OK>
1.
<Check/Return> (确认 / 返回)
贴装头上
有吸嘴吗?
: ‘Confirmation of nozzle return’ (吸嘴返回确认指示)
2.
<OK>
: ‘Nozzle Exchange’ (吸嘴交换)
=提示= 1
=注意= 1
=注意= 1
: ‘Nozzle Exchange’ (吸嘴交换)
: ‘Confirmation of nozzle return’ (吸嘴返回确认指示)
: ‘Confirmation of nozzle check’ (吸嘴有无检测确认指示)
2.
2.
BM231
操作手册
6.7 品种切换
E35OCC-21-062-C0
6.7-19
<Remove Nozzles> (吸嘴拆卸) 的操作步骤
如果按 <Remove Nozzles> (吸嘴拆卸) 就会显示出拆卸动作的条件设定画面。
请按照以下的步骤进行吸嘴有无检查或返回。
=提示= 1
未返回原点时，因 ‘Origin Return
Instruction’ (原点返回指示) 画面上有显示，
请返回原点。
按 ‘Monitoring’ (监视) 画面的 <NOZZLE
CHANGE PLATE> (吸嘴变更板) 打开吸嘴
站的板时，需要进行吸嘴有无的确认。(显示
‘confirmation Instruction’ (确认指示) 画
面。)
=提示= 2
需要交换的站 No. 按照编号的升序检索自
动设定。
设定不需要交换的站 No. 后，按 <OK> 时
会变成错误。
有的贴装头因受可动范围的限制有不能从
站中卸下吸嘴的情况，请参考吸嘴交换条件
输入站 No.。
== 关于吸嘴的交换条件请参照 ‘Ref. /
设备规格 / 吸嘴站规格’。
设定了 NG 的贴装头不能输入站 No.。
==关于 NG 贴装头请参照 ‘Ref. / 机器设定 / 运转条件数据设定’。
3. 的 ZNo. 是为了方便用手拆卸贴装头上安装的吸嘴而设定的作业位置。
=注意= 1
请注意如果按 4. <OK> 贴装头动作后，就会从站内向贴装头拆卸吸嘴。
=注意= 2
请注意如果按 5. <OK> 贴装头动作后，贴装头 1 就会向 3. 中设定的 ZNo. 移动。
移动后，请用手卸下贴装头上的吸嘴。
卸下的吸嘴名称将不在站信息中显示。
: ‘Nozzle Exchange’ (吸嘴交换)
: ‘Confirmation of removal’(拆卸确认)
5.
<OK>
1.
<Remove Nozzles> (吸嘴拆卸)
: ‘Mounting Nozzle’ (贴装吸嘴设定)
=提示= 1
=注意= 2
: ‘Setting removal condition’ (拆卸条件设定)
2.
3.
4.
输入拆卸的吸嘴站 No.
输入使贴装头 1 移动的 ZNo.
<OK>
=提示= 2, =注意= 1
1.
4.
: ‘Nozzle Exchange’ (吸嘴交换)
: ‘Setting removal condition’ (拆卸条件设定)
: ‘Confirmation of removal’(拆卸确认)
2.
3.
: ‘Nozzle Exchange’ (吸嘴交换)
5.
