BM231
操作手册
4.1 画面构成
E35OCC-15-012-D0
4.1-2
4.1.2 上部共用部
上部共用部主要显示当前的机械状态。
No
显示 状态、功能
表示在 AUTO（全自动）, SEMI（半自动）中因设备错误之外
的原因造成的停止状态。
因吸着错误、识别错误而停止时，也会出现此显示。
表示在 AUTO（全自动）, SEMI（半自动）中因设备 EOP 的原
因造成的停止状态。
表示在 AUTO（全自动）, SEMI（半自动）中，设备处于正在
运转状态。
表示因元件用完错误或者无供料器的错误造成的停止中。
1
设备状态
表示因安全停止或元件用完错误以外的错误造成的停止。
表示无基板状态。
表示有基板状态。
表示基板搬送中。
也包括因基板搬入等待/基板搬出等待使搬送动作处于等待的状
态。
交错显示无基板及有基板。
工作台部
表示正在通过的运行状态。
表示等待基板搬入状态。
从基板搬送开始经过一定时间之后，就变成此种状态，基板搬
送等待错误计测开始。
在可搬送的状态下进行搬送。
上载导轨部有基板的状态。
上载导轨部无基板的状态。
STATUS
2
基板状態
上载导轨
部
按<L.Stop> （L.停止），使基板搬入处于停止状态。
1 2 3 4 5 6 7
BM231
操作手册
4.1 画面构成
E35OCC-15-012-D0
4.1-3
No
显示 状态，功能
是基板搬出等待（不能从工作台部向下载导轨部搬出基板）
状态。
在可搬送状态下进行搬送。
下载导轨部有基板的状态。
STATUS
2
基板状態
下载导
轨部
下载导轨部无基板的状态。
AUTO(全自动)
是进行生产时的模式。
当运转条件的高速方式被选择为 ‘高速’ 时的显示。
没有安装吸头照相机的机器，不具备此高速方式的功能。
AUTO(全自动)
是进行生产时的模式。
当运转条件的高速方式被选择为 ‘标准’ 时的显示。
SEMI (半自动)
是进行动作确认时的模式。
不进行元件吸附。
3
运转模式
MANUAL(手动)
是进行机型切换及副操作盘上进行操作的模式。
CONT (连续动作)
只要无错误发生或操作人员的指令则程序连续运行。
EOP (End Of Program)
执行完最后一个程序后停止。
4
停止模式
BLOCK（程序块）
仅执行程序的一个程序块，就停止。
ON LINE（在线）
是进行及主机通信、数据搬送及设备管理的模式。
MODE
5
通信模式
REMOTE（遥控）
在 ON LINE 上增加，是可从主机摇控的模式。
RECOVERY
6
自动补料
机械因吸着错误而停止时显示。
<Recovery>（自动补料）有效。
因元件用完而跳过贴装时不显示。
显示当前的操作级别，要移动到上一级别，需输入密码。
OP.LEVEL
7
Operation Level
（操作级别）
LEVEL1 LEVEL2 LEVEL3
BM231
操作手册
4.1 画面构成
E35OCC-15-012-D0
4.1-4

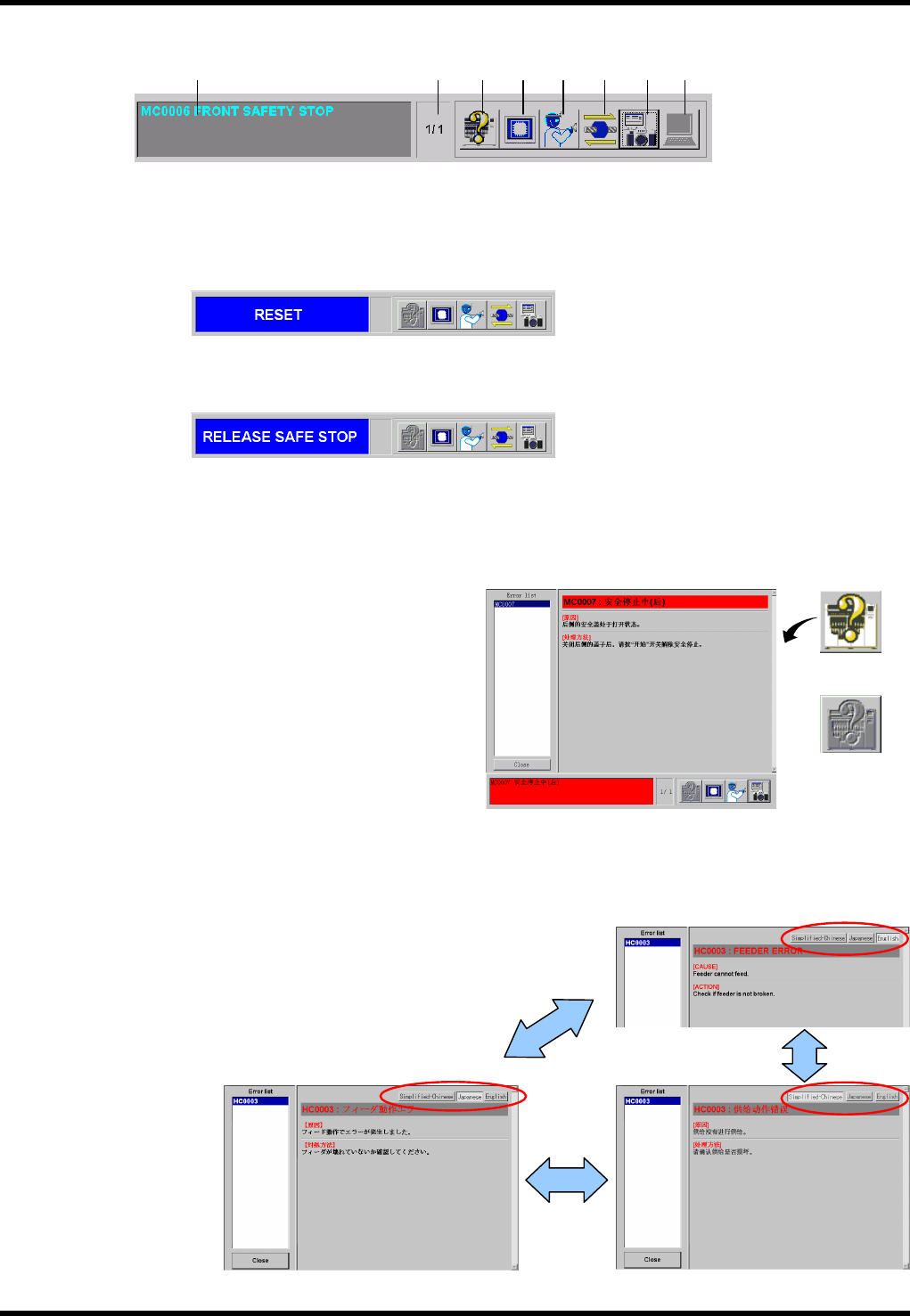

4.1.3 下部共用部
1. 错误信息显示区域
如果发生错误、就会显示错误代码及错误名称。
== 请参照附录 ‘错误代码表' 。
按下操作盘的 "RESET"（复位）,在执行复位时就会显示 "RESET"（复位）。
按一下 "START"（开始），要解除安全停止(开盖 等)时,就会闪现‘RELEASE SAFE STOP’（安全停止解
除）。
2. 发生错误数的显示区域
到目前为止产生的错误总数(m)及当前显示错误的发生顺序(n)用 n/m 的形式显示出来。
3. 提示画面显示按钮
该按钮在发生错误时有效。
按动该按钮则显示当前发生的错误列表。
选择错误，当有提示数据时会显示该错误。
=提示=
关于出厂时设定的特定错误，在错误发生时会自动出
现提示画面。
对于这些错误信息如条件具备可自动关闭和用
<Close>（关闭）按钮进行操作二种情况。
只要错误不解除，即使用<Close>（关闭）按钮关闭，也会通过< hint screen displayed >（提示画面显示）按
钮再次显示。
=提示=
用画面右侧上面的语言按钮，可以转换提示画面的
语言种类。
Simplified-Chinese: 中国语
Japanese: 日本语
English: 英语
按钮有效
按钮无效
英语
中国语 日本语
1 2 3 4 5 6 7 8
