BM231
操作手册
4.1 画面构成
E35OCC-15-012-D0
4.1-3
No
显示 状态，功能
是基板搬出等待（不能从工作台部向下载导轨部搬出基板）
状态。
在可搬送状态下进行搬送。
下载导轨部有基板的状态。
STATUS
2
基板状態
下载导
轨部
下载导轨部无基板的状态。
AUTO(全自动)
是进行生产时的模式。
当运转条件的高速方式被选择为 ‘高速’ 时的显示。
没有安装吸头照相机的机器，不具备此高速方式的功能。
AUTO(全自动)
是进行生产时的模式。
当运转条件的高速方式被选择为 ‘标准’ 时的显示。
SEMI (半自动)
是进行动作确认时的模式。
不进行元件吸附。
3
运转模式
MANUAL(手动)
是进行机型切换及副操作盘上进行操作的模式。
CONT (连续动作)
只要无错误发生或操作人员的指令则程序连续运行。
EOP (End Of Program)
执行完最后一个程序后停止。
4
停止模式
BLOCK（程序块）
仅执行程序的一个程序块，就停止。
ON LINE（在线）
是进行及主机通信、数据搬送及设备管理的模式。
MODE
5
通信模式
REMOTE（遥控）
在 ON LINE 上增加，是可从主机摇控的模式。
RECOVERY
6
自动补料
机械因吸着错误而停止时显示。
<Recovery>（自动补料）有效。
因元件用完而跳过贴装时不显示。
显示当前的操作级别，要移动到上一级别，需输入密码。
OP.LEVEL
7
Operation Level
（操作级别）
LEVEL1 LEVEL2 LEVEL3
BM231
操作手册
4.1 画面构成
E35OCC-15-012-D0
4.1-4
4.1.3 下部共用部
1. 错误信息显示区域
如果发生错误、就会显示错误代码及错误名称。
== 请参照附录 ‘错误代码表' 。
按下操作盘的 "RESET"（复位）,在执行复位时就会显示 "RESET"（复位）。
按一下 "START"（开始），要解除安全停止(开盖 等)时,就会闪现‘RELEASE SAFE STOP’（安全停止解
除）。
2. 发生错误数的显示区域
到目前为止产生的错误总数(m)及当前显示错误的发生顺序(n)用 n/m 的形式显示出来。
3. 提示画面显示按钮
该按钮在发生错误时有效。
按动该按钮则显示当前发生的错误列表。
选择错误，当有提示数据时会显示该错误。
=提示=
关于出厂时设定的特定错误，在错误发生时会自动出
现提示画面。
对于这些错误信息如条件具备可自动关闭和用
<Close>（关闭）按钮进行操作二种情况。
只要错误不解除，即使用<Close>（关闭）按钮关闭，也会通过< hint screen displayed >（提示画面显示）按
钮再次显示。
=提示=
用画面右侧上面的语言按钮，可以转换提示画面的
语言种类。
Simplified-Chinese: 中国语
Japanese: 日本语
English: 英语
按钮有效
按钮无效
英语
中国语 日本语
1 2 3 4 5 6 7 8
BM231
操作手册
4.1 画面构成
E35OCC-15-012-D0
4.1-5

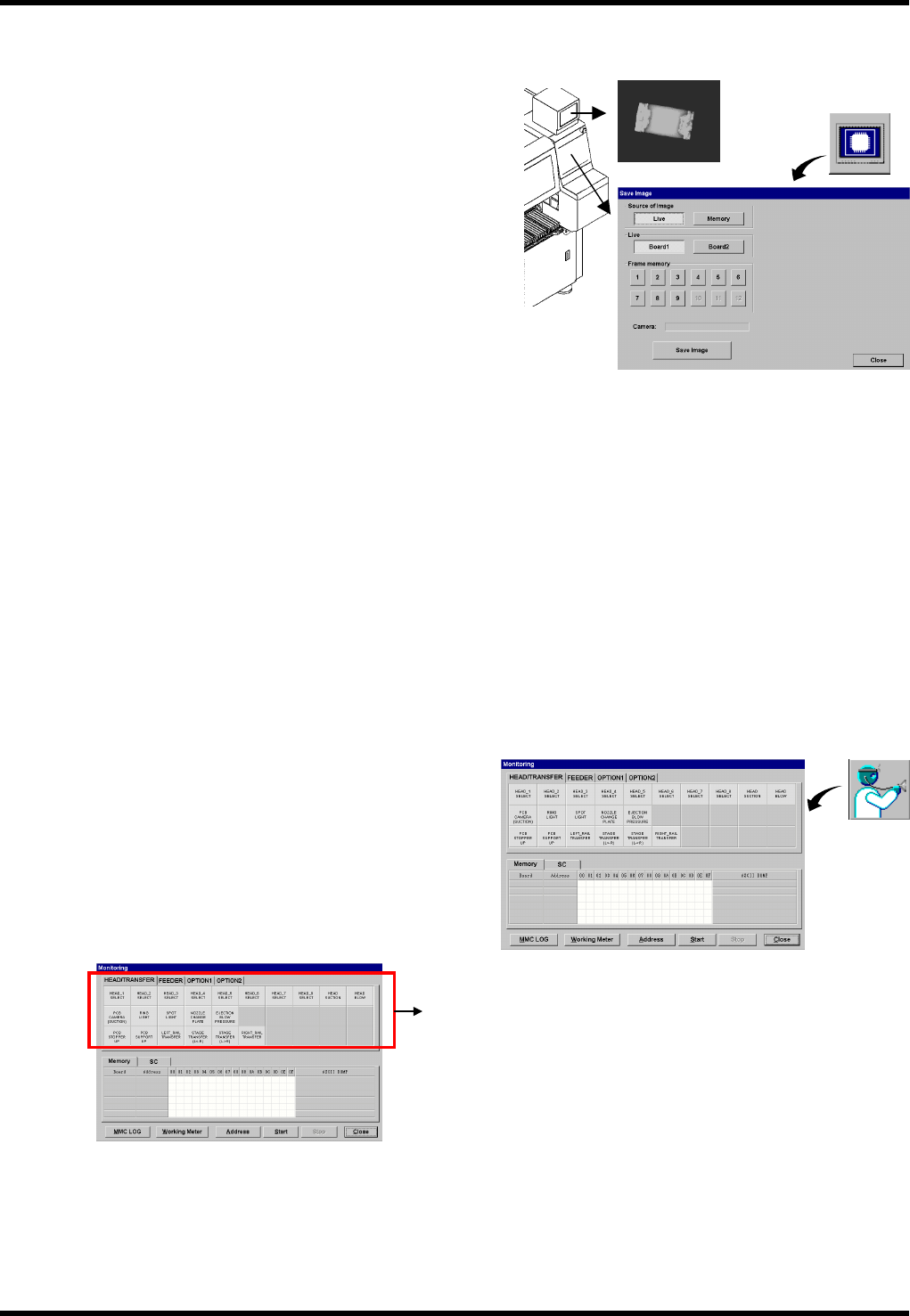

4. 识别照相机图像显示按钮
将图像显示在监控器上
Source of Image（图像输入源）
< Live >（原图）:
显示基板识别照相机的图像时点击。
< Memory >（存储器）:
显示在设备内存储器中的识别图像时，
按下该按钮。
显示图像用‘Frame Memory’（帧存储器）切换。
=提示=
进行完元件识别或基板识别的图像会自动被读入到帧
存储器中。
帧存储器编号 1~8中存储各吸头的识别图像,9号存储
基板识别图像。
Live（原图）
<Board1>（基板 1）,<Board2>（基板 2）按钮仅在选购件的吸着位置照相机存在时显示。
<Board1>（基板 1）:
显示基板识别照相机的原图。
<Board2>（基板 2）:
显示吸着位置示教用照相机的原图。
<Save Image>(保存图像数据)
将帧存储器中的图像保存到软盘或者设备的硬盘中。
不能保存原画。
保存在设备内硬盘中的图像，既可以在记录数据输出画面中参照，也可以保存到软盘中。
== 请参照 ‘Ref / 数据输入输出 / 记录数据输出’
5. 监控画面显示按钮
显示监控画面时，按下该按钮。
操纵控制画面由以下部分构成。
使设备各部分运转的手动开关的显示部分
==请参照‘Ope / 图像的说明 / 调整按钮’ 。
确认设备的输入、输出信号状态的监控图像部分。
==请参照 ‘Mtn / 系统检测机能 / 操纵控制'。
=提示=
仅在运转模式为 ‘MANU’（手动）时显示。
在‘AUTO’（全自动）, ‘SEMI’（半自动）模式下不显示。
