BM231
操作手册
3.1 装置全体
E35OCC-13-012-A0
3.1-5
托盘供给部

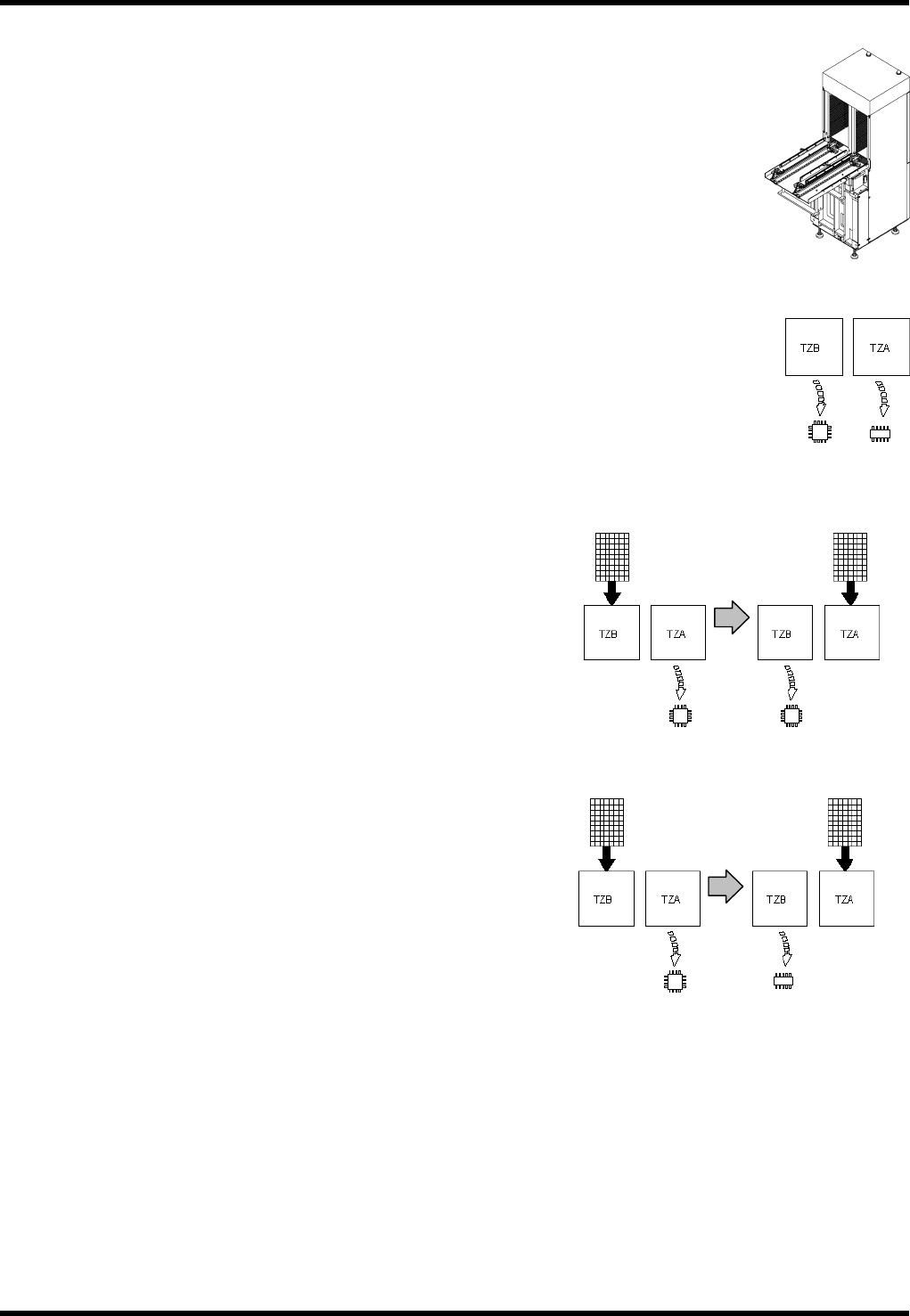

在左右各 40 层升降机上共可设置 80 种托盘。
左右升降机各自独立动作。
动作有以下 3 种模式，适用于从少品种大量生产到多品种少量生产的多种生产形态。
连接模式 (Connection Mode)
该模式最适合元件种类较多的生产。
使用 TZA、TZB 两个升降机，最多可贴装 80 种元件。
交换模式 (Exchange Mode)
该模式最适合少品种、大量、长时间的生产。
将同一元件设置于托盘 A (TZA)和托盘 B (TZB)两个升降
机上。
生产中，在 TZA 的元件用完时，在 TZB 上自动补料并在
TZB 上继续生产。
在生产中，由 TZB 向 TZA 补充元件。
准备模式 (Preparation Mode)
该模式最适合多品种、少量、机种切换频繁的生产。
在 TZA 上生产时，为 TZB 准备如下品种。
生产
补充
生产
补充
B 品种
A 品种 B品种
C 品种
BM231
操作手册
3.1 装置全体
E35OCC-13-012-A0
3.1-6
3.1.4 轴的构成
方向
-(减少)方向 +(增加)方向
设备前侧
YR
YL
X
TZA
TZB
TWB
TWA
R : 选购件
H5…H8
θ2
θ1
H1…H4
S (选购件)
