BM231
操作手册
3.2 托盘升降部的开关 (选项)
E35OCC-13-132-A0
3.2-8
3.2.9 台车整体交换开关 (选项)
用于在机种切换时整体交换供料器。
在每个供给单元上设置一个开关。
可使用台车的供给单元仅限 ZA,ZB。

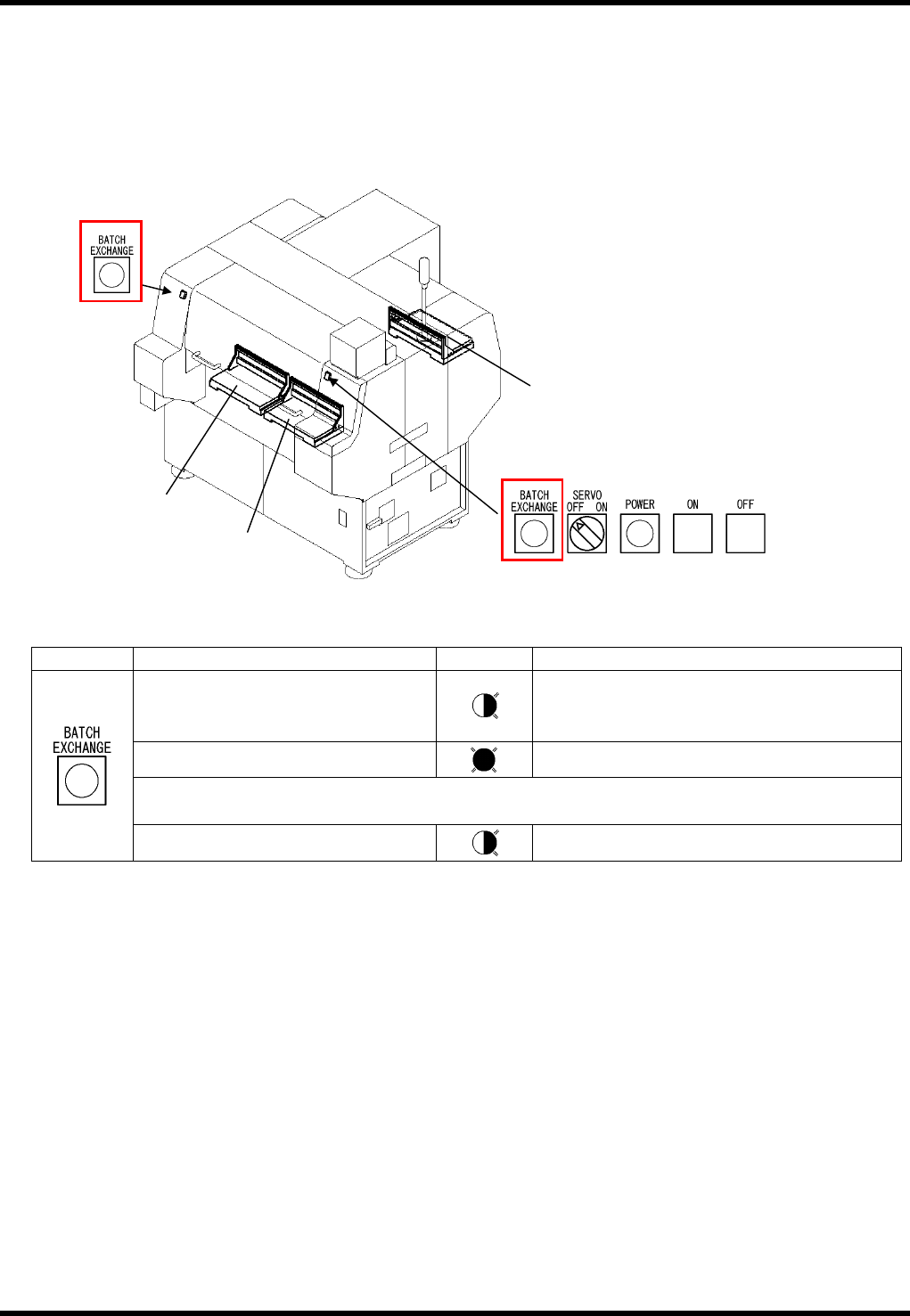

开关的位置
开关的使用方法
开关 操作 LED 显示 设备状态
机种切换
/ 准备
→显示‘交换准备完成’ 画面
可以开始整体交换
按动开关
解除供给部连锁
(进行供料器整体交换)
==请参照 ‘Ope. / 生产步骤 / 台车的使用方法’ 。
按动开关
供给部联锁
ZA
ZB
ZC : 不能使用台车。
BM231
操作手册
3.2 托盘升降部的开关 (选项)
E35OCC-13-132-A0
3.2-9
3.2.10 托盘升降部的开关
==关于开关的使用方法，请参照 ‘Ope. / 生产步骤 / 元件用完对策:托盘元件’ 。
开关的功能
开关 LED 显示 功能,状态
将托盘升降机移至交换位置。
正常运转状态。
托盘升降机位于交换位置。
向元件用完的 Z 编号 (解除了反转显示的 Z 编号)发出完成指示。
不能指示。
托盘升降机位于交换位置。可交换托盘。
显示面板的按钮
显示面板为接触面板。
面板的左半部分表示托盘 A (Z201 ~ 240)的状态。
面板的右半部分表示托盘 B (Z301 ~ 340)的状态。
不是按钮。
按钮 状态 功能,状态
显示托盘内的各 Z 编号的状态。
一般显示 : 元件未用完。
反转显示 : 元件用完。
单击，返回一般显示。
每 10 个 Z 编号进行一次滚动。
反转显示的全部 Z 编号返回一般显示。
=提示=
为了省电，显示面板约 10 分钟内不被操作，显示将会消失。
触及画面，再次显示。
:亮灯 :闪烁 :熄灯
BM231
操作手册
3.2 托盘升降部的开关 (选项)
E35OCC-13-132-A0
3.2-10
