选件手册 4022 593 51431 4-34 供料器服务店 07.01 维修 ITF d. 从线缆上卸下滚轮针 • 使用冲压器 ~ 1.5 mm 卸下销 针 (265) ，以卸下滚轮 (261) 。卸下滚轮后 更容易插入线缆。滚轮需要更换 时，也可以完成此操作。 e. 必要时，更换线缆。新线缆在供应 商处进行调整。 • 若更换了线缆，线缆顶端是较 小的圆环端。将此部 分插入把手后部，然后将其穿过把 手。 备注： 一个实用技巧是使用渔…
4022 593 51431 选件手册
07.01 供料器服务店 4-33
维修 ITF

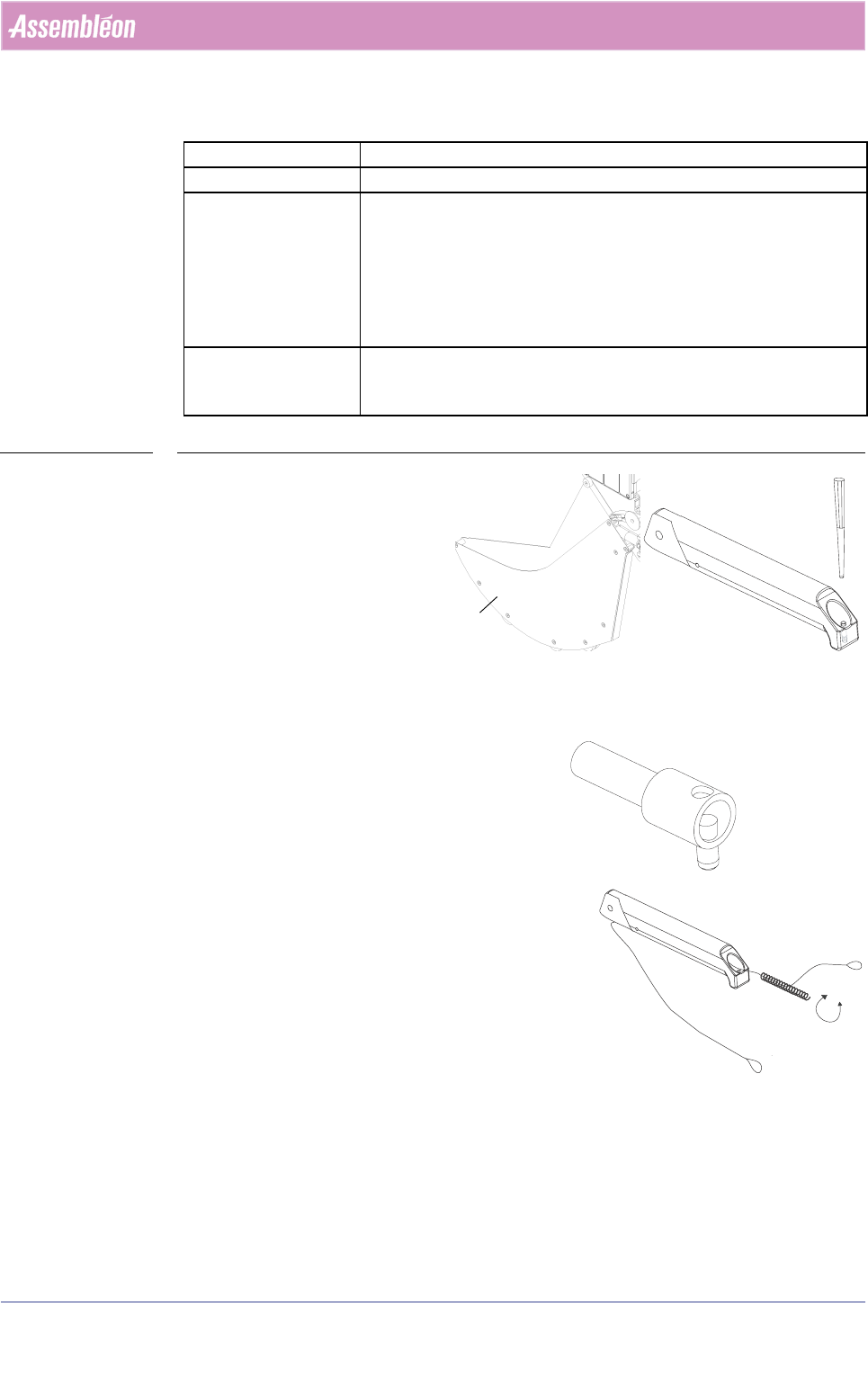

2. 把手装置 + 松开线缆
表 4-9
a)将销针朝下放入把手中
• 卸下整个卷筒架
• 在底部，从线缆架 (16-7) 上拔掉线缆 (23)。
• 拧松 3 个螺丝 (266)，卸下把手装置。
• 通过冲压器 ~ 1.5mm 向下敲击销针 (267)，松
开弹簧螺栓 (262)。不需要从此架上卸下销
针。
b. 将销针朝下放入弹簧螺栓中
• 通过冲压器 ~ 2.5mm 向下敲击销针 (264)，从
弹簧螺栓 (262) 端头拔掉线缆。不需要从此
架上卸下销针。
c. 卸下弹簧
当必须再次使用弹簧时，必须先从线缆上卸下弹簧。有两种方
式：
• 在线缆上滑动卸下弹簧 (263)。圆环必须变 “扁平”后才能
执行此操作。
• 在线缆上转动卸下弹簧。
注意：在这两种情形下都需谨慎操作，不要使弹簧变形。一般情况
下，从线缆上转动卸下 （或装上）弹簧可在最大程度上避免损坏
弹簧。
项目
23, 26, 261, 262, 263, 264, 265, 267
频率 仅当存在缺陷、损坏或丢失时
工具 特殊工具：尼龙绳或渔绳 ~ 1.5mm (0.10")
销钉冲压器 ~ 1.5mm (0.06")
销钉冲压器 ~ 2.5mm (0.10")
小锤子
艾伦内六角扳手 2mm
钳子
小钳子
预防措施 使用异丙醇进行清洁
使用 Loctite 480 进行锁定
使用 Molykote P37 润滑脂
2-22
选件手册 4022 593 51431
4-34 供料器服务店 07.01
维修 ITF

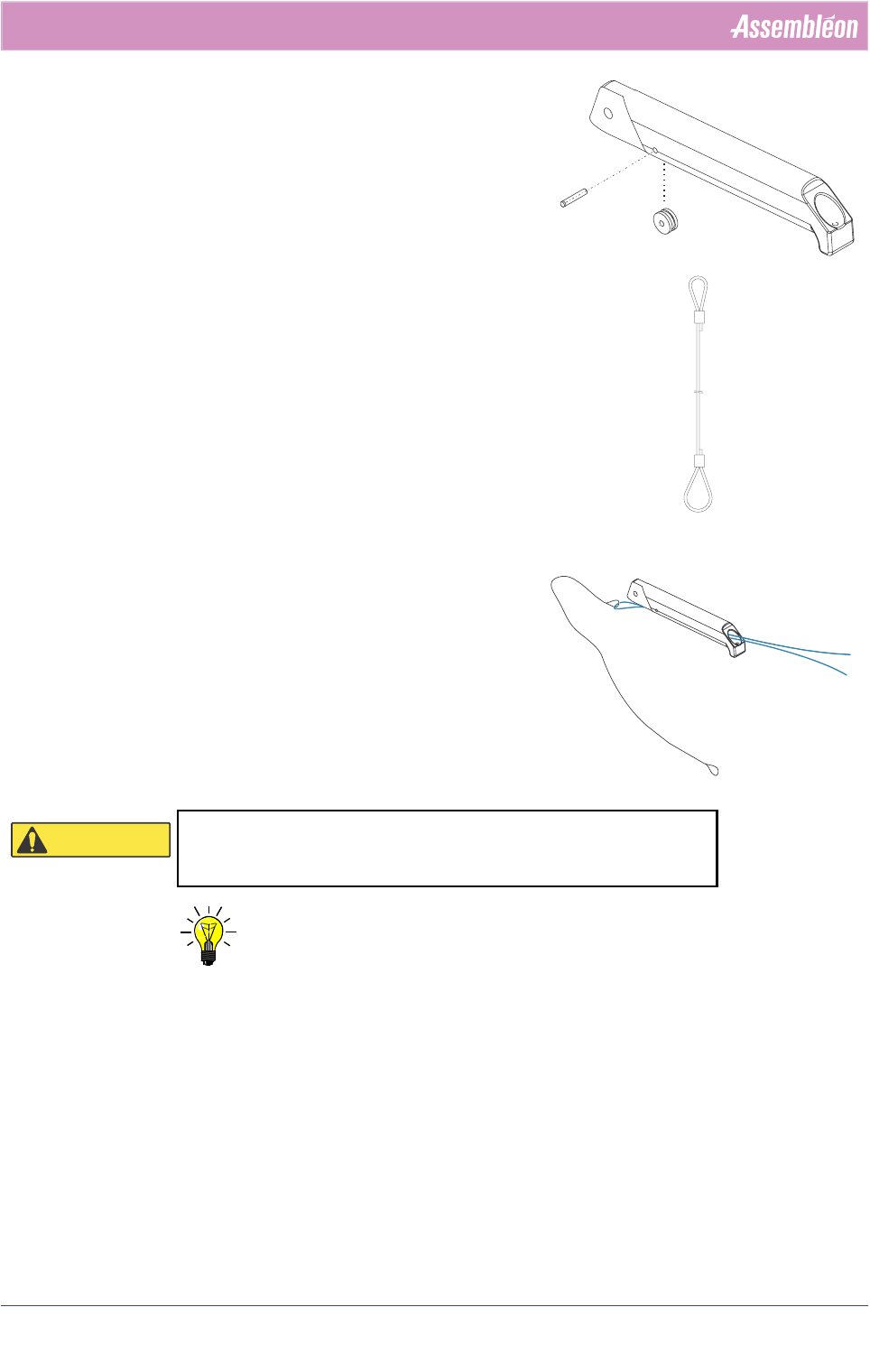

d. 从线缆上卸下滚轮针
• 使用冲压器 ~ 1.5mm 卸下销针 (265)，以卸下滚轮
(261)。卸下滚轮后更容易插入线缆。滚轮需要更换
时，也可以完成此操作。
e. 必要时，更换线缆。新线缆在供应商处进行调整。
• 若更换了线缆，线缆顶端是较小的圆环端。将此部
分插入把手后部，然后将其穿过把手。
备注： 一个实用技巧是使用渔绳（参见示例）
或类似物品将线缆穿过把手。

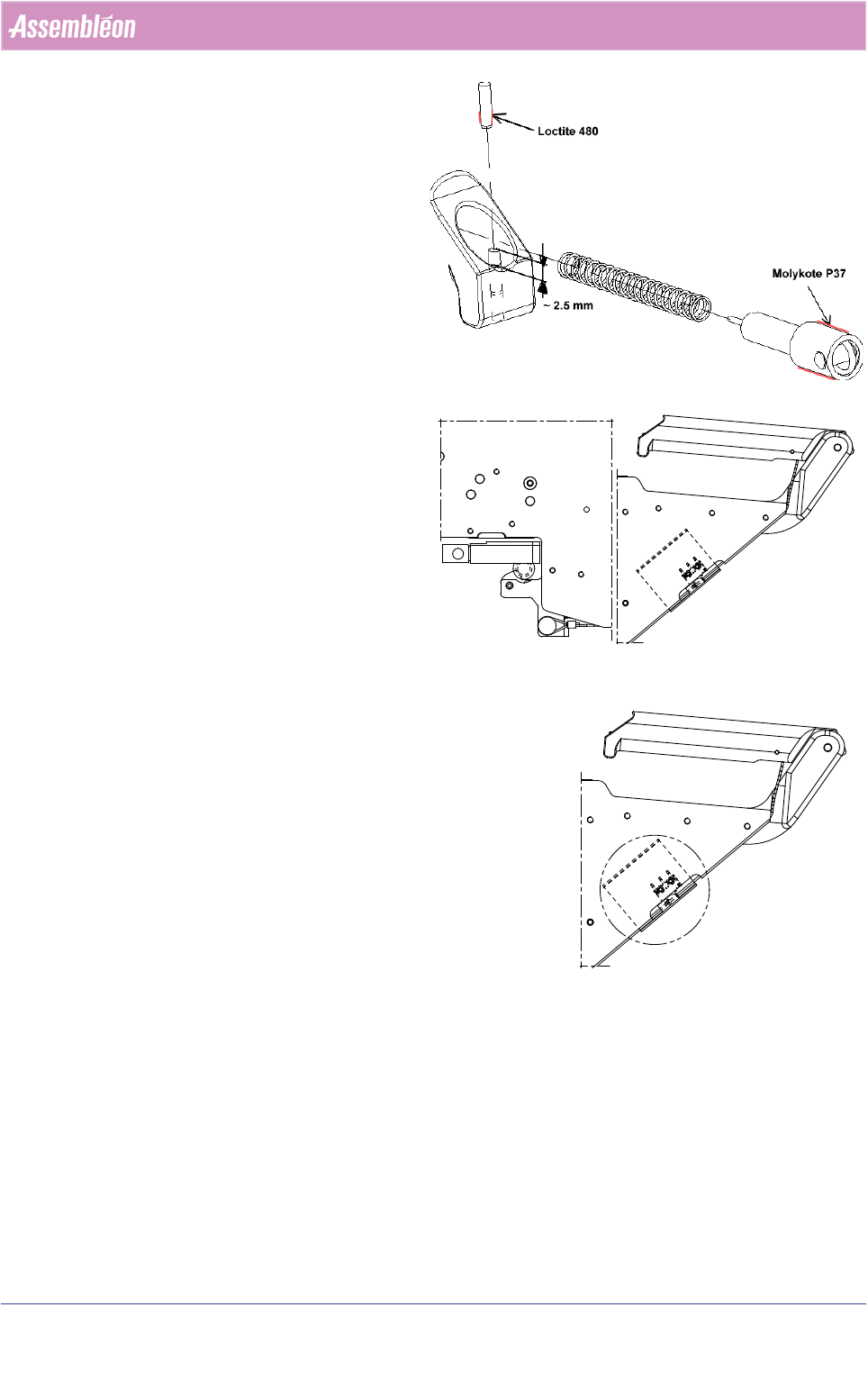

f. 将线缆穿过把手
• 按照相反的顺序装配，直至装上卡杆。
• 必要时，先涂上少许 Loctite 480 以固定销针 (267) 和 /
或涂上一薄层 Molykote P37 以润滑弹簧螺栓 (262)。
必要时，先使用异丙醇去除旧油脂和粘胶。
注意： 使用异丙醇、 Loctite 480 和 Molykote P37：当地采购并遵循当地安全法规。
刺激性物质
直接接触可能导致皮肤刺痛。
避免直接接触。使用个人保护装置。
