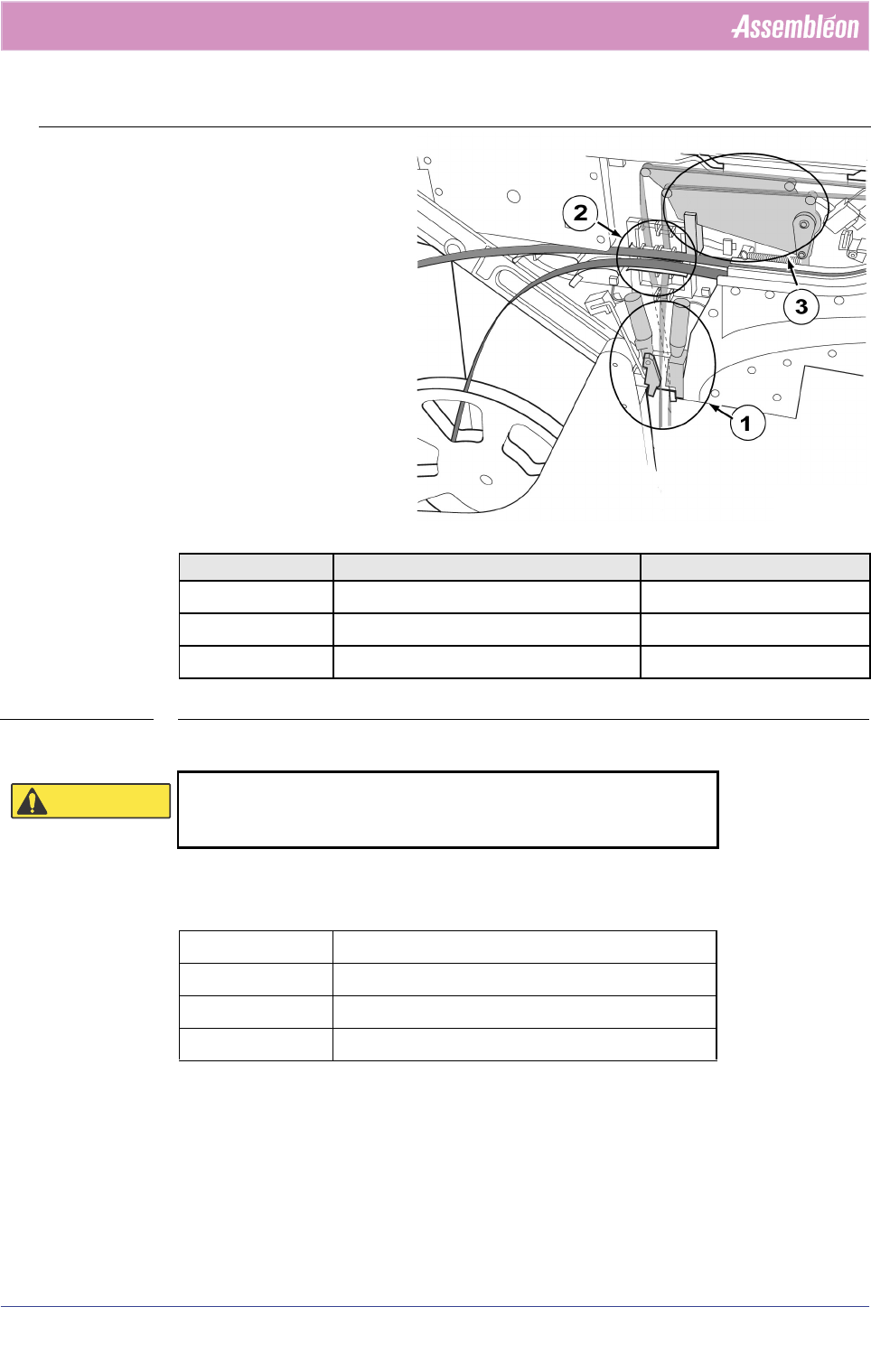

选件手册 4022 593 51431 5-28 供料器服务店 07.01 维修 TTF 5.5.7 模块 3 ：顶部银箔剥离装置更换 1. 模块概述 • 表 5-8 中介绍了可在当地修理的 项目。 表 5-8 模块 3 ：更换部件 2. 顶部银箔剥离装置更换 项目 说明 节 1 顶部银箔剥离装置 5.5.7 步骤 2. 2 顶部银箔导引滚轮 5.5.7 步骤 3. 3 顶部银箔缓冲 5.5.7 步骤 4. 敏感设备 处置不当可能导致损…
4022 593 51431 选件手册
07.01 供料器服务店 5-27
维修 TTF
3. 上部卷筒架装置更换
• 卸下 3 个螺丝。
• 将弹簧留在原位。
• 螺丝转矩卷筒架：1Nm +/- 10%。
4. 下部卷筒架装置更换
• 卸下 6 个螺丝 M3x4。
• 卸下用于固定定距片的两个 torx 螺丝。
• 卸下定距片。
• 卸下卷筒架装置，换成新的。
• 螺丝转矩卷筒架：1Nm +/-10 %。
项目 整个装置
频率 仅当损坏时
工具 - 转矩扳手 (0.2 - 1 Nm) Torx 10
- Torx T10
预防措施 无
项目 整个装置
频率 仅当损坏时
工具 - 转矩扳手 (0.2 - 1 Nm) Torx 10
- Torx T10
预防措施 无
4022 593 51431 选件手册
07.01 供料器服务店 5-29
维修 TTF
从供料器号码 TTF 1003000 向前的马达和剥离单元
可以单独更换。
为更换马达或顶部银箔单元，必须卸下整个顶部
银箔装置。
• 小心地拔掉剥离马达上的线缆。向后推边缘，
断开连接器。
• 卸下用于固定剥离轮的左弹簧。
注意：为进一步操作，可卸下侧板。
注意：不要弯曲弹簧。
注意：确保马达线缆不接触卡杆线缆。
• 卸下后侧用于固定剥离装置的 3 个螺丝。
• 卸下整个剥离装置。
• 按照相反顺序装配。
注意：确保马达线缆朝向连接器，不
平直地向前或向
后。
注意：装上弹簧时，检查后侧黑色把手上的盖 (A) 是否
存在。
两个马达可以转移到新剥离单元。
• 卸下 4 个螺丝。
• 装配马达。
3. 顶部银箔导引滚轮更换
• 从导引单元中拉出滚轮。
• 将新滚轮推入导引单元，直至其咔哒一声到位。
• 确保滚轮自由移动。
项目 2, 顶部银箔导引滚轮
频率 仅当损坏、污染或存在缺陷时
工具 无
预防措施 无
盖 A
105018a.eps
线缆后侧
AA
