4022 593 51431 选件手册 07.01 供料器服务店 4-45 维修 ITF 注意： 也可以上下颠倒地将 LED 装到盖中。若卸下了传感器，应确 保 LED 位于盖中央。 若供料器装配好后不工作， 很可能是传感器未对齐。 可以通过传感器调整工 具进 行调整。 注意： 使用异丙醇：当地采购并遵循 当地安全法规。 12. 接收传感器 + 接收盖 + 筛板 (12-56mm) 更换 • 卸下盖 （ 8 和 12 mm ）， 必要时…
选件手册 4022 593 51431
4-44 供料器服务店 07.01
维修 ITF

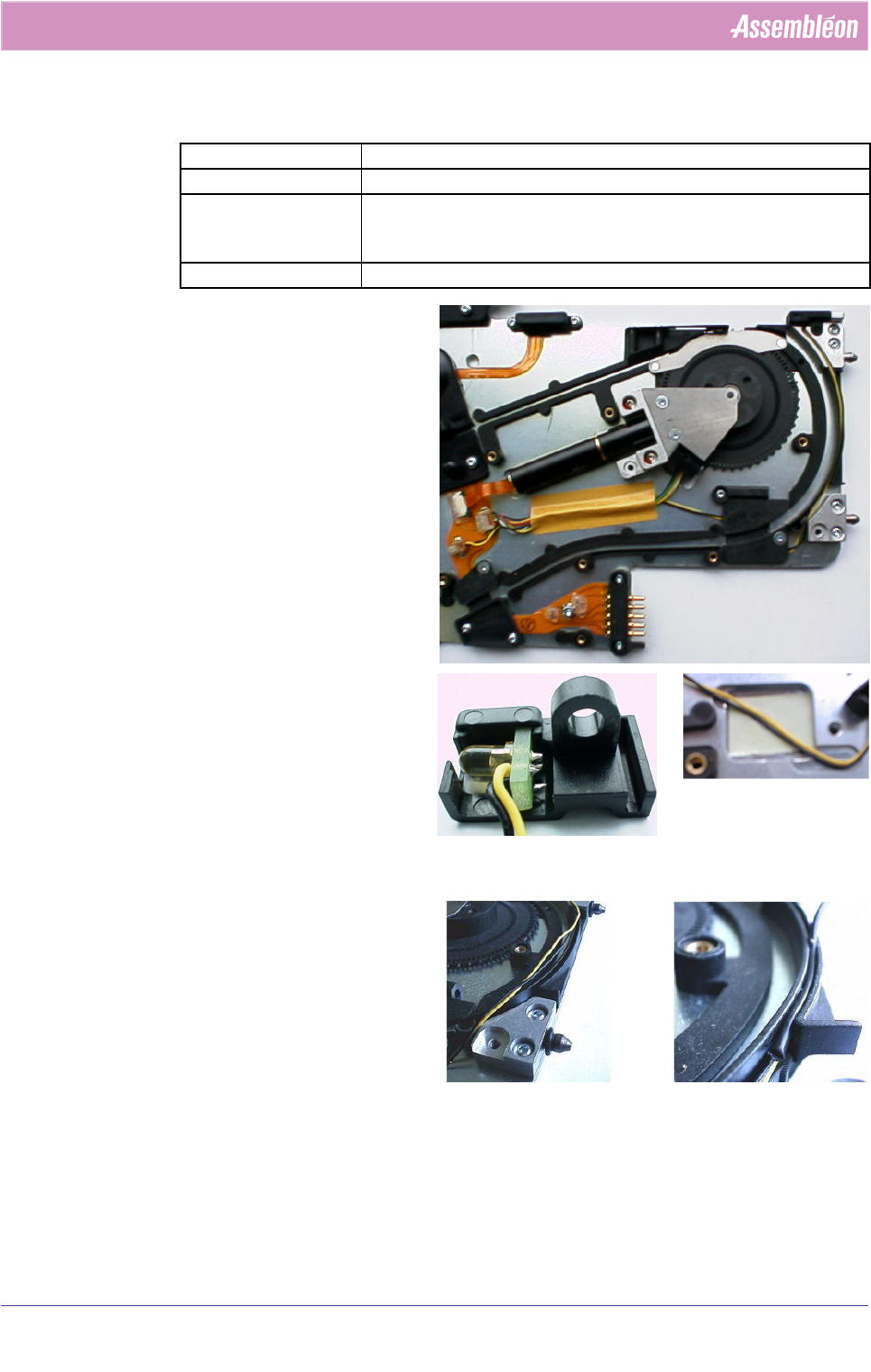

11. 发射传感器更换
• 卸下盖，必要时按照步骤 14. 中的说明卸下
装配板架上的截留元件。
• 拧松螺丝 (332 & 333)，卸下保护盖 (331)。
• 卸下胶皮线 (12-56 mm)
• 从装配板上撕下粘胶条。
• 从 PCB 线缆连接器上拔掉 2 根线。
• 卸下发射传感器 (181) 和盖 (182)。
• 卸下发射传感器，换成新的。先将传感器
PCB 装到盖的切口内 （参见细节 1）。
• 将传感器和盖装入装配板的切口内。确保
不要损坏发射传感器的 2 根线。这意味着
2 根线很好地插入较小的弯曲切口内。将 2
根线连接到 PCB 连接器。
• 必要时，更换发射器盖 (182)。
• 用 2 个螺丝安装和固定保护盖。确保 2 根线
进入装配板上的 2 个间隙内 （参见细节
2）。
• 装上胶皮线 (12-56 mm)
• 贴上自粘胶带。
• 按照 14. 节中的说明安装和固定盖
项目
181, 182
频率 仅当损坏或存在缺陷时
工具 转矩扳手读数：20- 200 Ncm + 艾伦钻头 2mm
真空清洁器 （在工作间使用）
螺丝刀 Philips 0
预防措施 无
通过插入胶皮线保护线缆：
4022 593 51431 选件手册
07.01 供料器服务店 4-45
维修 ITF

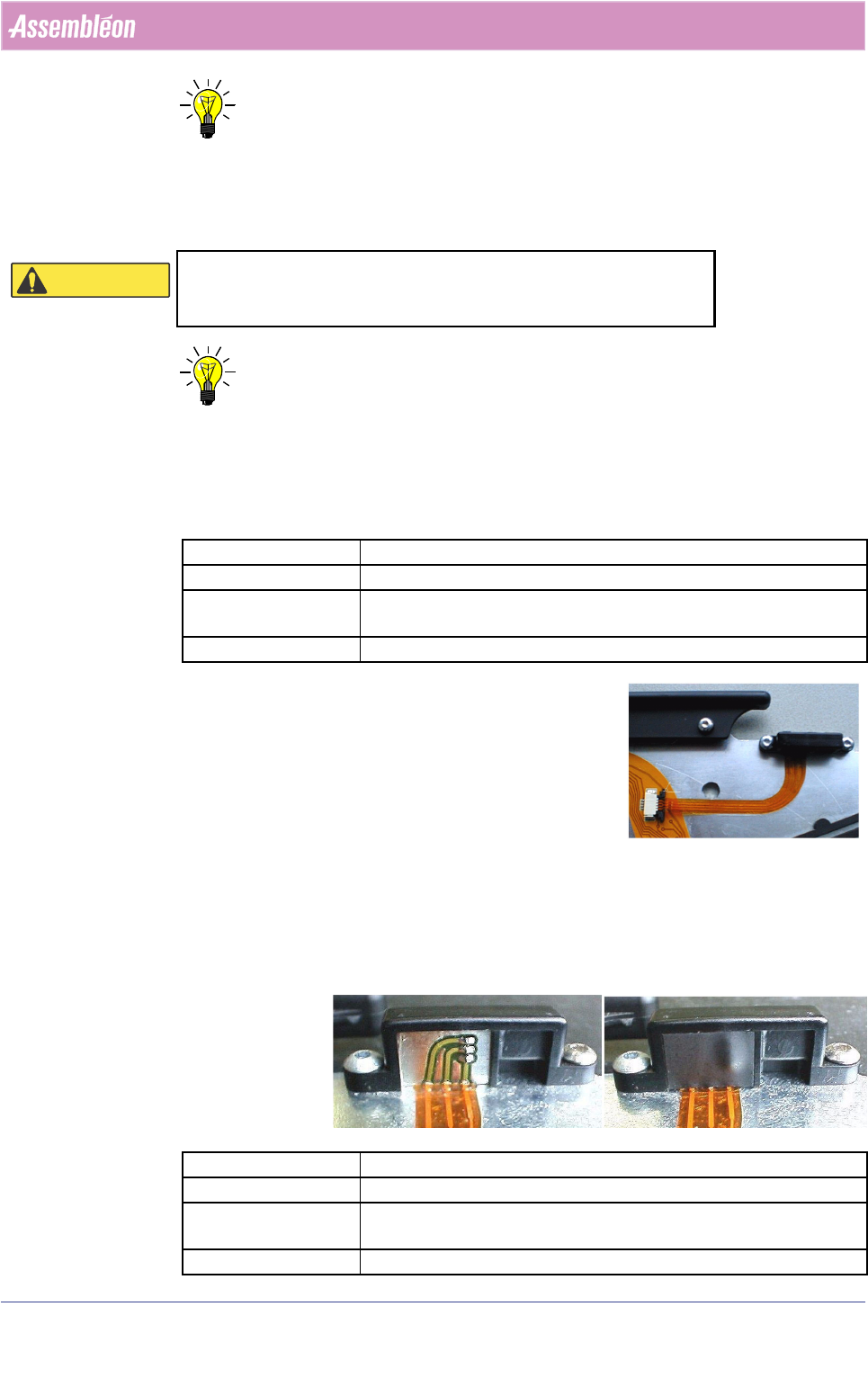

注意： 也可以上下颠倒地将 LED 装到盖中。若卸下了传感器，应确保 LED 位于盖中央。
若供料器装配好后不工作，很可能是传感器未对齐。可以通过传感器调整工具进
行调整。
注意： 使用异丙醇：当地采购并遵循当地安全法规。
12. 接收传感器 + 接收盖 + 筛板 (12-56mm) 更换
• 卸下盖（8 和 12 mm），必要时按照参见 14. 节中的说明卸下装
配板架上的截留元件。
• 拧松螺丝 (358)，卸下拼接箱盖 (351)。
• 拧松 2 个螺丝 (191)，卸下接收盖。
• 向上推边缘，从主线缆上拔掉接收线缆。
• 更换接收器 （必要时还有箱体），先使用小刷子或在异丙醇
中蘸湿的不含麻的软布清洁 （必要时）传感器和后板。螺丝
转矩：30+10 Ncm。
• 取出一个新筛板，将其完好地装入接收盖的完整表面上，如
步骤 13. 所示，用力按压到位 （不要使接收器脱位）。
13. 将接收筛板正确装入盖内
14. 盖 (8mm) 更换
刺激性物质
直接接触可能导致皮肤刺痛。
避免直接接触。使用个人保护装置。
项目
191, 193, 194
频率 仅当损坏或存在缺陷时
工具 转矩扳手读数：20 - 200 Ncm + 艾伦钻头 2mm
不含麻的软布
预防措施 使用异丙醇进行清洁
项目
271
频率 仅当损坏时
工具 转矩扳手读数：20 - 200 Ncm + 艾伦钻头 2mm
真空清洁器 （在工作间使用）
预防措施 无
ᇣᖗ
ᇣᖗ
选件手册 4022 593 51431
4-46 供料器服务店 07.01
维修 ITF
• 卸下 10 个螺丝 (276)，它们用于
将盖 (271) 固定到装配板上。不
要丢弃螺丝。
注意：其中一个螺丝用于固定前部传感
器箱。务必执行传感器调整过
程。
• 从装配板架上卸下小的截留元
件。
• 卸下盖，换成新盖。确保盖上的
所有凸轮形状都进入装配板上的定位间隙，此时应听到咔哒一声。
确保不要损坏发射传感器的 2 根线。这意味着 2 根线很好地插入装
配板上较小的弯曲切口内。
• 用 10 个六角螺丝固定盖。推荐作用力：使用转矩 30+10Ncm 拧紧。
注意：卸下盖时，可能会导致传感器脱位和不对齐。务必进行检查，必要
时进行调整。

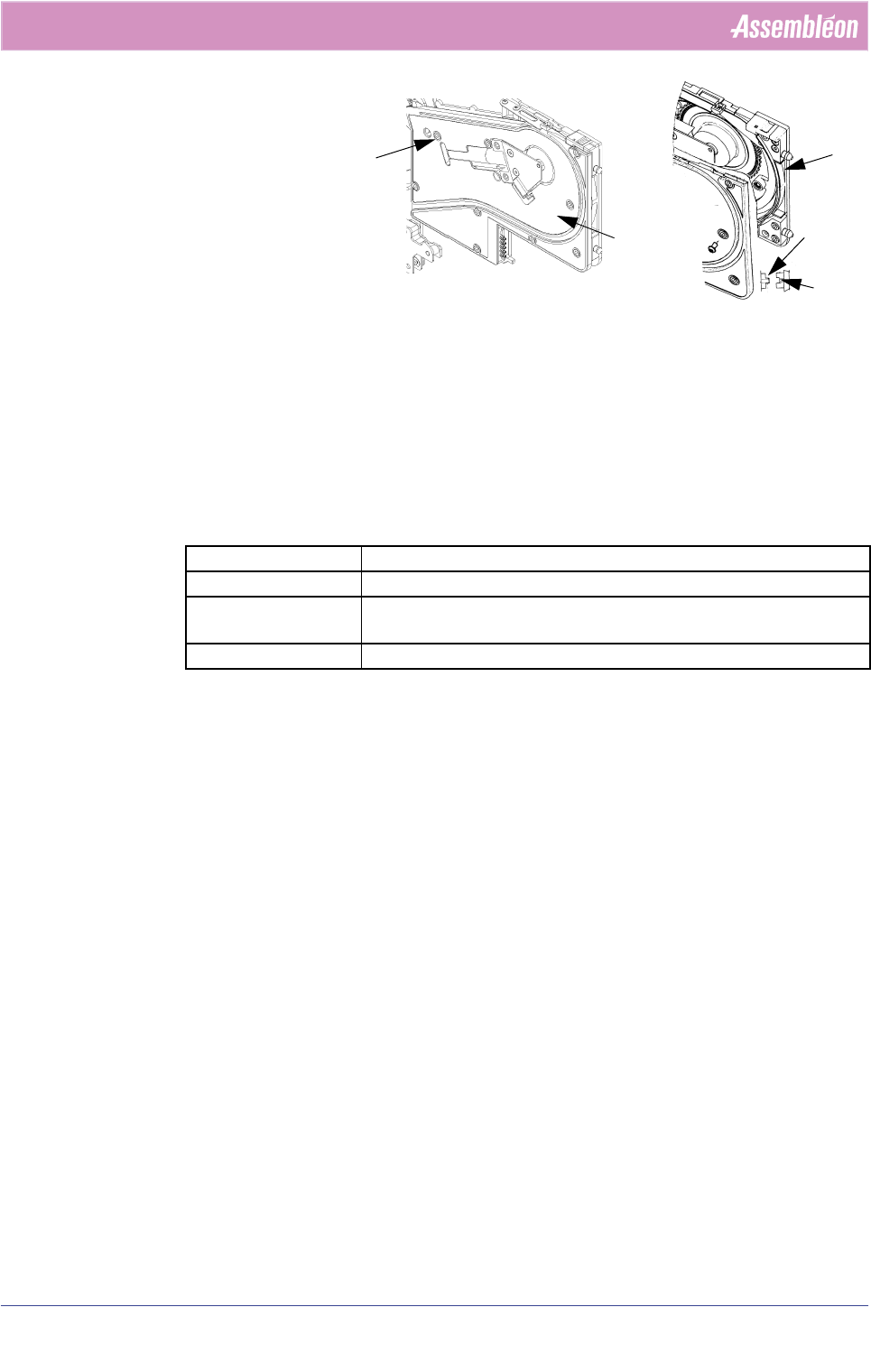

15. 盖 (12-24mm) 更换
• 卸下 9 个螺丝 (276)，它们用于将盖 (271) 固定到装配板上。不要丢弃
螺丝和定距轴套。
注意：其中一个螺丝用于固定前部传感器箱。为避免执行传感器调整过
程，应尽量使传感器保持原位不动。为此，卸下和装配盖时应谨慎
操作。
• 从装配板架上卸下小的截留元件
• 卸下盖，换成新盖。装上所有轴套，确保盖上的所有凸轮形状都进
入装配板上的定位间隙，此时应听到咔哒一声。
项目
271
频率 仅当损坏或修改时
工具 转矩扳手读数：20 - 200 Ncm + 艾伦钻头 2mm
真空清洁器 （在工作间使用）
预防措施 无
276
271
线缆
凸轮
间隙
