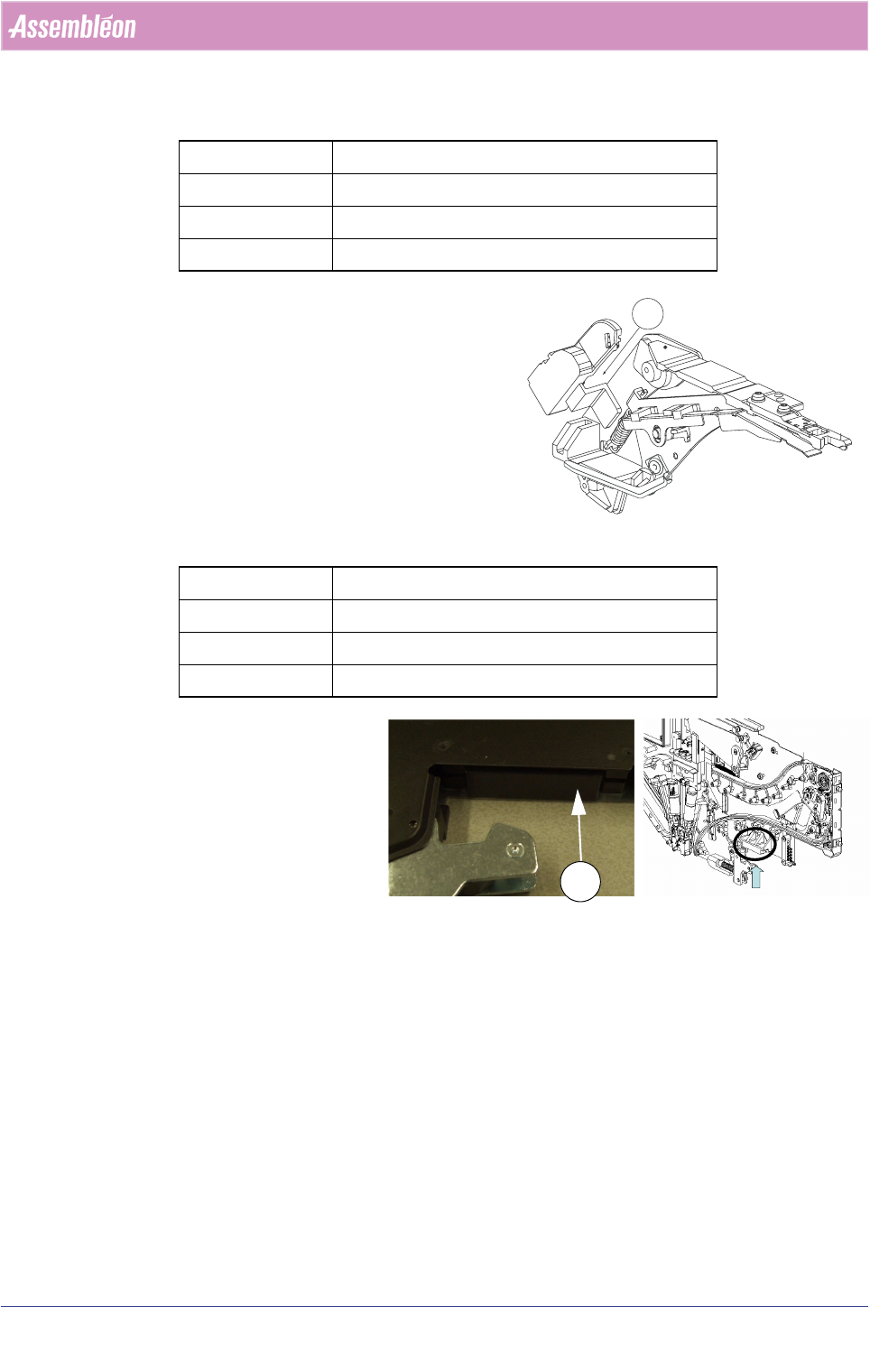

4022 593 51431 选件手册 07.01 供料器服务店 5-43 维修 TTF b) 打印吸嘴卡子 LL • 卸下吸嘴卡子下通道 • 更换打印 • 将吸嘴卡子安装到供料器上 5. 导引块更换 • 卸下顶板。参见关于吸嘴卡子 上通 道的说明。 • 更换导引块 (A) 。 项目 2, 打印吸嘴卡子 LL 频率 仅当损坏时 工具 To r x T 6 预防措施 无 项目 4, 导引块 频率 仅当损坏或丢失时 工具 T orx T10…
选件手册 4022 593 51431
5-42 供料器服务店 07.01
维修 TTF
• 将粗玻璃纤维插入新的光导引。
• 将纤维尖头尽量推向边缘 (1)。
• 将纤维推入光导引槽。
• 用力将黑色纤维隔离物压入光导引 (2)。
• 确保纤维正确位于光导引槽中
• 完成
∗ 将插入了玻璃纤维的新光导引放到吸嘴卡子
上。
∗ 拧紧两个螺丝。
!
警告： 不要将两个螺丝拧得太紧，否则可能会损坏光导引。
• 将下通道吸嘴卡子安装到供料器上。
• 测试功能
∗ 将供料器放到加载单元上。
∗ 打开加载单元的电源。
∗ 用小螺丝刀标出下通道位置。
注意：使用小工具标注位标。切勿使用手指，否则会污染传感器。
∗ 当下通道上的位标没问题时，即可使用供料器。
∗ 当下通道上的位标存在问题时，有两个可能的原因：
−玻璃纤维没有正在靠在新光导引的边缘。可以使用显微镜
对此进行检查。
−吸嘴卡子存在一个其它缺陷。解决办法是更换整个吸嘴卡
子下通道
纤维
不良品
选件手册 4022 593 51431
5-44 供料器服务店 07.01
维修 TTF

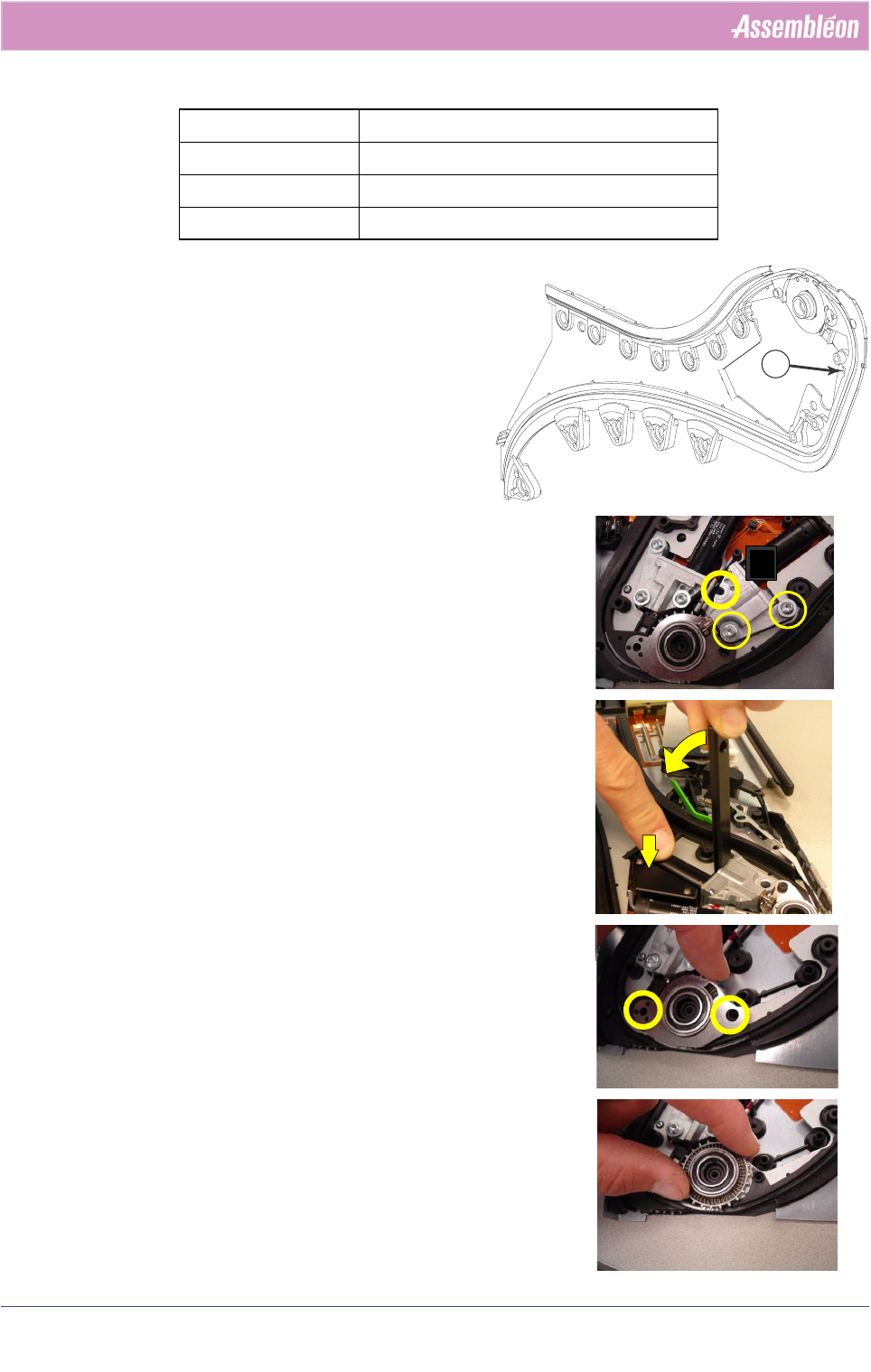

6. 中间板更换
• 卸下两个卡子 （参见 § 5.5.7 步骤 3 + 4）
• 卸下顶部银箔剥离装置 （参见 § 5.5.7 步骤 2）
• 卸下螺丝 A。
• 拧松三个螺丝 (B)。
• 使用链轮马达提升器卸下马达 （下通道）
• 从定位针上提起支撑片。
• 卸下轴上的链轮下通道。
• 卸下中间板。
注意：不要混放链轮 （链轮和每个通道的传感器已校准）。
• 按照相反顺序装配。
注意：在安装中间板之前连接下通道马达。不要移动太多，否
则马达会松动。
注意：顶部银箔剥离装置必须压紧中间板。
项目 5, 中间板
频率
工具 Torx T6 和 T10，链轮马达提升器
预防措施 无
A
1
B
