4022 593 51431 选件手册
07.01 供料器服务店 5-37
维修 TTF
3. 吸嘴卡子上通道更换

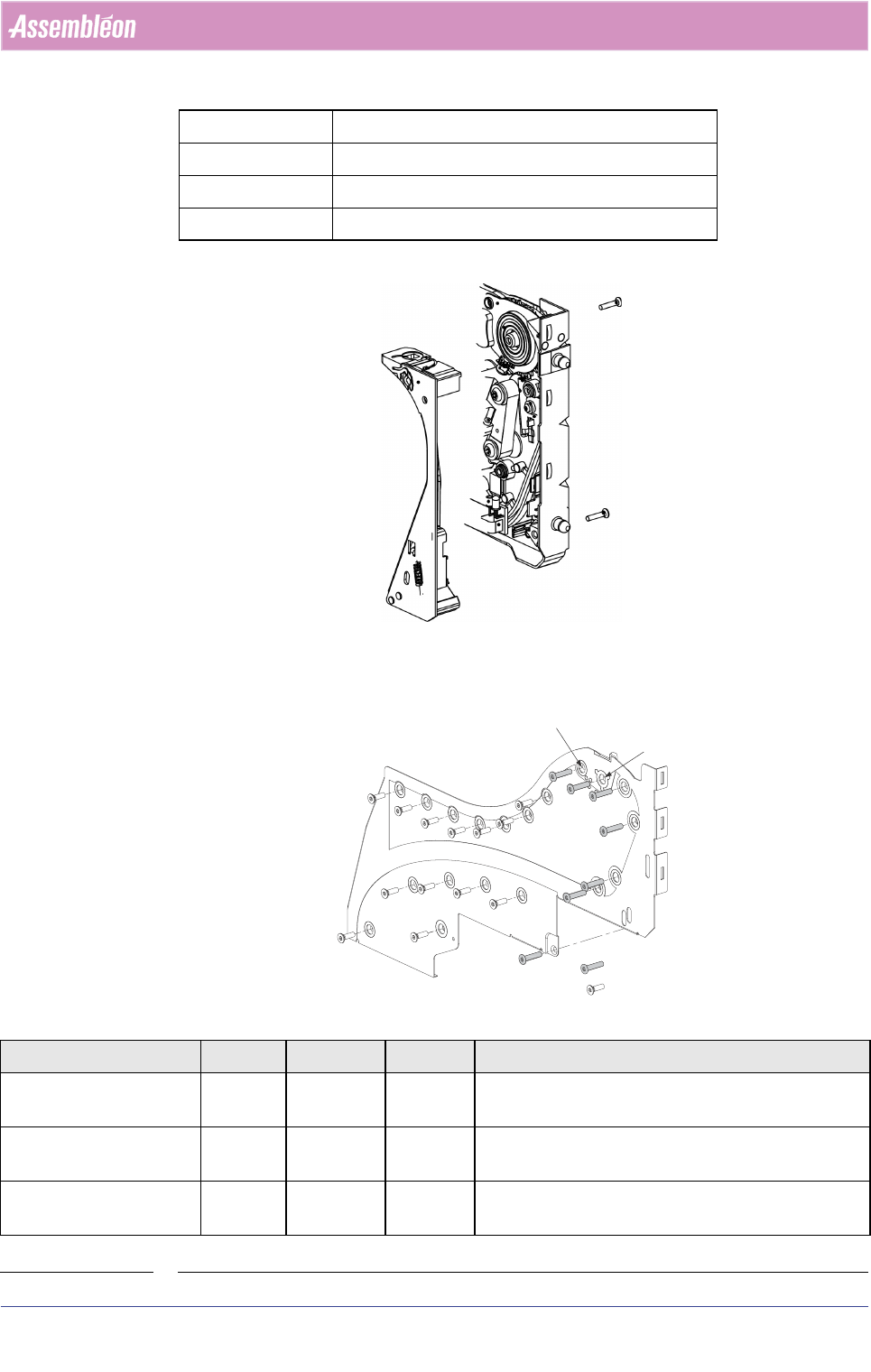

• 卸下顶板上的螺丝。
注意：顶板上的螺丝互不相同。不要混放螺丝。
表 5-12
项目 整个装置
频率 仅当损坏时
工具 螺丝刀 T10 和 T8
预防措施 无
不同类型 量 螺丝类型 工具 备注
第一批供料器
14x
6x
30x10
30x14
Torx 10
Torx 8
用手拧紧
14x
6x
30x10
30x14
Torx 10
Torx 10
如果链轮马达运行不平滑，可以将螺丝 “1”拧
松 90°
从系列号 1001750 向前
13x
7x
30x10
30x14
Torx 10
Torx 10
螺丝 “2”换成长螺丝。只能在带有 “通过孔”
的供料器中使用
105017.eps
7x 30
x
13x 30x
1
2
1
选件手册 4022 593 51431
5-38 供料器服务店 07.01
维修 TTF

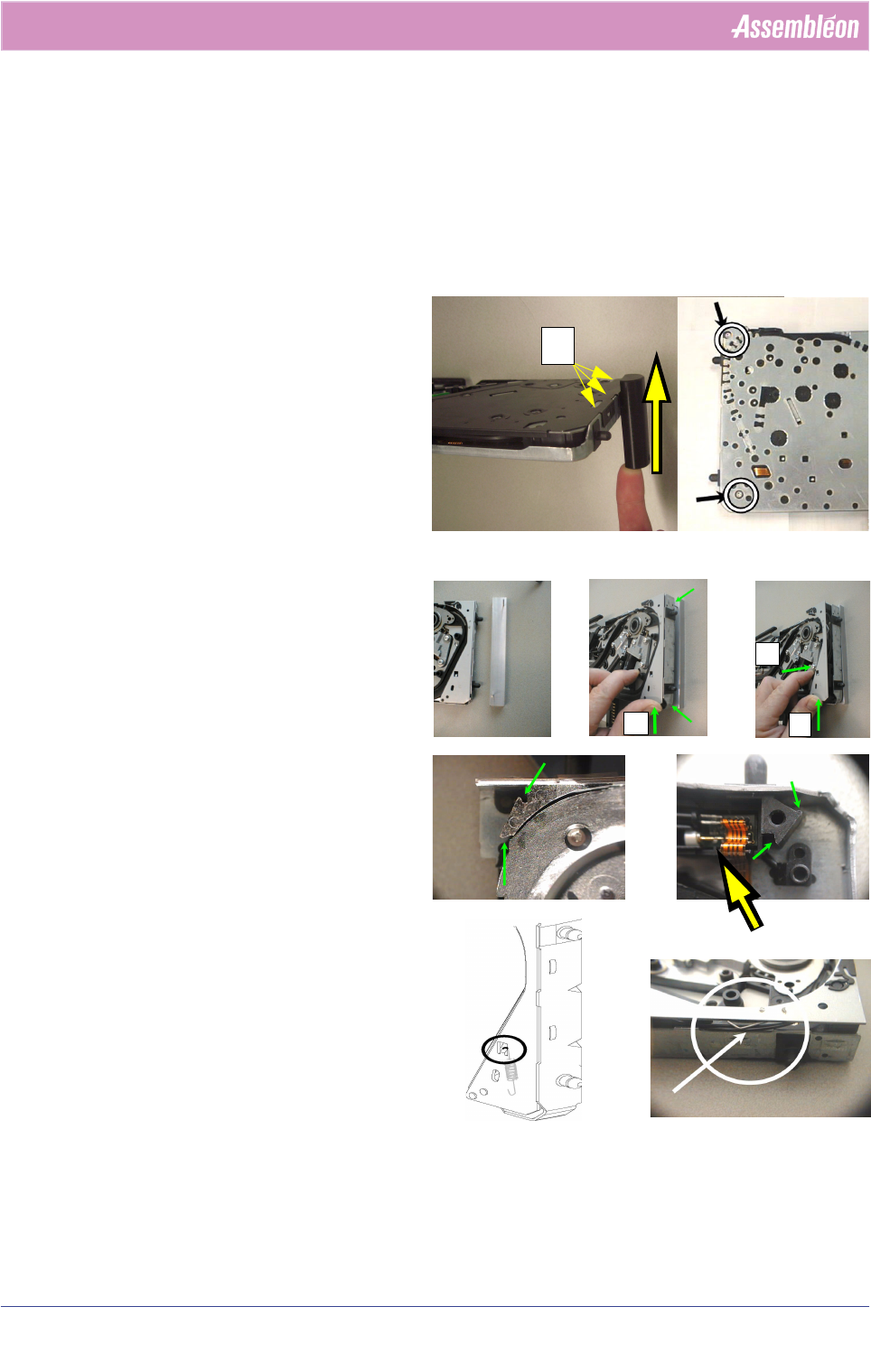

• 使用 “侧板开启工具”小心地提起供料器前部的 3 个卡子 (1)。
• 略微打开，直至卡子松开，注意不要弯曲卡子，否则供料器盖无法
再关闭。
• 拧下用于固定吸嘴卡子的两个螺丝。
• 将 “卸下工具 NCUL”放入螺丝孔中。
• 将吸嘴卡子推入上部位置 (A)，同时缓慢地将供料器向下按压 (B) 到
两个销针上。
• 卸下吸嘴卡子。
• 清洁供料器，安装吸嘴卡子。

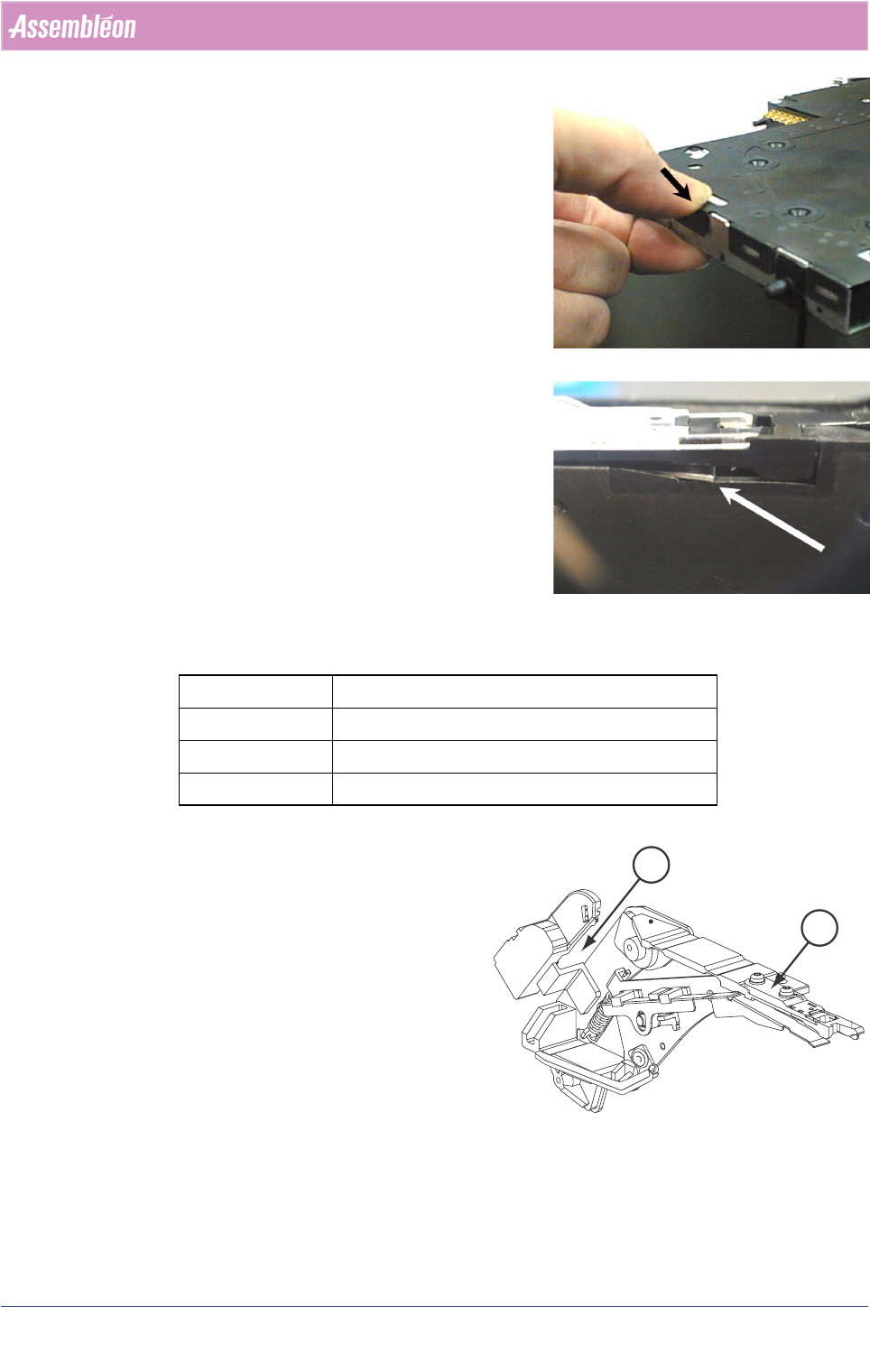

• 将上通道吸嘴卡子放在导引上方 2 mm 位
置。将吸嘴卡子推到上部位置，同时小心
地将吸嘴卡子按压到底板上。
注意：清洁 / 卸下所有落下的小元件。
注意：不要夹住纤维或接地弹簧。
• 用力向下按压吸嘴卡子。
• 检查能否看到吸嘴卡子弹簧。
• 安装两个吸嘴卡子螺丝。
• 安装侧板。不要遗忘导引块。
• 推供料器前部的卡子，直至听到咔哒一
声。
打开的卡子
卸下螺丝上通道吸嘴卡子
1
1
1
2
卸下上通道吸嘴卡子
吸嘴卡子打印 UL
导引位置
夹固纤维和弹簧
吸嘴卡子弹簧
A
B
A
