选件手册 4022 593 51431 5-26 供料器服务店 07.01 维修 TTF 5.5.6 模块 2 ：卷筒架装置更换 1. 模块概述 • 表 5-7 中介绍了可在当地修理的 项目。 表 5-7 模块 2 ：更换卷筒架装置 （完整） 2. 卷筒夹更换 • 卸下螺丝 • 用手拧紧螺丝。将螺丝转回 90 º ，直至卷筒夹可自动运 行。 注意： 检查 SI 的卷筒夹改进。 项目 说明 节 1 卷筒夹 5.5.6 步骤 2. 2 上部…
4022 593 51431 选件手册
07.01 供料器服务店 5-25
维修 TTF
• 键入标识标签上注明的正确系列号 （“旧”系列号）
• 选择 “写入供料器数据”

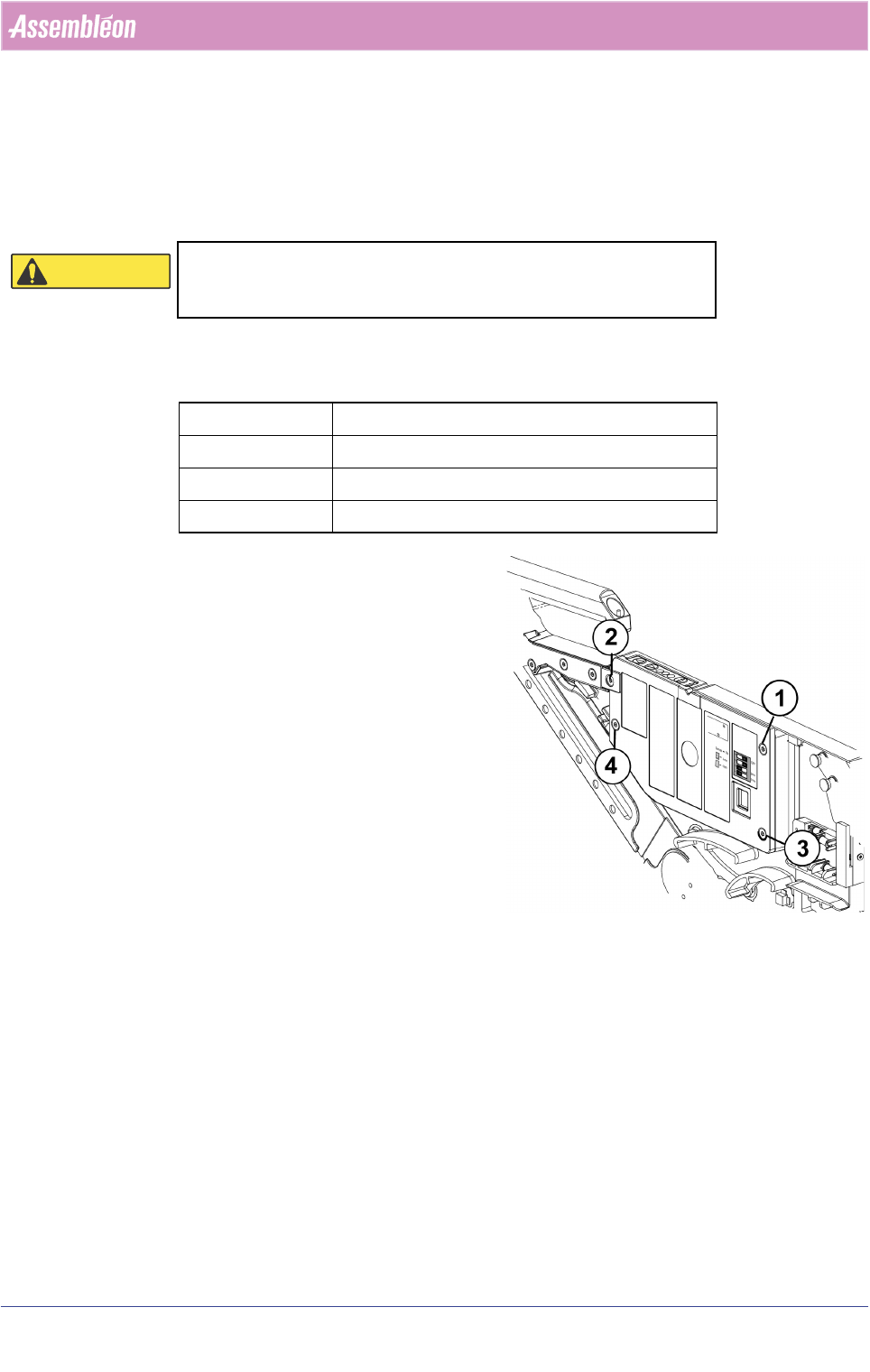

• 按照下列顺序固定盖：
∗ 先用手拧紧螺丝 1、 2、 3、 4，谨慎操作人机接口和弯曲银箔。
∗ 转动螺丝 1、 2、 3 和 4 至 1 Nm +/- 10%。
3. 人机接口更换
注意：此单元包括 ESD 敏感电子元件。采取 ESD 措施以
防损坏电子元件。
• 卸下盖
• 更换人机界面
• 按照下列顺序固定盖：
∗ 先用手拧紧螺丝 1、2、3、4，谨慎操作人机接
口和弯曲银箔。
∗ 转动螺丝 1、 2、 3 和 4 至 1 Nm +/- 10%。
• 弯曲银箔的弯曲方式必须与缺陷弯曲银箔相同。
ESD 敏感电子设备
静电放电可能导致电子元件损坏。
在 ESD 安全环境中工作或者采取 ESD 预防措施。
项目 2, 人机接口
频率 仅当存在故障时
工具 转矩扳手 (0.2 - 1 Nm) Torx 10
预防措施 参见 ESD 小心
ᇣᖗ
ᇣᖗ
选件手册 4022 593 51431
5-26 供料器服务店 07.01
维修 TTF

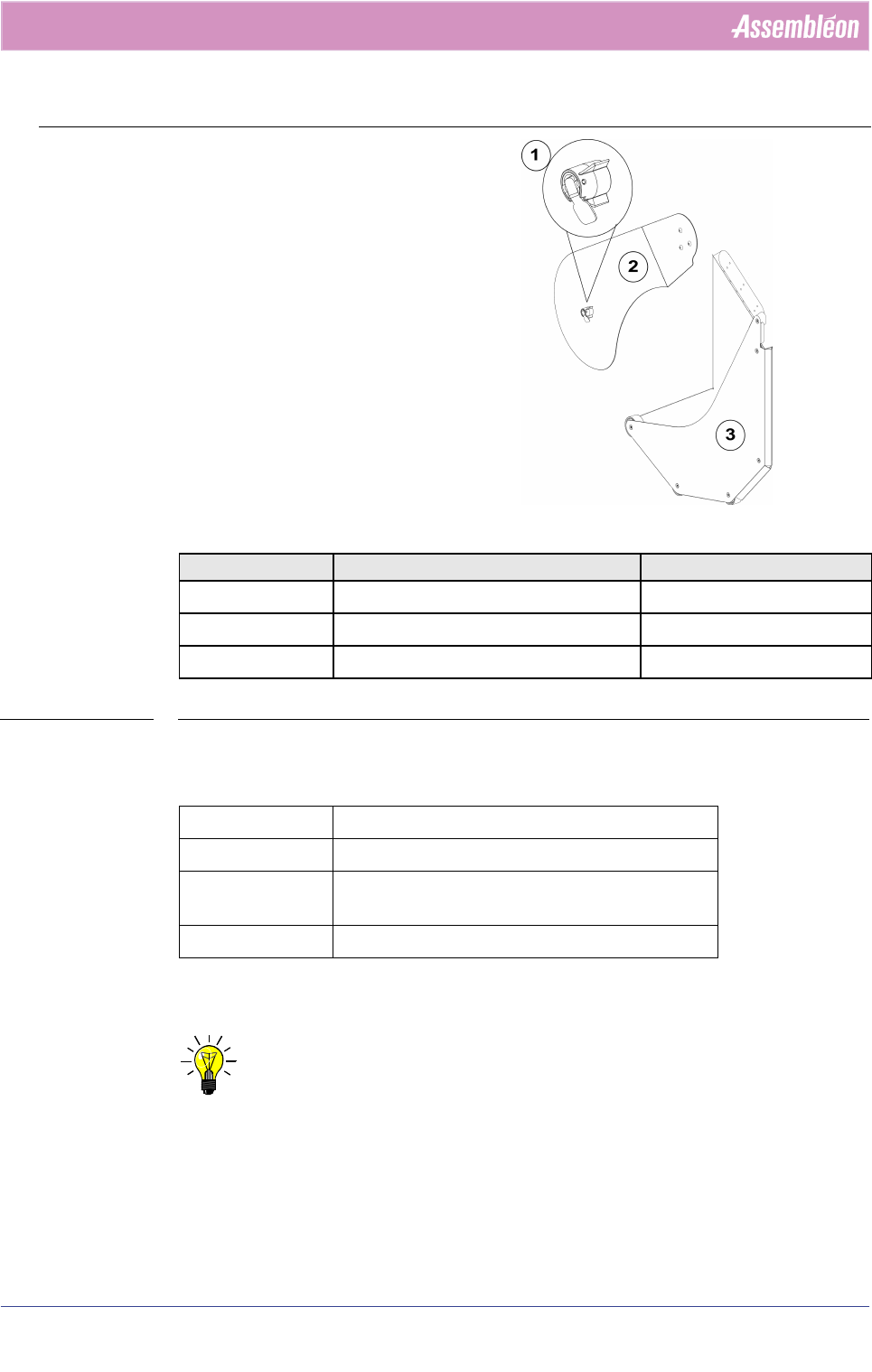

5.5.6 模块 2：卷筒架装置更换
1. 模块概述
• 表 5-7 中介绍了可在当地修理的项目。
表 5-7 模块 2：更换卷筒架装置 （完整）
2. 卷筒夹更换
• 卸下螺丝
• 用手拧紧螺丝。将螺丝转回 90º，直至卷筒夹可自动运行。
注意： 检查 SI 的卷筒夹改进。
项目 说明 节
1
卷筒夹 5.5.6 步骤 2.
2
上部卷筒架装置 5.5.6 步骤 3.
3
下部卷筒架装置 5.5.6 步骤 4.
项目 整个装置
频率 仅当损坏时
工具 - 转矩扳手 (0.2 - 1 Nm) Torx 10
- Torx T10
预防措施 无
4022 593 51431 选件手册
07.01 供料器服务店 5-27
维修 TTF
3. 上部卷筒架装置更换
• 卸下 3 个螺丝。
• 将弹簧留在原位。
• 螺丝转矩卷筒架：1Nm +/- 10%。
4. 下部卷筒架装置更换
• 卸下 6 个螺丝 M3x4。
• 卸下用于固定定距片的两个 torx 螺丝。
• 卸下定距片。
• 卸下卷筒架装置，换成新的。
• 螺丝转矩卷筒架：1Nm +/-10 %。
项目 整个装置
频率 仅当损坏时
工具 - 转矩扳手 (0.2 - 1 Nm) Torx 10
- Torx T10
预防措施 无
项目 整个装置
频率 仅当损坏时
工具 - 转矩扳手 (0.2 - 1 Nm) Torx 10
- Torx T10
预防措施 无
