选件手册 4022 593 51431 5-20 供料器服务店 07.01 维修 TTF 5.5 修理说明 5.5.1 从分析工具执行的供料器修理操作： ] 如果 ITF-TTF 分析工具上的测试 被拒绝，可以执行此表中的操作 。 ] 在每个检查或操作之后，再次在工 具上启动测试。 ] 列出所有失败的测试，制作一个修 理列表，参见 5.8 。 问题 ID 号 分析工具 说明 “要执行的操作” 参考过程 / 备注 供料器在分析工具上未被 …
选件手册 4022 593 51431
5-20 供料器服务店 07.01
维修 TTF

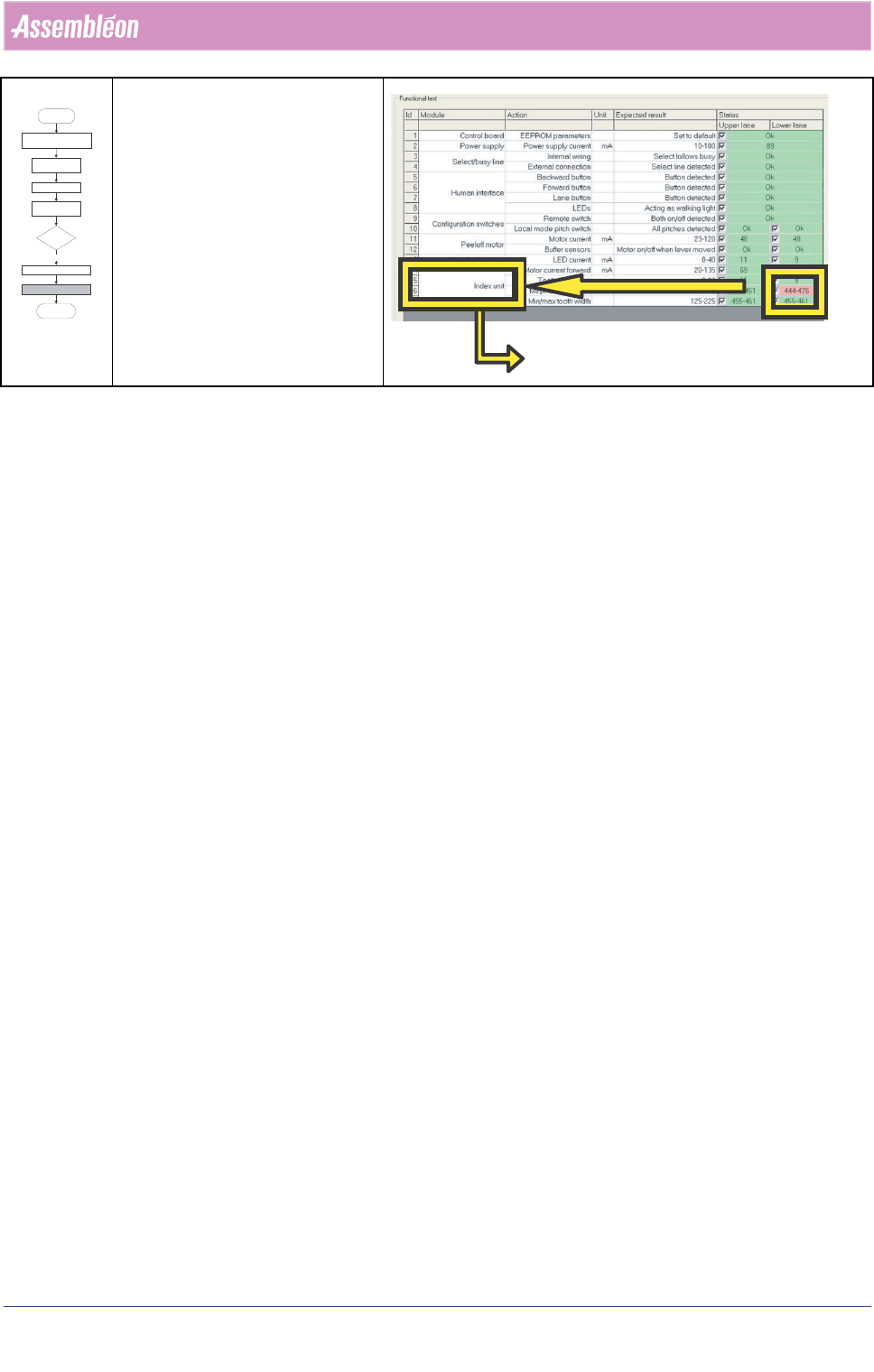

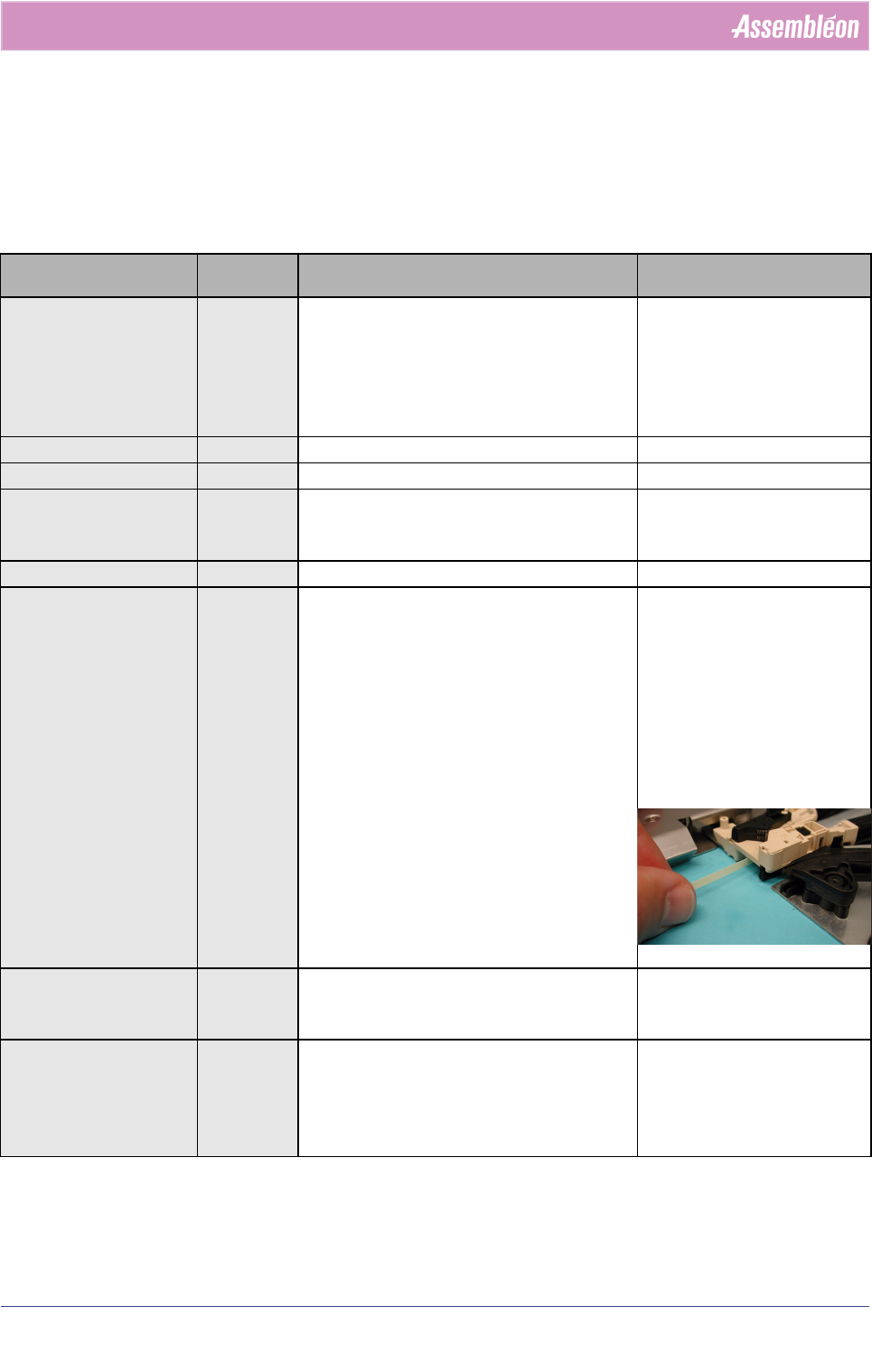

5.5 修理说明
5.5.1 从分析工具执行的供料器修理操作：
] 如果 ITF-TTF 分析工具上的测试被拒绝，可以执行此表中的操作。
] 在每个检查或操作之后，再次在工具上启动测试。
] 列出所有失败的测试，制作一个修理列表，参见 5.8。
问题 ID 号
分析工具
说明 “要执行的操作” 参考过程 / 备注
供料器在分析工具上未被
识别 ?
标识箱 •检查操作员图表
•将双列直插开关设成 “远程开启”（左侧）
•打开 DUT/ 电源
•检查 / 清洁 / 更换触针
•检查 SW 上与标签上的供料器号是否相同
•更换打印控制器
如果分析工具上没有可用的供
料器数据，则需要校准供料器
§ 5.5.5、步骤 2.
控制器板存在故障 ?
1
•更换打印控制器 § 5.5.5、步骤 2.
选择的线路不工作 ?
2 & 3
•更换打印控制器 § 5.5.5、步骤 2.
人机接口工作不正常 ?
5 - 8
•检查从人机接口到打印控制器的弯曲银箔
•检查 / 更换人机接口
•检查 / 更换控制器打印
§ 5.5.5、步骤 2.、步骤 3.
配置开关不工作 ?
9 & 10
•更换打印控制器 § 5.5.5、步骤 2.
马达电流剥离单元太高 /
低 ?
11
•检查 / 更换弹簧
•检查线缆
•使用金属条 (hasberg 0.20mm) 检查测试
•检查 / 更换剥离模块
•检查 / 更换剥离马达
•更换剥离装置
向后弯曲至平直情形
§ 5.5.7、步骤 2.
§ 5.5.5、步骤 3.
§ 5.5.7、步骤 2.
§ 5.5.7、步骤 2.
§ 5.5.7、步骤 2.
使用曲别针 5mmx120mm 进行检
查
处于 “隐藏”底面的链轮在执
行测试时是否转动
缓冲传感器不工作 ?
12
•上下移动杆几次。当杆在下面时，等待 2 秒。
•检查 / 更换杆。
•检查 / 更换传感器装置。
§ 5.5.7、步骤 4.
§ 5.5.7、步骤 5.
吸嘴检测工作不正常 ?
13
•清洁吸嘴卡子
•检查元件丢失 （= 打开供料器）
•检查 LL 玻璃纤维
•检查 / 更换吸嘴卡子
•检查 / 更换吸嘴卡子打印
§ 5.3、步骤 3.
§ 5.3
§ 5.5.9、步骤 4.
§ 5.5.9、步骤 3./ 步骤 4.
§ 5.5.9、步骤 3./ 步骤 4.
4022 593 51431 选件手册
07.01 供料器服务店 5-21
维修 TTF
表 5-2

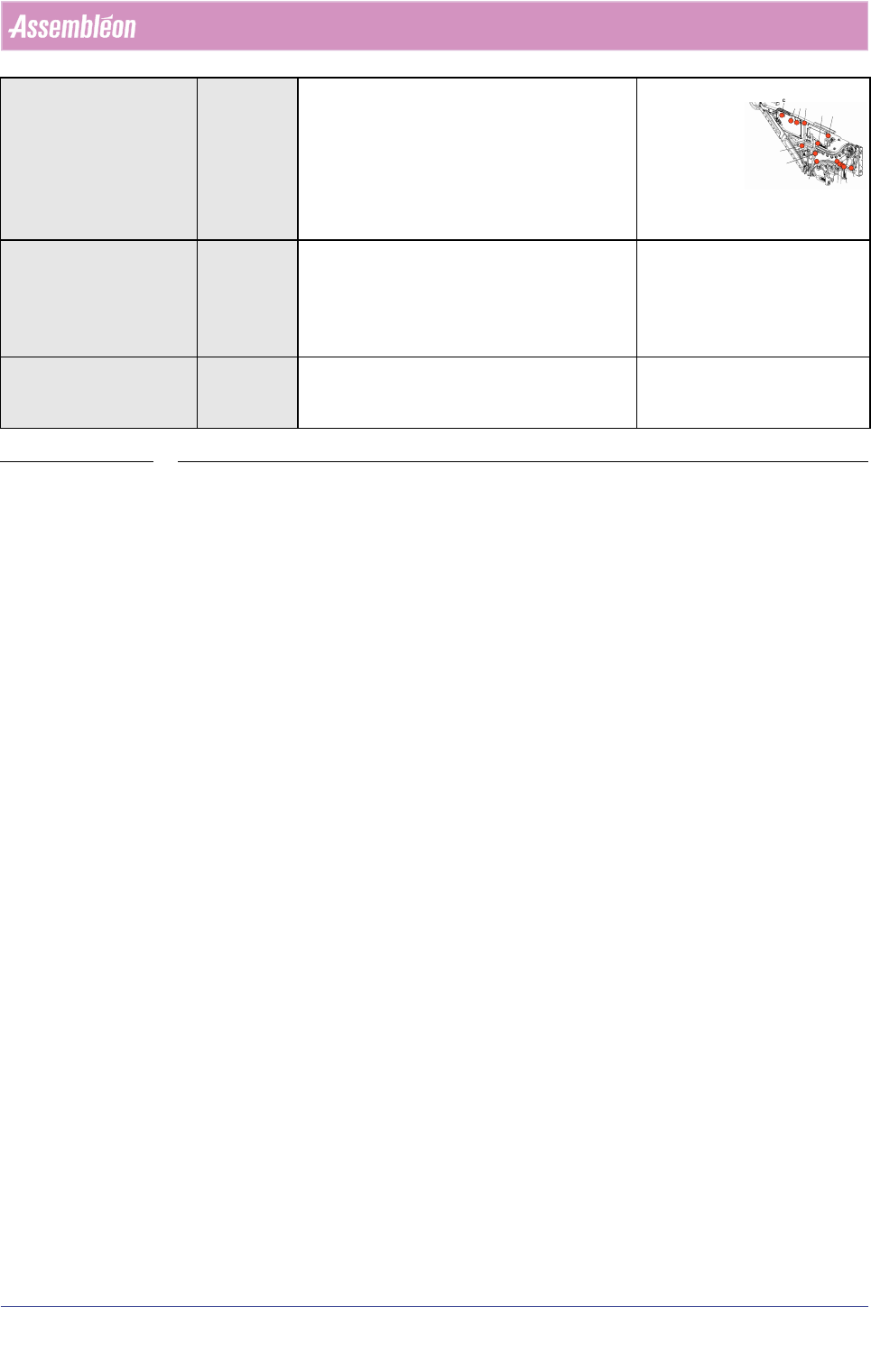

马达电流向前位标单元太
高 ?
14
•清洁链轮装置
•清洁供料器，检查料带
•检查元件丢失
•检查弯曲银箔 / 连接
•检查 / 更换链轮马达
•检查 / 更换链轮打印
§ 5.3 步骤 5.
§ 5.3
§ 5.3
图 5-3
§ 5.5.9、步骤
7.
§ 5.5.9、步骤
4b
轮齿序列不正确 ?
15
•清洁供料器，检查料带
•清洁和调整链轮传感器
•检查 / 更换链轮传感器
•检查 / 更换链轮
•检查 / 更换链轮打印
§ 5.3
§ 5.6.1
§ 5.5.9、步骤 8.
§ 5.5.9、步骤 9.
§ 5.5.9、步骤 4b
轮齿间距不正确 ?
16-17
•清洁和调整链轮传感器
•检查 / 更换链轮
•检查 / 更换链轮打印
§ 5.6.1
§ 5.5.9、步骤 9.
§ 5.5.9、步骤 10.
