4022-593-51431_Feeder Repair_CHS.pdf.pdf - 第181页

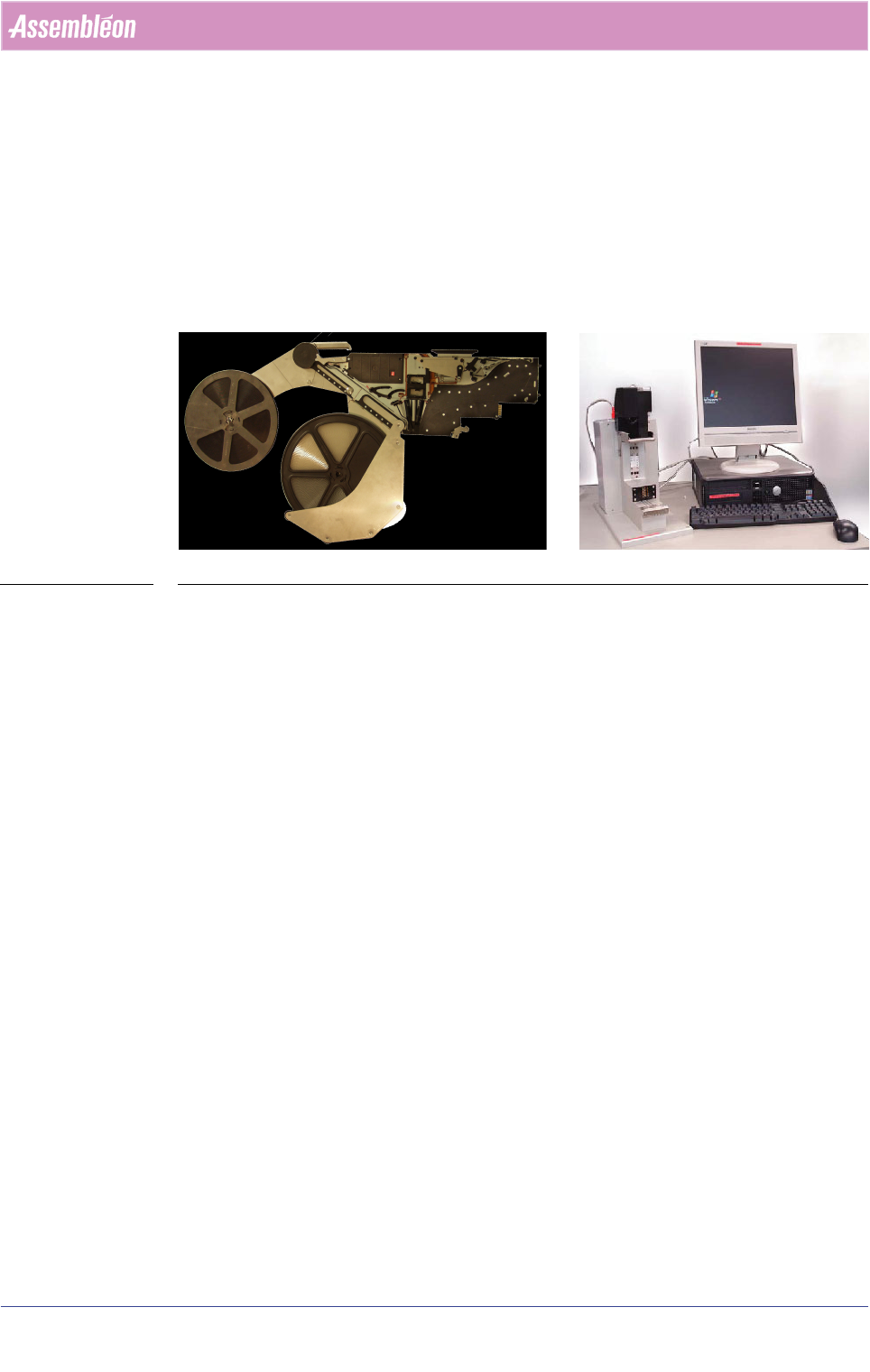

4022 593 51431 选件手册 07.01 供料器服务店 5-49 维修 TTF 5.7 校准 TTF 5.7.1 何时校准 TTF 供料器 如果下面一个问题的回答为 “是” ，则说明供料器需要校 准： ] 是否更换或调整了位标马达、链轮 、链轮传感器或打印控制器 ? ] 自上次校准后供料器贴片的元件数 是否超过 6. 000.000? 5.7.2 如何校准 TTF 供料器 图 5-5
选件手册 4022 593 51431
5-48 供料器服务店 07.01
维修 TTF
5.6 调整和测试

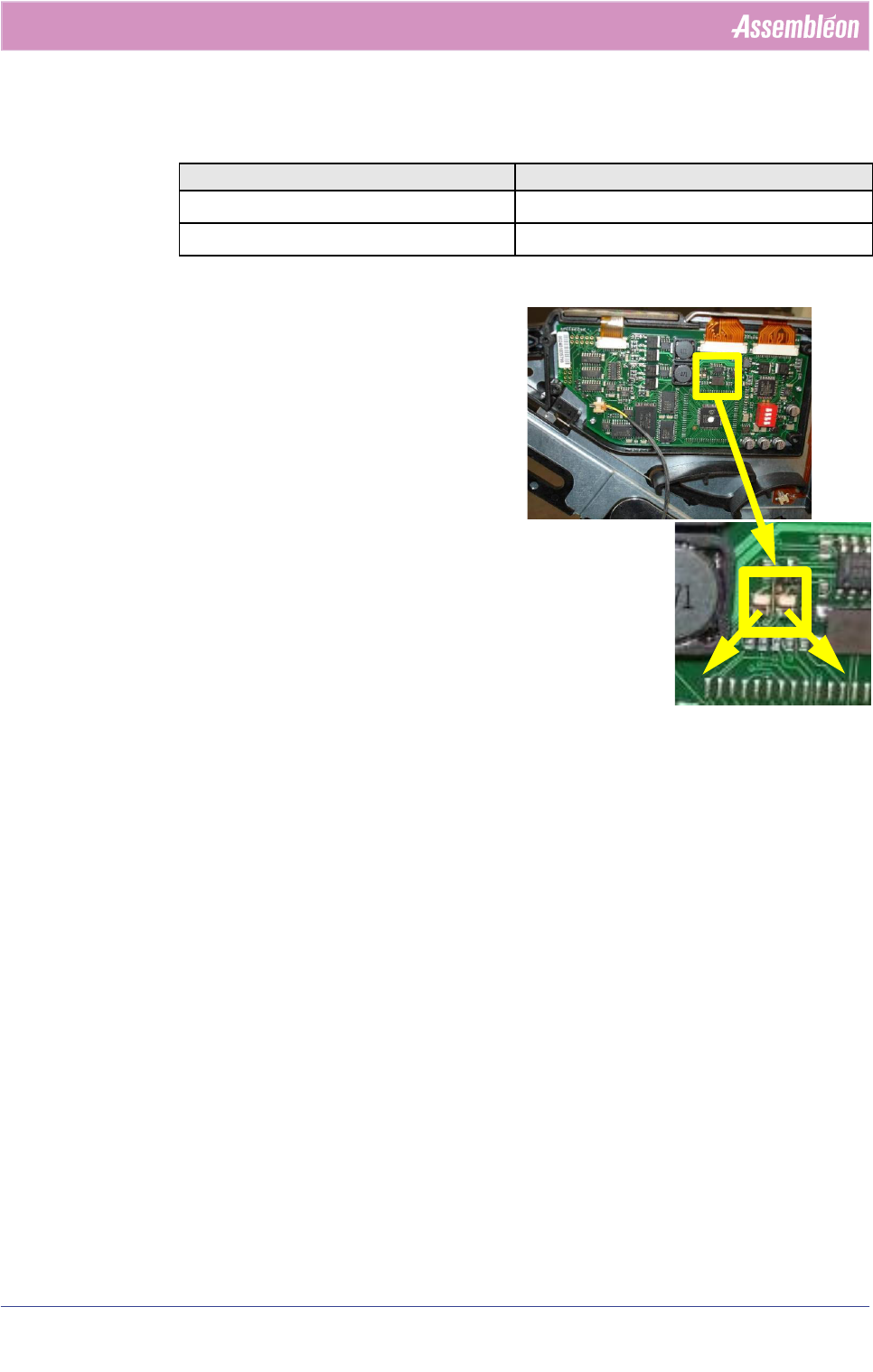

5.6.1 链轮传感器调整和测试
• 对于双股带状供料器的位标问题，可以通过下列测
试检查链轮传感器是否正确位于供料器中。此测试
检验传感器强度在链轮检测期间是否处于正确的级
别。一般情况下：链轮传感器越接近链轮，信号越
强。
• 卸下供料器控制板盖上的四个螺丝。
• 卸下盖。
• 将供料器放到分析工具上，打开加载单元的电源
上通道调整
• 在供料器的人机接口上选择上通道。
• 位标前进至少一个完整转动。
• 检查在每个位标步骤期间 LED (1A) 是否
点亮 - 熄灭
（“熄灭”表示检测到轮齿）。
注意：由于链轮运动，因此也可以手动在每个位标进行此
项检查。
• 如果一个或多个位标缺失 （没有 LED 信号），则需要
重新调整链轮传感器上通道。
• 如果 LED 1A 在每个位标步骤期间
点亮 - 熄灭
，则 继 续
检查下通道。
下通道调整
• 在人机接口上选择供料器的下通道。
• 位标前进至少一个完整转动。
• 检查在每个位标步骤期间 LED (1B) 是否
点亮 - 熄灭
（“熄灭”表示检测到轮齿）。
注意：由于链轮运动，因此也可以手动在每个位标进行此
项检查。
• 如果一个或多个位标缺失 （没有 LED 信号），则需要
重新调整链轮传感器下通道。
• 如果 LED 1b 在每个位标步骤
点亮 - 熄灭
，则不需要重
新调整链轮传感器。
• 若上通道或下通道缺少一个或多个位标，则两个链
轮传感器都需要重新调整。
需要的工具 工具说明
分析工具
PA 2849/50
校准工具
PA 2849/70
B
A
