4022 593 51431 选件手册
07.01 供料器服务店 4-21
维修 ITF
4.5 修理说明
4.5.1 从分析工具执行的供料器修理操作

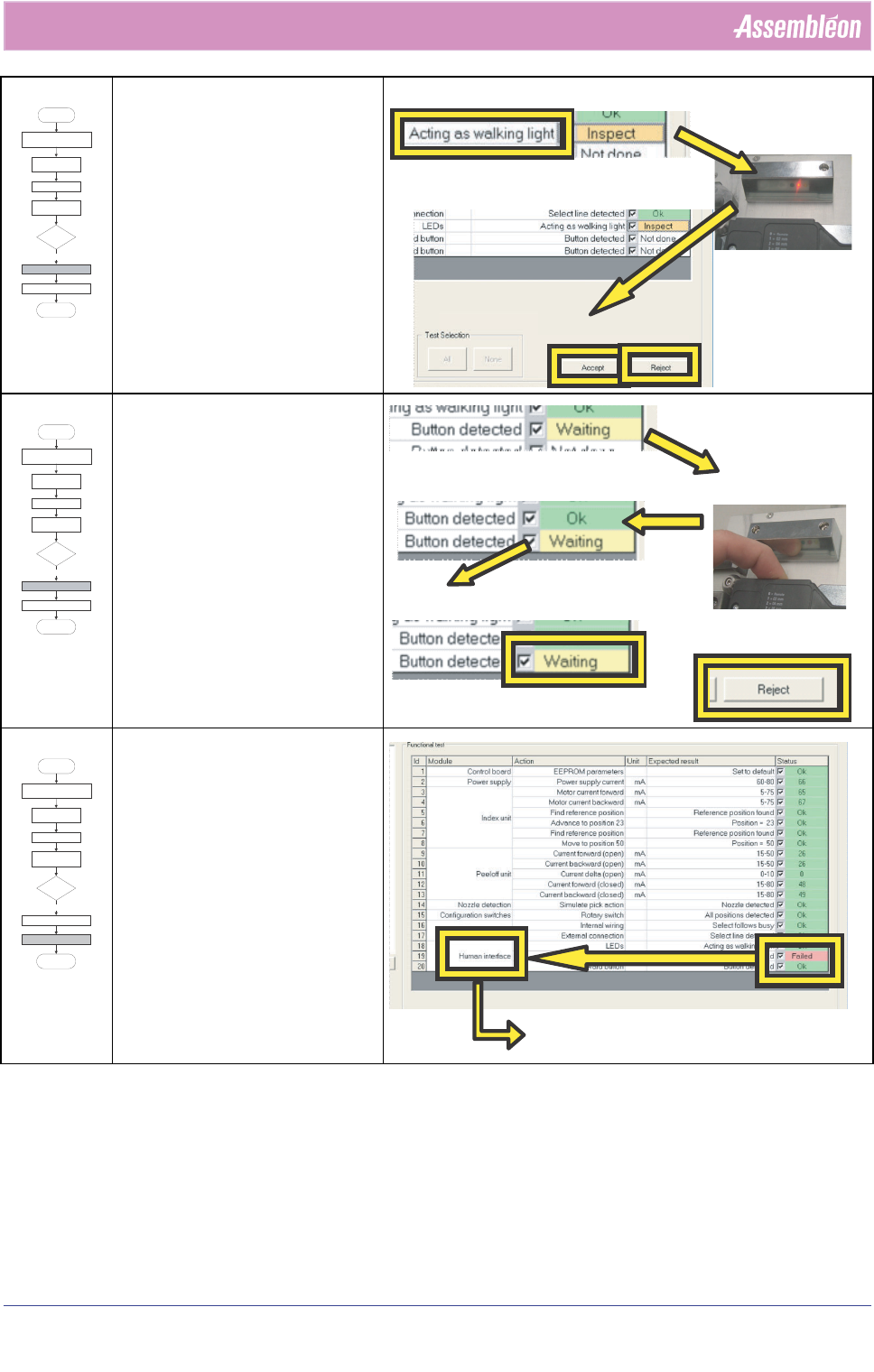

] 如果 ITF-TTF 分析工具上的测试被拒绝，可以执行此表中的操作。
] 在每个检查或操作之后，再次在工具上启动测试。
] 列出所有失败的测试，制作一个修理列表，参见 4.8。
表 4-2
问题 ID 号分析工具 说明 “要执行的操作” 参考过程
供料器在分析工具上未被识别 ? 标识箱 •检查操作员图表
•将位标开关设在 “0”
•打开分析工具的电源
•检查 / 清洁 / 更换触针
•更换打印控制器
§ 4.5.10
§ 4.5.5
控制器板存在故障 ?
1
•更换打印控制器
§ 4.5.5
电源存在故障 ?
2
•检查工具电源
•更换打印控制器
§ 4.5.5

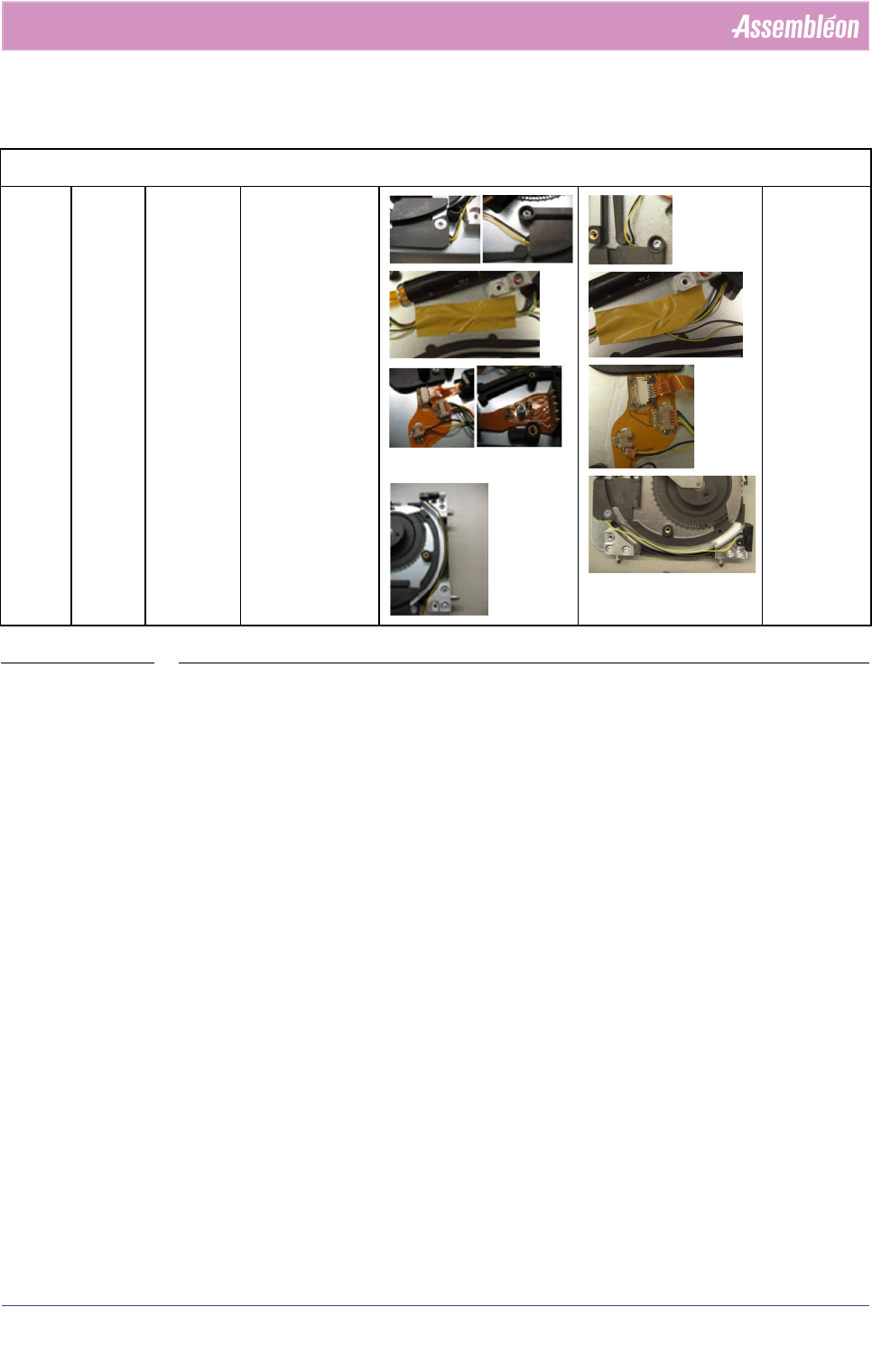

马达电流向前 / 向后位标单元太高 ?
3 & 4
•清洁链轮装置
•清洁供料器，检查料带
•检查元件丢失
•检查 E- 连接和线缆 / 弯曲银箔
•检查 / 更换链轮马达
§ 4.3
§ 4.5.10 步骤 23
发现参考位置不正确
5
•清洁链轮装置
•调整链轮传感器
•更换链轮传感器
§ 4.3
§ 4.5.10 步骤 22
§ 4.5.10 步骤 22
轮齿序列不正确 ?
6 - 8
•调整链轮传感器
•更换链轮传感器
•检查 / 更换链轮
§ 4.5.10 步骤 22
§ 4.5.10 步骤 22
§ 4.5.10 步骤 21
马达电流剥离单元太高 / 低 ?
9 - 13
•检查 / 清洁剥离单元
•检查主轴杆上的润滑脂
•检查 / 更换主轴杆和枢轴按压单元
•检查 / 更换剥离前板、关闭装置。
•更换剥离马达
•更换剥离底板
§ 4.3
§ 4.5.7
§ 4.5.7
§ 4.5.7
§ 4.5.7
§ 4.5.7
吸嘴检测工作不正常 ?
14
•清洁传感器和接收器
•调整传感器和接收器
•更换传感器和 / 或接收器
§ 4.3
§ 4.6
§ 4.5.10 步骤 11, 12
旋转六角形开关不工作 ?
15
•更换打印控制器
§ 4.5.5
选择 / 忙线不正常
16 - 17
•检查所有连线 无说明
人机接口工作不正常 ?
18 - 20
•检查从人机接口到打印控制器的
弯曲银箔
•检查 / 更换人机接口
•检查 / 更换控制器打印
§ 4.5.5
§ 4.5.5
