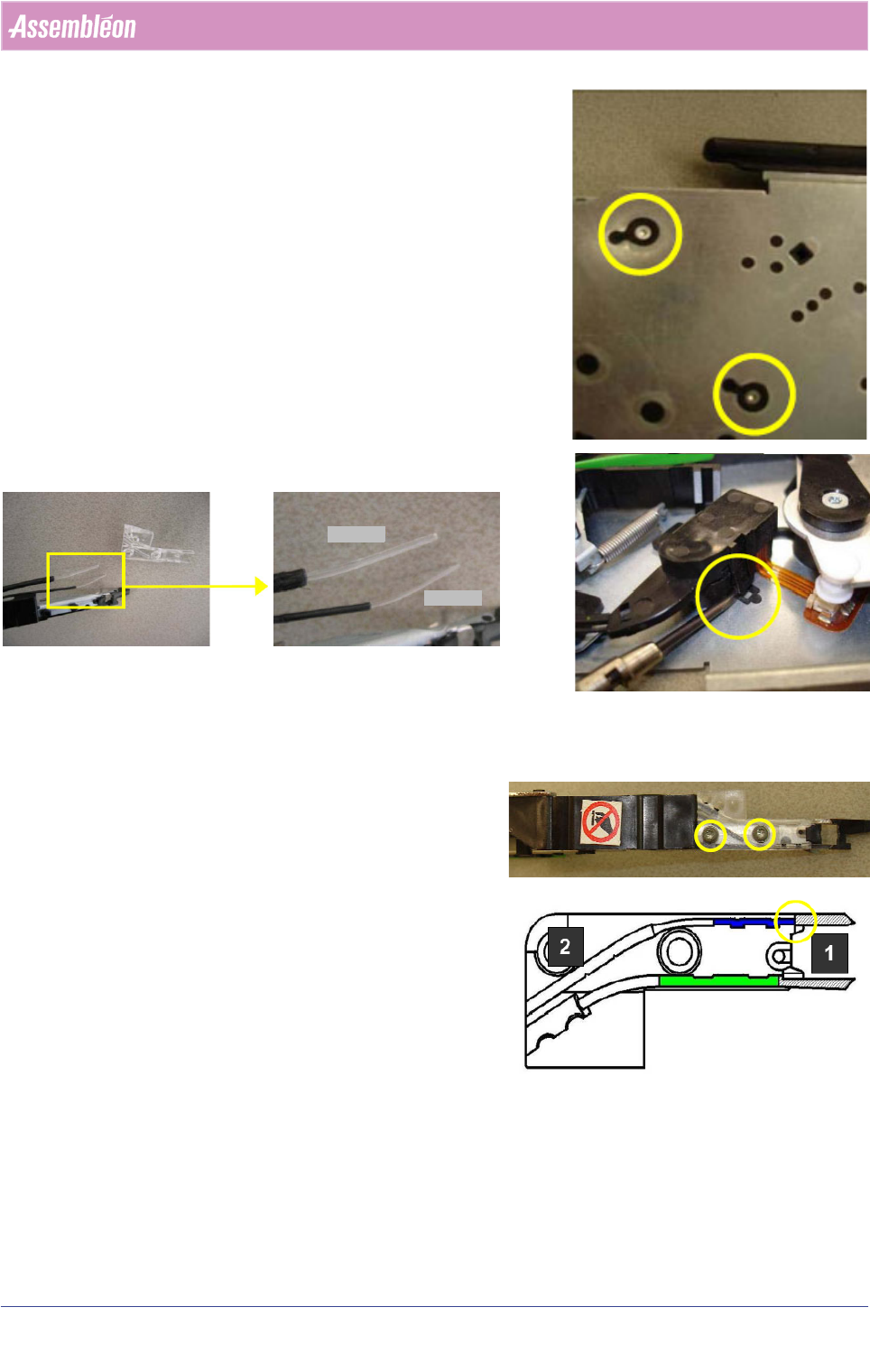

4022 593 51431 选件手册
07.01 供料器服务店 5-41
维修 TTF
• 卸下吸嘴卡子下通道
∗ 将双股料带供料器放到一个桌子上。
∗ 卸下两个螺丝。
• 用小螺丝刀提起传感器盖，注意不要损坏盖。
• 卸下损坏的光导引
∗ 拧下用于固定光导引的两个螺丝。
∗ 在拿住光导引的同时，小心地从光导引中向上
拉出玻璃纤维。
注意：卸下损坏的光导引后，会注意到一条纤维细，而
另一条纤维粗。细玻璃纤维更灵活，因此先插入
细玻璃纤维。
注意：将玻璃纤维插入光导引时请小心操作，不要使导杆
针折断
• 安装新的光导引
∗ 将细玻璃纤维插入新的光导引。
∗ 将纤维尖头尽量推向边缘 (1)。
∗ 将纤维推入光导引槽。
∗ 用力将黑色纤维隔离物压入光导引 (2)。
∗ 确保纤维正确位于光导引槽中
厚纤维
薄纤维

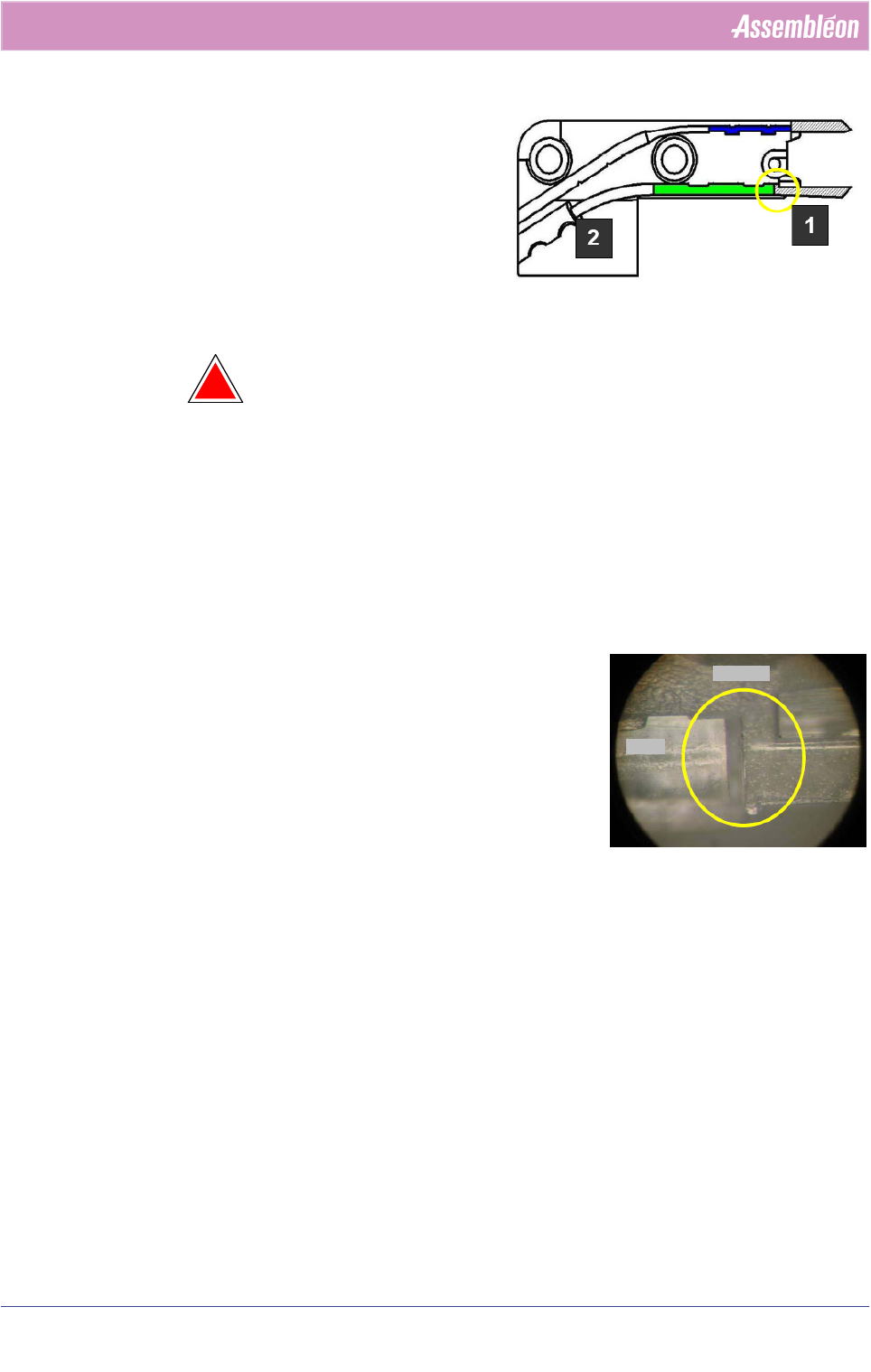

选件手册 4022 593 51431
5-42 供料器服务店 07.01
维修 TTF
• 将粗玻璃纤维插入新的光导引。
• 将纤维尖头尽量推向边缘 (1)。
• 将纤维推入光导引槽。
• 用力将黑色纤维隔离物压入光导引 (2)。
• 确保纤维正确位于光导引槽中
• 完成
∗ 将插入了玻璃纤维的新光导引放到吸嘴卡子
上。
∗ 拧紧两个螺丝。
!
警告： 不要将两个螺丝拧得太紧，否则可能会损坏光导引。
• 将下通道吸嘴卡子安装到供料器上。
• 测试功能
∗ 将供料器放到加载单元上。
∗ 打开加载单元的电源。
∗ 用小螺丝刀标出下通道位置。
注意：使用小工具标注位标。切勿使用手指，否则会污染传感器。
∗ 当下通道上的位标没问题时，即可使用供料器。
∗ 当下通道上的位标存在问题时，有两个可能的原因：
−玻璃纤维没有正在靠在新光导引的边缘。可以使用显微镜
对此进行检查。
−吸嘴卡子存在一个其它缺陷。解决办法是更换整个吸嘴卡
子下通道
纤维
不良品
