选件手册 4022 593 51431 5-46 供料器服务店 07.01 维修 TTF ∗ 当所有位标均没有问 题时，传感器需要用 Loctite 固定。 ∗ 在传感器与底板 (2) 的连接处涂上一些 loc ti t e 480 。在上部弹簧部位 (3) 上涂上一些 lo ct i t e 7400 。 ∗ 拧紧用于固定传感器 的螺丝。 • 下通道链轮传感器。 ∗ 用小螺丝刀向着链轮 推传感器 （任一链轮均 可） ，然后拉回以达到非…

100%1 / 194
4022 593 51431 选件手册
07.01 供料器服务店 5-45
维修 TTF
7. 链轮马达更换
• 卸下两个吸嘴卡子 （参见 § 5.5.9、步骤 3. + 4.）
• 卸下顶部银箔剥离装置 （参见 § 5.5.7 步骤 2.）
• 卸下中间板
• 断开链轮马达下通道的线缆连接
• 更换链轮马达下通道
• 卸下链轮马达上通道的三个螺丝
• 更换链轮马达上通道
• 按照相反顺序装上所有卸下的部件
• 校准供料器

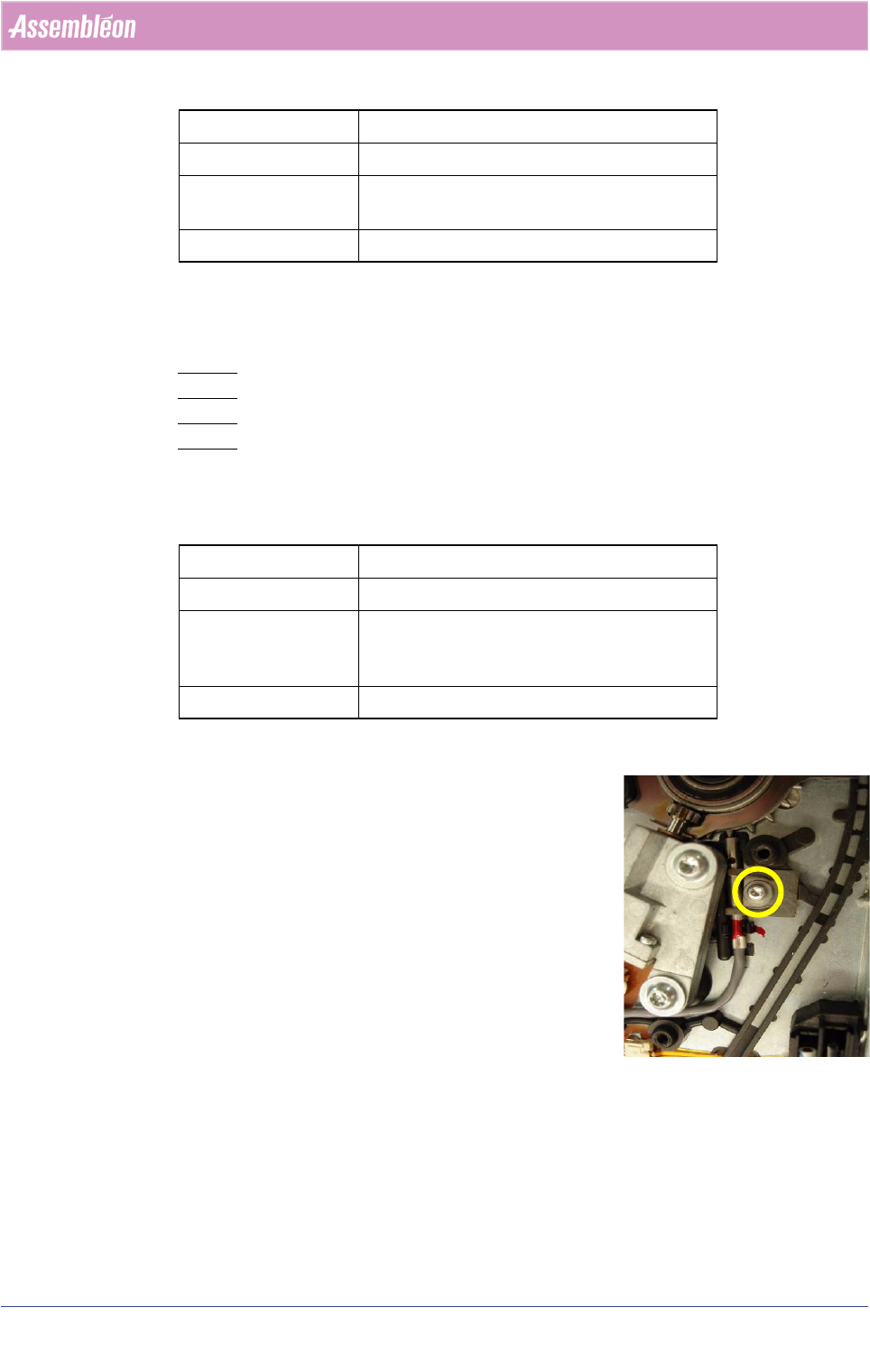

8. 链轮传感器更换
• 卸下链轮马达 （参见 § 5.5.9、步骤 7.）
• 上通道链轮传感器。
∗ 拧松用于固定传感器的螺丝。
∗ 向着最高链轮 / 轮齿推传感器，拉回传感器以
达到最小空隙 （带测隙规时最大 0.03mm）。
∗ 检查传感器中的孔是否朝下 (1)。
注意：
对于下面的
6
个操作，供料器需放在分析工具上
并打开电源
(
参见
5.6.1
链轮传感器调整和测试
)
。
∗ 在用力向下按链轮的同时，将链轮转动一整
圈 （位标向前）。
∗ 检查在每个位标步骤期间控制器板上的上通
道 LED 是否
点亮 - 熄灭
（“熄灭”表示检测到
轮齿）。
∗ 如果一个或多个位标仍不切换控制器板上的
LED，应检查链轮。
项目 6, 链轮马达
频率 当失败时
工具 Torx T6 、 T8 和 T10、转矩扳手、顶板开启工
具、卸下工具吸嘴卡子、链轮马达提升器
预防措施 需要校准
项目 7, 链轮传感器
频率 当失败时
工具 Torx T6 、 T8 和 T10、转矩扳手、顶板开启工
具、卸下工具吸嘴卡子、 Loctite 480、 Loctite
7400、测隙规、链轮马达提升器
预防措施 需要校准
选件手册 4022 593 51431
5-46 供料器服务店 07.01
维修 TTF
∗ 当所有位标均没有问题时，传感器需要用
Loctite 固定。
∗ 在传感器与底板 (2) 的连接处涂上一些 loctite
480。在上部弹簧部位 (3) 上涂上一些 loctite
7400。
∗ 拧紧用于固定传感器的螺丝。
• 下通道链轮传感器。
∗ 用小螺丝刀向着链轮推传感器 （任一链轮均
可），然后拉回以达到非常小的空隙。
∗ 检查传感器中的孔是否朝下 (1)。
注意：
对于下面的
6
个操作，供料器需放在分析工具上
并打开电源
(
参见
5.6.1
链轮传感器调整和测试
)
。
∗ 在用力向下按链轮的同时，将链轮转动一整圈
（位标向前）。
∗ 检查在每个位标步骤期间控制器板上的下通道
LED 是否点亮 - 熄灭 （“熄灭”表示检测到轮
齿）。
∗ 如果一个或多个位标仍不切换控制器板上的
LED，应检查链轮。
∗ 当所有位标均没有问题时，传感器需要用
Loctite 固定。
∗ 在传感器的下部连接 (2) 处涂上一些 lotcite
480。在上部连接 (3) 处涂上一些 loctite
7400。
• 完成
∗ 关闭分析工具的电源，将供料器放到桌子上。
∗ 将下列项目重新装到供料器上：
−吸嘴卡子下通道
−吸嘴卡子上通道
∗ 安装顶板。
∗ 校准供料器 ( 参见 5.7 校准 TTF)。
Loctite 480
Loctite 7400
1
2
3
1
2
3
Loctite 480
Loctite 7400
4022 593 51431 选件手册
07.01 供料器服务店 5-47
维修 TTF

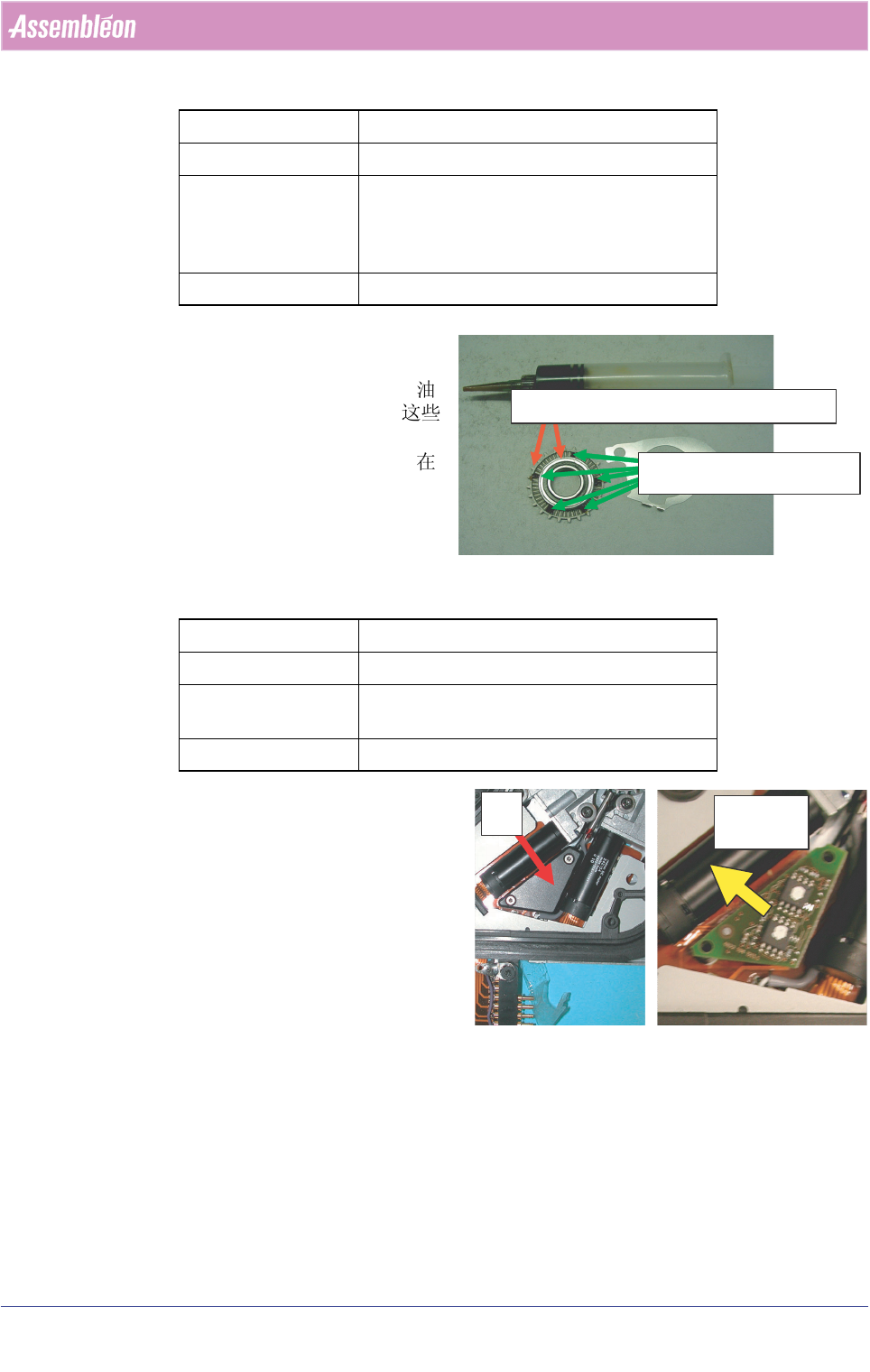

9. 链轮更换
• 参见步骤 7. 和步骤 8.
• 用小刀或螺丝刀在链轮上的极限压力润滑油
#3 上留下五个小点，链轮马达的轮齿在这些
位置上驱动链轮。
• 经过一些旋转后除去剩余的润滑油以及涂在
链轮轮齿或制动表面上的所有润滑油。
10. 链轮打印更换
• 卸下顶板。
• 卸下盖 (A)。
• 小心地从连接器槽拉出打印。
• 更换打印。
• 按照相反顺序装上所有部件。
项目 8, 链轮
频率 当失败时
工具 Torx T6 、 T8 和 T10、转矩扳手、顶板开启工
具、卸下工具吸嘴卡子、 Loctite 480、 Loctite
7400、极限压力润滑油 #3、链轮马达提升
器
预防措施 需要校准
项目 9, 链轮打印
频率 当失败时
工具 Torx T6 、 T8 和 T10、转矩扳手、顶板开启工
具、卸下工具吸嘴卡子
预防措施
5 small dots of EP Lube #3
Remove all Lube from teeth and brake surface
ᵕ䰤य़࡯⍺⒥⊍ #3Ϟⱘ
5 Ͼᇣ⚍
䰸এ䕂啓੠ࠊࡼ㸼䴶Ϟⱘ᠔᳝⍺⒥⊍
5 small dots of EP Lube #3
Remove all Lube from teeth and brake surface
ᵕ䰤य़࡯⍺⒥⊍ #3Ϟⱘ
5 Ͼᇣ⚍
䰸এ䕂啓੠ࠊࡼ㸼䴶Ϟⱘ᠔᳝⍺⒥⊍
5 small dots of EP Lube #3
Remove all Lube from teeth and brake surface
ᵕ䰤य़࡯⍺⒥⊍ #3Ϟⱘ
5 Ͼᇣ⚍
䰸এ䕂啓੠ࠊࡼ㸼䴶Ϟⱘ᠔᳝⍺⒥⊍
AA
Printᠧॄ
