选件手册 4022 593 51431
5-22 供料器服务店 07.01
维修 TTF
5.5.2 工具列表
表 5-3 提供推荐的工具和物品列表，以修理和清洁双股带状供料器。所有工具均
可从当地购买。
注意： 使用的工具仅适用于可更换的部件。更换说明中未介绍无法在当地更换的部件。
表 5-3 工具列表
5.5.3 紧固转矩概述
注意： 必须使用自动转矩扳手拧紧螺丝以保证正确设置。
] 要求的转矩：
• 所有 T8 和 T10 螺丝：1Nm +/- 10%
• 所有 T6 螺丝：0,22 Nm +/- 10%
推荐的工具和物品
清洁物品
- 真空清洁器 （在工作间使用）
- 不含麻的棉纸
- 不含麻的软布
刷子
- 小刷子
润滑物品
- CMD Anti-scoring EP Lube 3. 遵循当地安全法规
粘胶和试剂
- Loctite 480
- Loctite 7400
紧固工具
- 转矩扳手机器 (0.2 - 1 Nm) Torx T6、 T8 和 T10
螺丝刀
- Torx no. T6、 T8 和 T10
-M3螺丝刀
其它工具
- 锤子 (200 gr.)
- 销钉冲压器 ~ 1.5mm (0.06")
- 钳子
- 一把镊子
- 曲别针 5mm x 120mm
- 测隙规
4022 593 51431 选件手册
07.01 供料器服务店 5-23
维修 TTF
] 前部固定顶板的螺丝暂时除外：
• T8 螺丝 1Nm +/- 10%。
• 所有螺丝均为特殊类型。螺丝可以重复使用。
表 5-4 双股带状供料器螺丝概述
5.5.4 检查电连接
检查弯曲银箔上的连接及状态。
对于接下来的检查点，需要卸下顶板和中间板 !
表 5-5
螺丝 部件 数量
螺丝偏差 PT 30x14 接地块
顶板前部
1
7
T8 和
T10 螺丝
1 Nm +/- 10%
螺丝偏差 PT 30x10 顶板
上部卷筒架
13
3
螺丝偏差 PT 30x10.9 链轮马达 UL
链轮马达 LL
3
3
螺丝偏差 PT 30x8 转向点板
缓冲
盖打印
卷筒夹
5
4
4
1
螺丝偏差 PT 20x10 剥离单元
盖链轮传感器
吸嘴卡子 UL
3
2
2
T6 螺丝
0.22 Nm +/- 10%
螺丝偏差 PT 20x6 顶部银箔单元
杆导引装置
吸嘴卡子 LL
中间板
杆导引打印
4
2
2
1
1
螺丝偏差 PT 20x4 控制器
夹具传感器 UL
2
1
吸嘴卡子 LL 光导引
2
不卸下
检查数 部件 操作 检查 良好 不良 说明
1
锁定连接
器
检查连接器 检查所有连接器是否
锁定
这不正确 !
2
弯曲银箔 检查弯曲银
箔的位置
检查弯曲银箔是否超
出了底板的顶部
选件手册 4022 593 51431
5-24 供料器服务店 07.01
维修 TTF

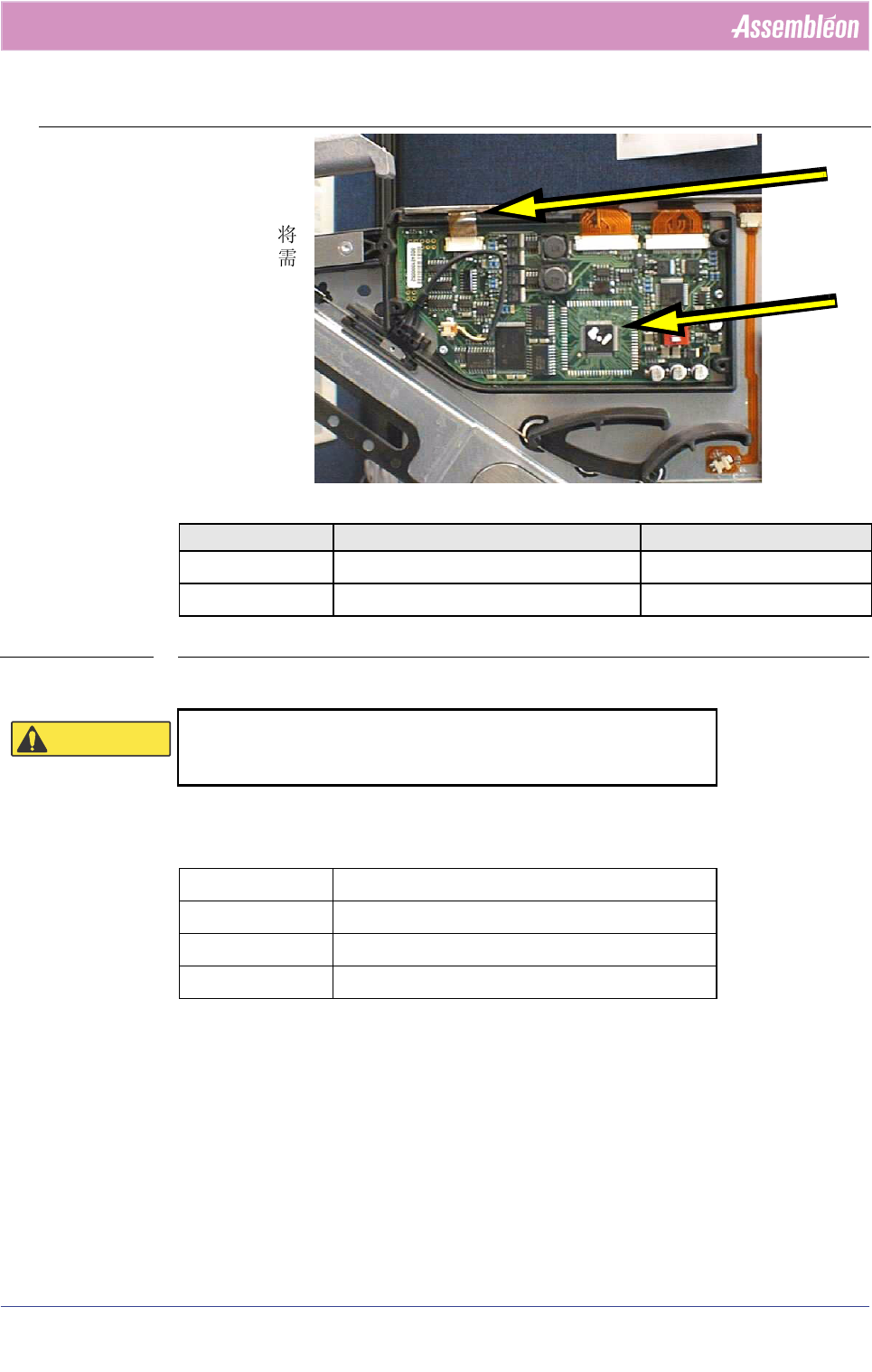

5.5.5 模块 1：控制单元更换
1. 模块概述
• 表 5-6 中介绍了可在当地修
理的项目。如果更换了 PCB
但没有进行校准，供料器将
无法按照规格运行，因此需
要校准 !
表 5-6 模块 1：控制单元
2. 打印控制器更换
注意：此单元包括 ESD 敏感电子元件。采取 ESD 措施以防损坏电子元件。
• 卸下盖
• 转到供料器修理菜单中的 “更换控制器板”
• 选择 “读取供料器数据”
• 关闭 “表”
• 卸下盖
• 卸下人机接口
• 更换控制器
• 装上人机接口和盖
• 打开表
项目 说明 节
1
打印控制器 5.5.5 步骤 2.
2
人机接口 5.5.5 步骤 3.
ESD 敏感电子设备
静电放电可能导致电子元件损坏。
在 ESD 安全环境中工作或者采取 ESD 预防措施。
项目 1, 打印控制器
频率 仅当存在故障时
工具 转矩扳手 (0.2 - 1 Nm) Torx 10
预防措施 参见 ESD 小心
2
1
