4022 593 51431 选件手册 07.01 供料器服务店 5-39 维修 TTF 注意： 检查吸嘴卡子下通 道是否夹在侧盖和底板之间 （向上移 动吸嘴卡子） 注意： 检查前部的黑色卡 子是否弯曲。弯曲时，供料器无 法完 全插入供料器杆。这会影响取件性 能。 • 安装螺丝。 • 螺丝转矩 1 Nm +/- 10% 。确保螺丝 不伸出。 注意： 确保吸嘴卡子下通 道没有夹在底板和侧盖之间。 • 检查吸嘴卡子上通道的移动。 4. 吸嘴…

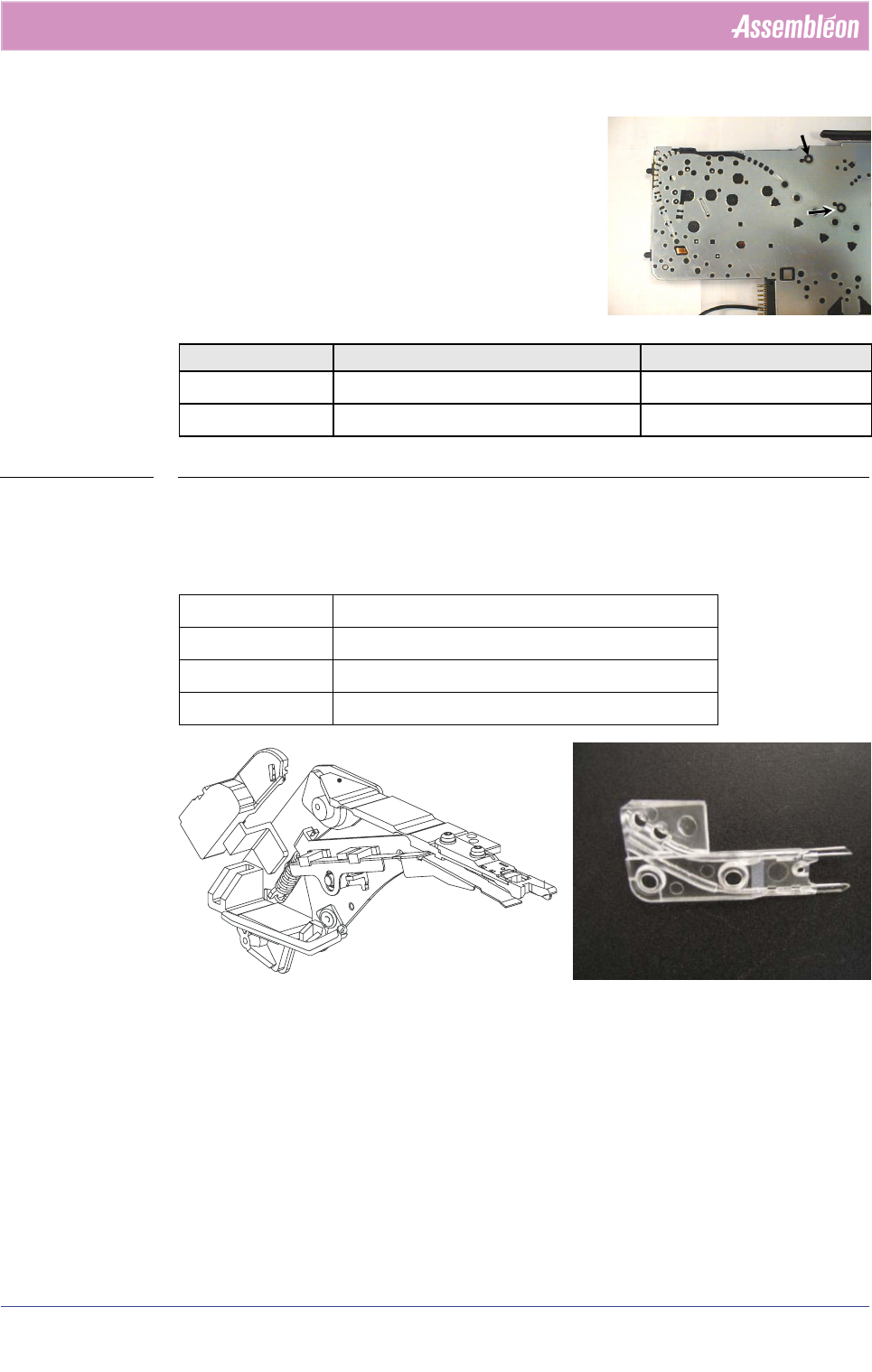

选件手册 4022 593 51431
5-38 供料器服务店 07.01
维修 TTF
• 使用 “侧板开启工具”小心地提起供料器前部的 3 个卡子 (1)。
• 略微打开，直至卡子松开，注意不要弯曲卡子，否则供料器盖无法
再关闭。
• 拧下用于固定吸嘴卡子的两个螺丝。
• 将 “卸下工具 NCUL”放入螺丝孔中。
• 将吸嘴卡子推入上部位置 (A)，同时缓慢地将供料器向下按压 (B) 到
两个销针上。
• 卸下吸嘴卡子。
• 清洁供料器，安装吸嘴卡子。
• 将上通道吸嘴卡子放在导引上方 2 mm 位
置。将吸嘴卡子推到上部位置，同时小心
地将吸嘴卡子按压到底板上。
注意：清洁 / 卸下所有落下的小元件。
注意：不要夹住纤维或接地弹簧。
• 用力向下按压吸嘴卡子。
• 检查能否看到吸嘴卡子弹簧。
• 安装两个吸嘴卡子螺丝。
• 安装侧板。不要遗忘导引块。
• 推供料器前部的卡子，直至听到咔哒一
声。
打开的卡子
卸下螺丝上通道吸嘴卡子
1
1
1
2
卸下上通道吸嘴卡子
吸嘴卡子打印 UL
导引位置
夹固纤维和弹簧
吸嘴卡子弹簧
A
B
A
