选件手册 4022 593 51431 4-10 供料器服务店 07.01 维修 ITF 5. 剥离板清洁 注意： 不要弯曲剥离板 ! 注意： 当地采购异丙醇并 遵循当地安全法规。 • 使用的工具：蘸有少许异丙醇 且不含纤维的棉 纸。 • 清洁剥离板前部。 • 当使用剥离切口时，也需检查 和清洁此切口。 6. 链轮清洁 • 使用的工具：真空清洁器和 / 或硬刷 • 清洁链轮的轮齿和孔。 注意： 不要使用压缩空气 。这只会将灰尘吹 进供料…
4022 593 51431 选件手册
07.01 供料器服务店 4-9
维修 ITF
3. 料带盖清洁
注意：不要通过金属部位提起料带盖
(8mm)。
• 使用的工具：真空清洁器和 / 或硬
刷。
• 从锁定位置松开料带盖。
• 清洁料带盖。

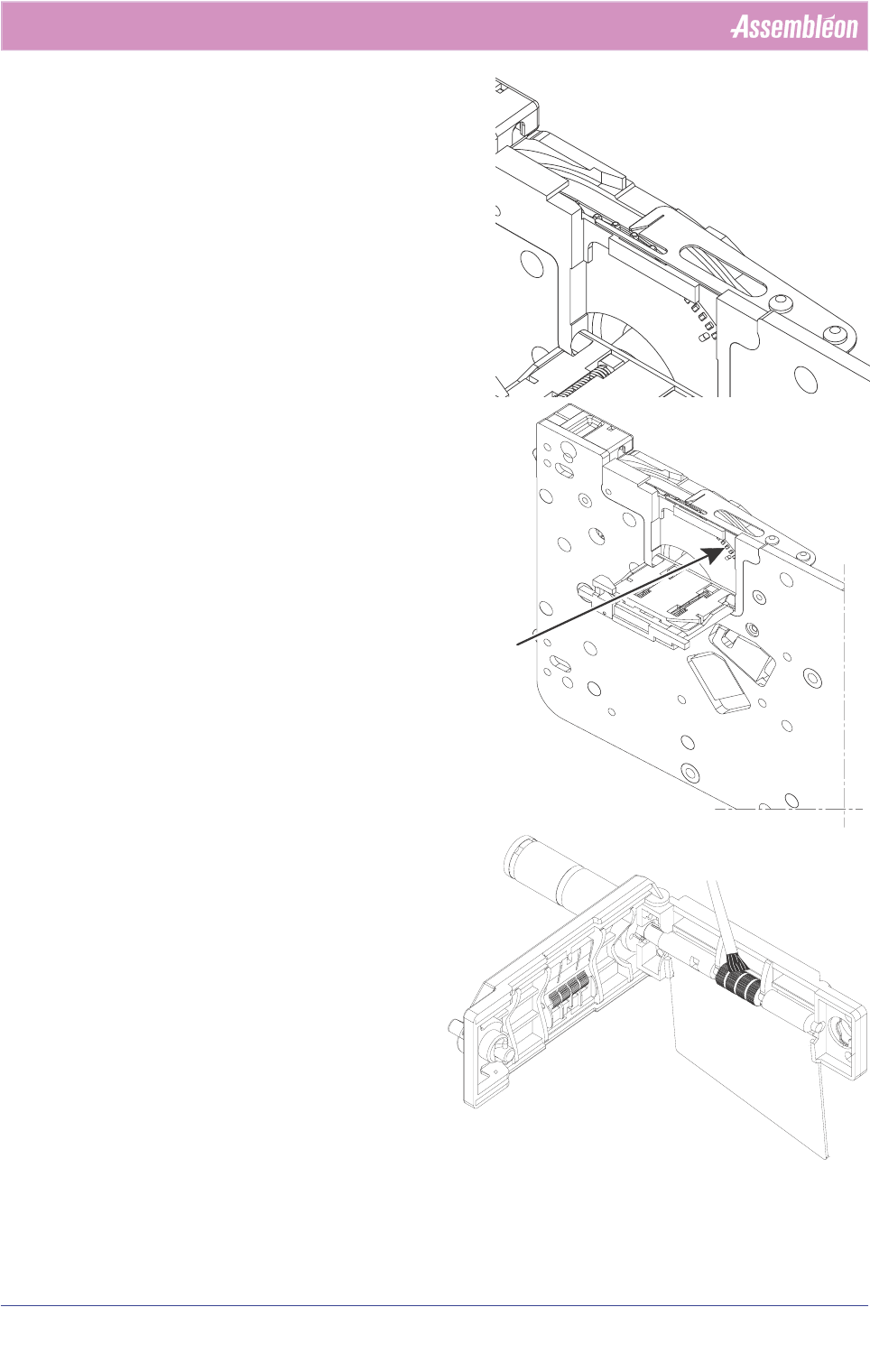

4. 移位轴 + Teflon 套管 + 导杆针滚轮
清洁
注意：当地采购异丙醇并遵循当地安全法规
• 将不含纤维的棉纸在异丙醇中蘸湿后
清洁移位轴。对于宽度超过 12mm 的
供料器，移位轴上装有套管。此外，
也可以使用在异丙醇中蘸湿的不含纤
维的棉纸将此套管 ( 聚四氟乙烯 ) 擦
拭干净。在前部 44mm 和 56mm 位置
安装有导杆针 （带有聚四氟乙烯）滚
轮。清洁此滚轮。将不含纤维的棉纸
在异丙醇中蘸湿后进行清洁。
3
2
1
1
2 (only applicable
for 44mm and 56mm)
1
2 (only applicable
for 44mm and 56mm)
2 （
仅适用
于
44mm 和 56mm）
选件手册 4022 593 51431
4-10 供料器服务店 07.01
维修 ITF

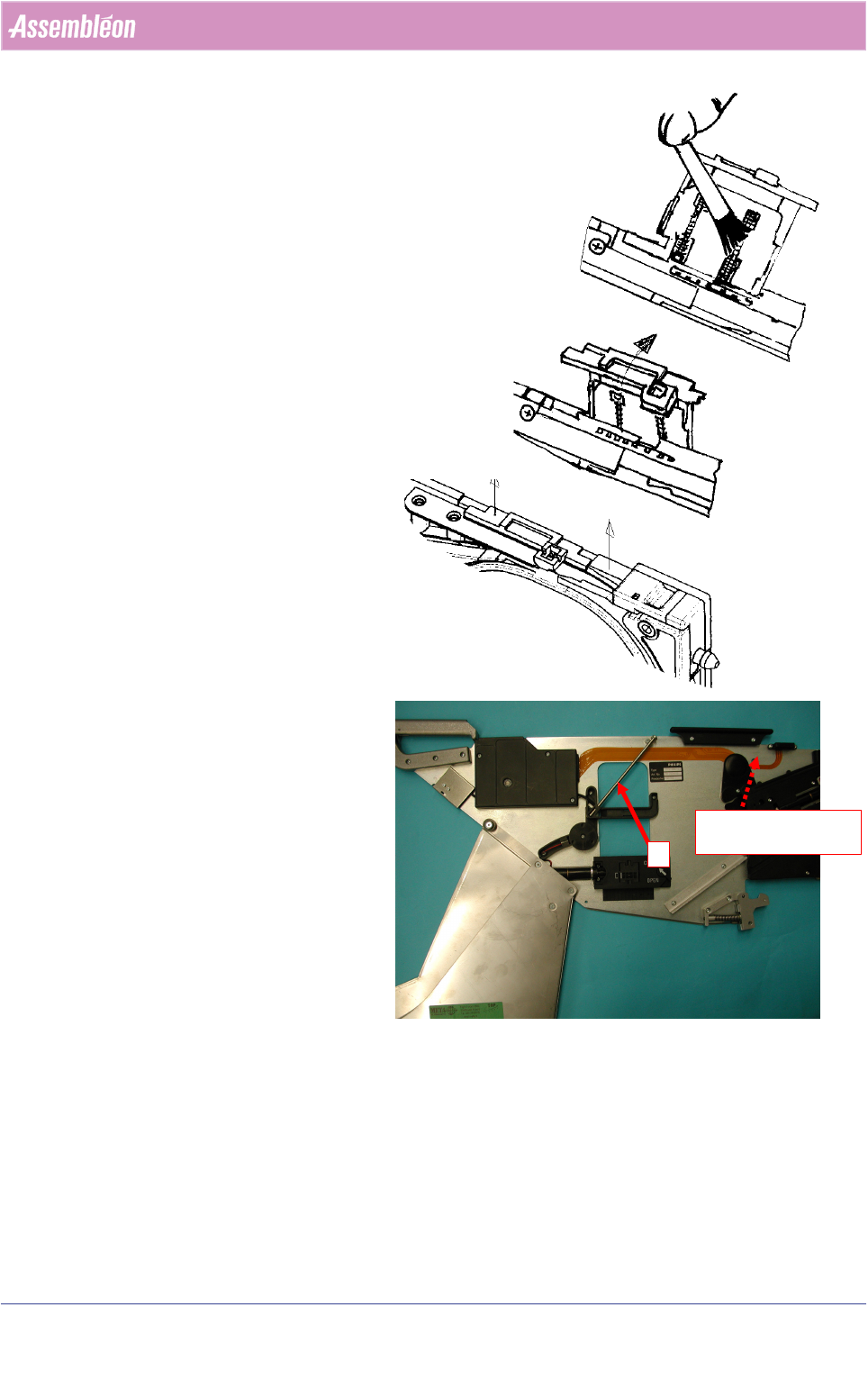

5. 剥离板清洁
注意：不要弯曲剥离板 !
注意：当地采购异丙醇并遵循当地安全法规。
• 使用的工具：蘸有少许异丙醇且不含纤维的棉
纸。
• 清洁剥离板前部。
• 当使用剥离切口时，也需检查和清洁此切口。
6. 链轮清洁
• 使用的工具：真空清洁器和 / 或硬刷
• 清洁链轮的轮齿和孔。
注意：不要使用压缩空气。这只会将灰尘吹
进供料器，并在链轮传感器等其它位
置上停止。
• 使用的工具：真空清洁器，供料器加
载单元。
• 从供料器上卸下料带。
• 提起并翻转料带盖。
• 按位标按钮并将链轮至少旋转一圈，
让真空清洁器清洁链轮孔。
注意：检查链轮孔中是否留有元件。

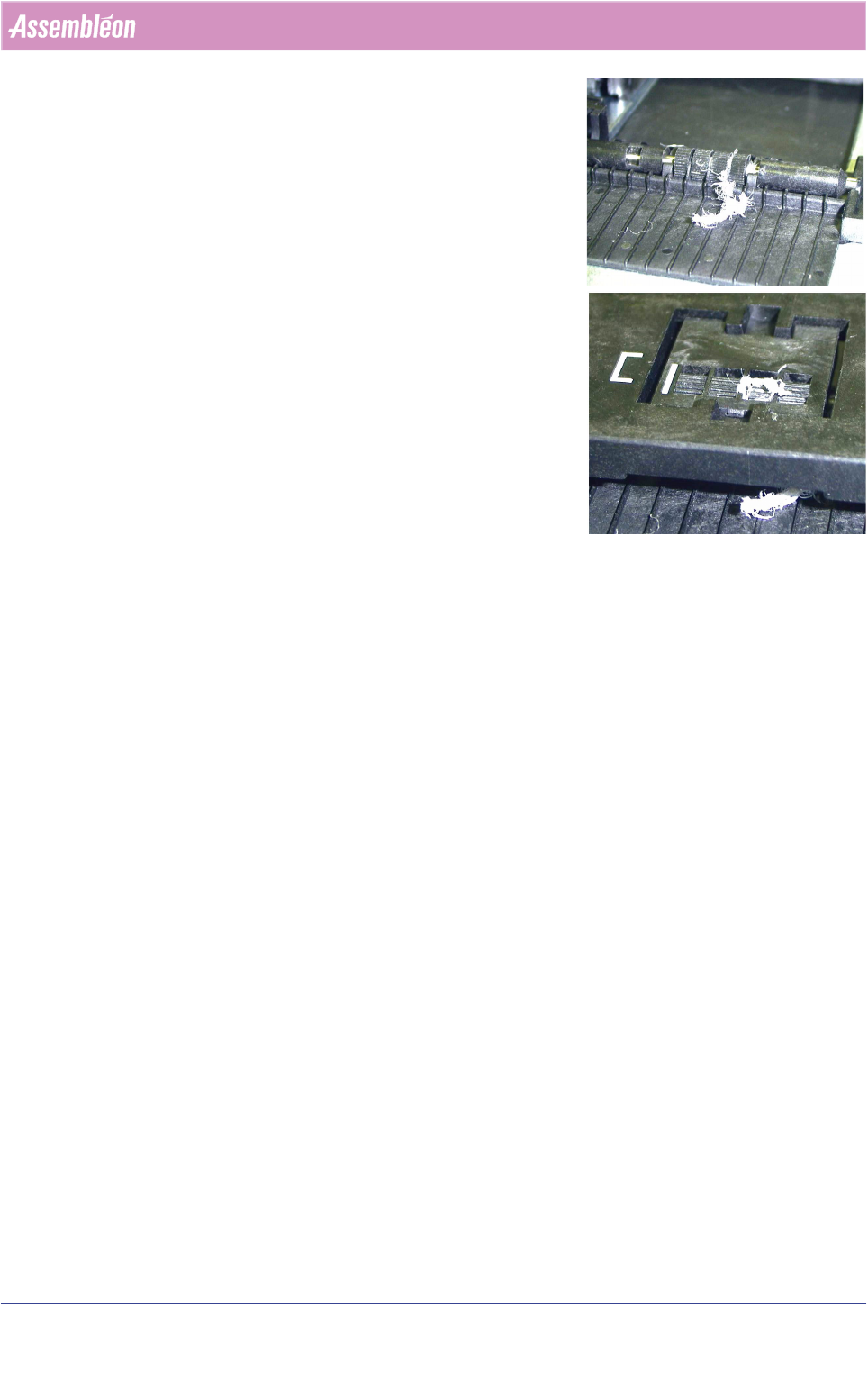

7. 顶部银箔马达小齿轮 + 枢轴按压小齿
轮清洁
• 使用的工具：真空清洁器、硬刷和一把镊
子
• 从锁定位置松开剥离装置，清洁两个小齿
轮。按照箭头方向转动马达小齿轮。
