4022 593 51431 选件手册
07.01 供料器服务店 4-39
维修 ITF
参见表 4-11 中介绍了可在当地修理的项目。
表 4-11 模块 6：更换部件
2. 定位针单元 （顶部）
• 卸下盖，(8mm) 参考步骤 14. 中的说明，(12-24mm) 参考 4.5.10 节。
• 卸下两个螺丝 (121)，从发射传感器和盖的下部缓慢地滑动顶部定
位针单元。对于 32-56mm 的供料器，必须先卸下前盖隔板 (275)。
• 在定位针单元和底板上涂上 Loctite。
• 按照相反顺序装配定位针。前盖隔板的螺丝转矩：30 + 10 Ncm。
• 按照步骤 14.、 4.5.10 节或步骤 16. 中的说明装上并固定盖。
项目 说明
12
定位针单元 （顶部）
13
预导引
14-3
触针
17
料带盖 (8mm)
17-1
料带盖后板
17-2
压缩弹簧
17
料带盖 (12-56mm)
20-1
顶部银箔移位轴
20-2
支架
24
定位针单元 （底部）
181
发射传感器 (8mm)
182
发射盖 (8-56mm)
181
发射传感器 (12-56mm)
191
接收传感器
193
接收盖
194
接收器筛板
271
盖 (8mm)
271
盖 (12-24mm)
271
盖 (32-56mm)
281
剥离板
361
顶部导引
393
料带导杆 (44-56mm)
项目
12, 275
频率 仅当损坏或定心针丢失时
工具 开口 / 环形扳手 s=6mm （仅 32-56mm 类型）
转矩扳手读数 20 ñ200 Ncm + 钻头 s=6mm
预防措施 无
选件手册 4022 593 51431
4-40 供料器服务店 07.01
维修 ITF
注意： 若供料器装配好后不工作，很可能是传感器未对齐。可以通过传感器调整工具进
行调整。
3. 预导引
•
卸下盖，
(8mm)
参考第
14.
节中的说明，
(12-24mm)
参考第
4.5.10
节，
(32-56mm)
参考第
16.
节。
• 卸下两个螺丝(141)和用于将主线缆连接
到装配板上的六角螺丝，以便于工作。
• 通过冲压器~ 2.5mm向下敲击预导引(13)
上的 2 个销针，使其伸出装配板，从而
从装配板上断开导引。确保不要损坏接
点块线缆。
• 按照相反顺序装配。必要时，调整传感
器。
备注： 对于 32-56 mm 供料器，不需要卸下盖。
项目
13
频率 仅当损坏时
工具 锤子 （仅小尺寸）
艾伦内六角扳手 2 mm
艾伦内六角扳手 2.5 mm
销钉冲压器 ~ 2.5 mm (0.10")
预防措施 无
六角螺丝
4022 593 51431 选件手册
07.01 供料器服务店 4-41
维修 ITF

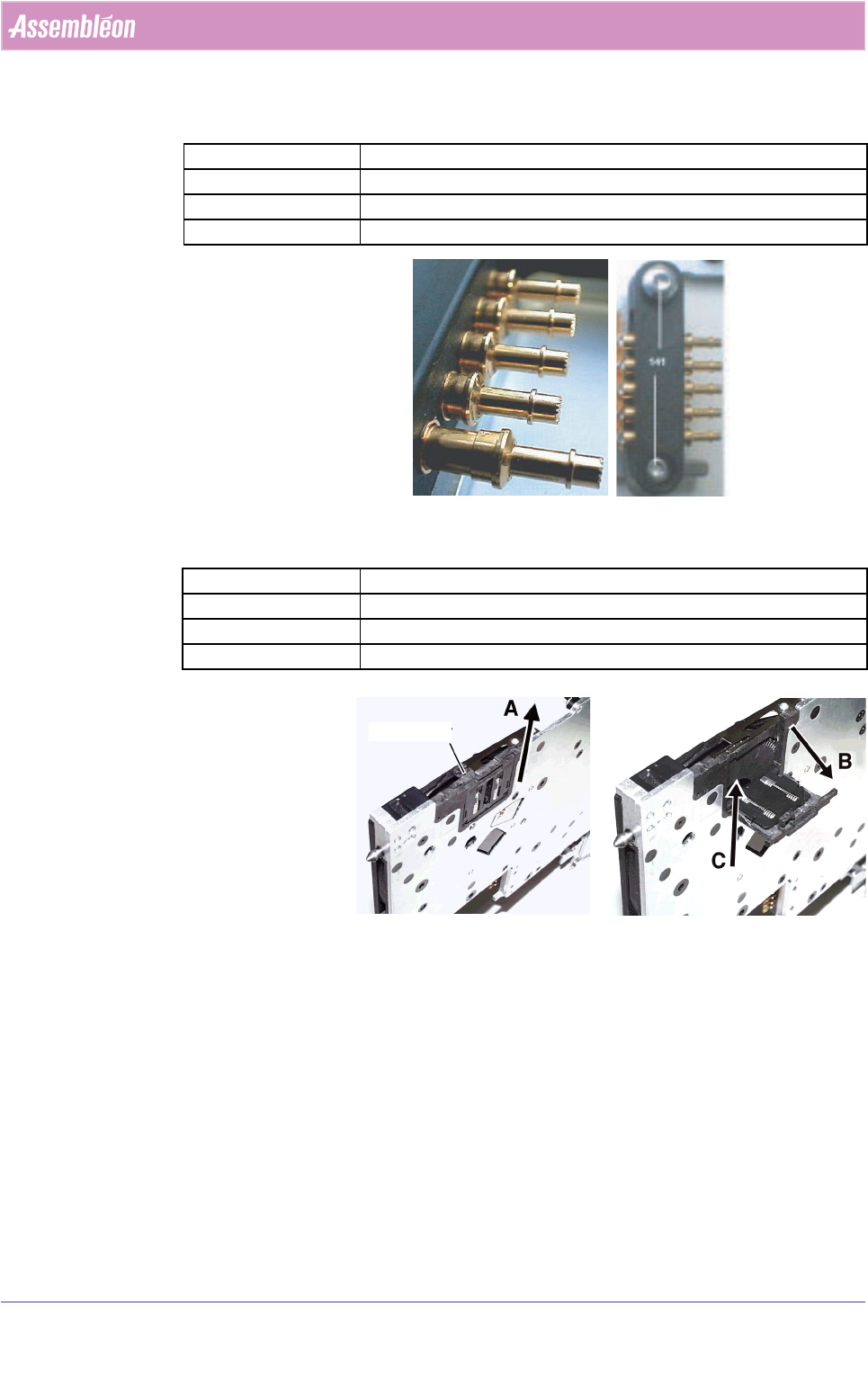

4. 触针更换
• ITF2 有 5 个触针。顶部孔不使用。
• 销针可以手动卸下。将新销针完全插入
销针孔内。此图显示 4 个完全插入的销
针，底部销针没有完全插入。
5. 料带盖 (8mm) 更换
• 按照箭头A所示向上按压料带盖。
• 按照 B 所示向您这边转动 90°。
• 按照箭头C所示略微向上按压料带
盖，将其卸下。
• 按照相反顺序装配。
项目
14-3
频率 仅当损坏或丢失时
工具 无
预防措施 无
项目 整个装置
频率 仅当损坏时
工具 无
预防措施 无
᳾Փ⫼
ޚ໛ህ㒾/ᖭ⹠
催
Ԣ
-> ᳾Փ⫼
᳾Փ⫼
-> +12V
->
ޚ໛ህ㒾
ޚ໛ህ㒾
/ᖭ⹠
ᖭ⹠
-> CAN 催
-> CAN Ԣ
-> Gnd
->
-> +12V
->
->
->
->
料带盖
