选件手册 4022 593 51431 4-46 供料器服务店 07.01 维修 ITF • 卸下 10 个螺丝 (2 76) ，它们用于 将盖 (271) 固定到装配 板上。不 要丢弃螺丝。 注意： 其中一个螺丝用于 固定前部传感 器箱。务必执行传感器调整过 程。 • 从装配板架上卸下小的截留元 件。 • 卸下盖，换成新盖。确保盖上 的 所有凸轮形状都进入装配板上的定 位间隙，此时应听到咔哒一声。 确保不要损坏发射传感器的 2 根线。…
4022 593 51431 选件手册
07.01 供料器服务店 4-45
维修 ITF
注意： 也可以上下颠倒地将 LED 装到盖中。若卸下了传感器，应确保 LED 位于盖中央。
若供料器装配好后不工作，很可能是传感器未对齐。可以通过传感器调整工具进
行调整。
注意： 使用异丙醇：当地采购并遵循当地安全法规。
12. 接收传感器 + 接收盖 + 筛板 (12-56mm) 更换
• 卸下盖（8 和 12 mm），必要时按照参见 14. 节中的说明卸下装
配板架上的截留元件。
• 拧松螺丝 (358)，卸下拼接箱盖 (351)。
• 拧松 2 个螺丝 (191)，卸下接收盖。
• 向上推边缘，从主线缆上拔掉接收线缆。
• 更换接收器 （必要时还有箱体），先使用小刷子或在异丙醇
中蘸湿的不含麻的软布清洁 （必要时）传感器和后板。螺丝
转矩：30+10 Ncm。
• 取出一个新筛板，将其完好地装入接收盖的完整表面上，如
步骤 13. 所示，用力按压到位 （不要使接收器脱位）。
13. 将接收筛板正确装入盖内
14. 盖 (8mm) 更换
刺激性物质
直接接触可能导致皮肤刺痛。
避免直接接触。使用个人保护装置。
项目
191, 193, 194
频率 仅当损坏或存在缺陷时
工具 转矩扳手读数：20 - 200 Ncm + 艾伦钻头 2mm
不含麻的软布
预防措施 使用异丙醇进行清洁
项目
271
频率 仅当损坏时
工具 转矩扳手读数：20 - 200 Ncm + 艾伦钻头 2mm
真空清洁器 （在工作间使用）
预防措施 无
ᇣᖗ
ᇣᖗ
选件手册 4022 593 51431
4-46 供料器服务店 07.01
维修 ITF
• 卸下 10 个螺丝 (276)，它们用于
将盖 (271) 固定到装配板上。不
要丢弃螺丝。
注意：其中一个螺丝用于固定前部传感
器箱。务必执行传感器调整过
程。
• 从装配板架上卸下小的截留元
件。
• 卸下盖，换成新盖。确保盖上的
所有凸轮形状都进入装配板上的定位间隙，此时应听到咔哒一声。
确保不要损坏发射传感器的 2 根线。这意味着 2 根线很好地插入装
配板上较小的弯曲切口内。
• 用 10 个六角螺丝固定盖。推荐作用力：使用转矩 30+10Ncm 拧紧。
注意：卸下盖时，可能会导致传感器脱位和不对齐。务必进行检查，必要
时进行调整。
15. 盖 (12-24mm) 更换
• 卸下 9 个螺丝 (276)，它们用于将盖 (271) 固定到装配板上。不要丢弃
螺丝和定距轴套。
注意：其中一个螺丝用于固定前部传感器箱。为避免执行传感器调整过
程，应尽量使传感器保持原位不动。为此，卸下和装配盖时应谨慎
操作。
• 从装配板架上卸下小的截留元件
• 卸下盖，换成新盖。装上所有轴套，确保盖上的所有凸轮形状都进
入装配板上的定位间隙，此时应听到咔哒一声。
项目
271
频率 仅当损坏或修改时
工具 转矩扳手读数：20 - 200 Ncm + 艾伦钻头 2mm
真空清洁器 （在工作间使用）
预防措施 无
276
271
线缆
凸轮
间隙
4022 593 51431 选件手册
07.01 供料器服务店 4-47
维修 ITF
注意：卸下盖时，可能会导致传感器脱位和不对齐。务必进行检查，必要
时进行调整。

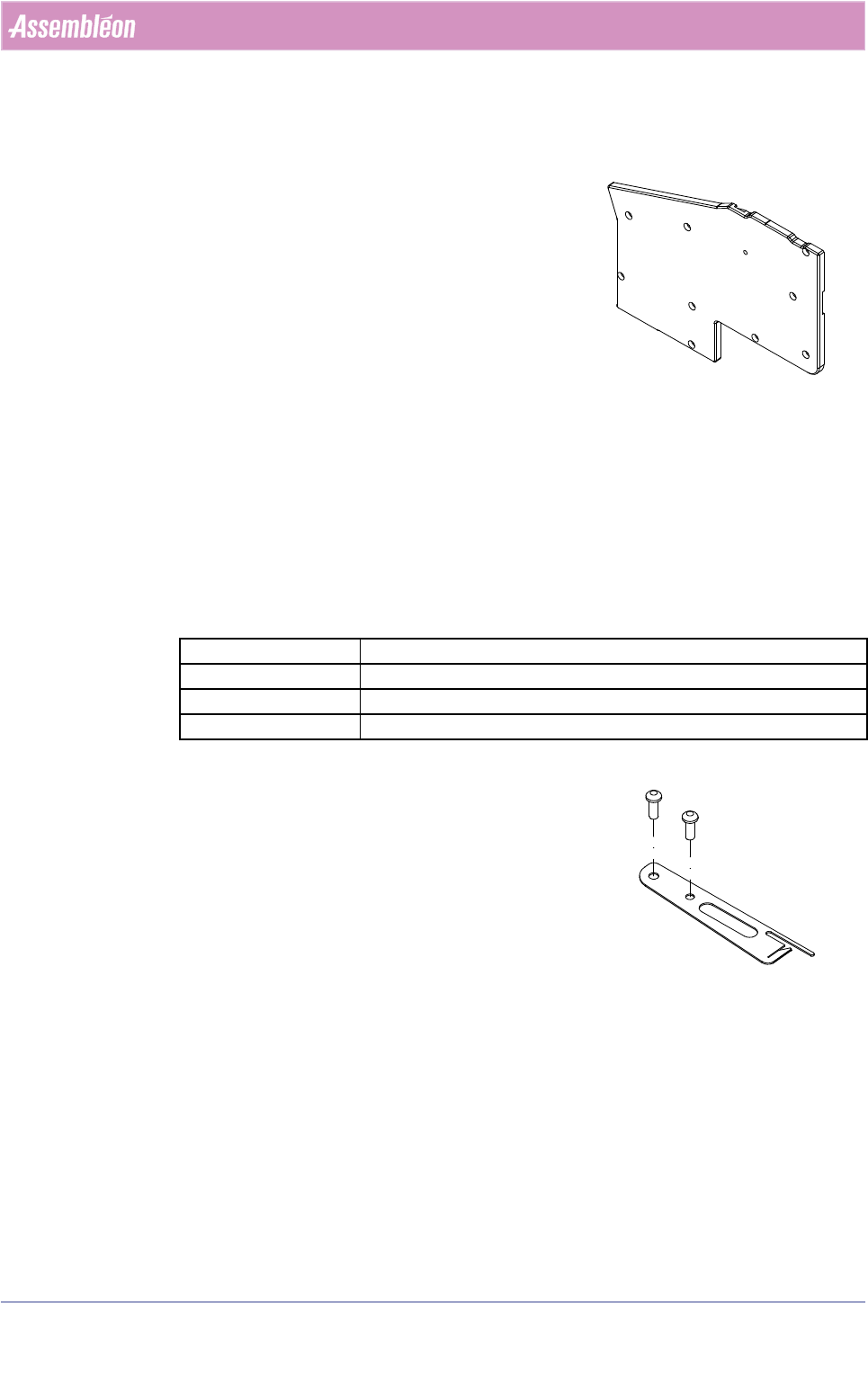

16. 盖 (32-56mm) 更换
• 卸下 9 个螺丝 (276)，它们用于将盖 (271) 固定到装配板
上。不要丢弃螺丝和定距轴套。
注意：其中一个螺丝用于固定前部传感器箱。为避免执行传
感器调整过程，应尽量使传感器保持原位不动。为
此，卸下和装配盖时应谨慎操作。
• 从装配板架上卸下小的截留元件
• 卸下盖，换成新盖。装上所有轴套，确保盖上的所有
凸轮形状都进入装配板上的定位间隙，此时应听到咔
哒一声。
注意：卸下盖时，可能会导致传感器脱位和不对齐。务必进
行检查，必要时进行调整。
• 这些盖是铝盖而不是塑料盖。定距片拧到装配板上。
17. 剥离板 8mm 更换
注意：将常规剥离板 8mm （无切口）更换成新修改后的剥
离板 （带切口），以防元件因静电而贴附到盖料带
上。
• 拧松 2 个螺丝 (282)，卸下剥离板 (281)。
• 更换剥离板，用螺丝固定。下图显示了所有新类型的
推荐标准设置。
项目
281
频率 仅当损坏或新更换和选购时
工具 Phillips 十字螺丝刀 0
预防措施 无
