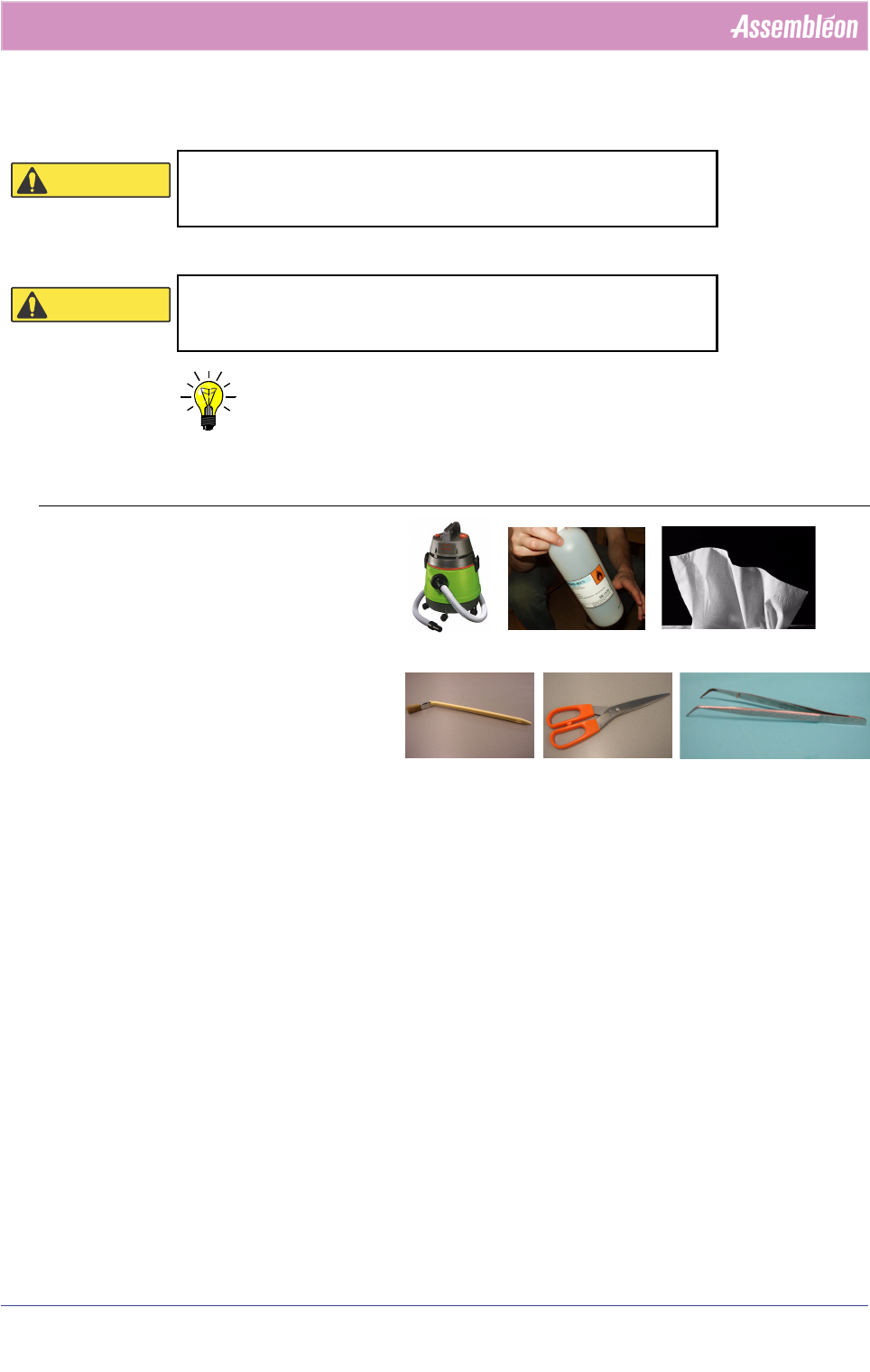

选件手册 4022 593 51431 4-8 供料器服务店 07.01 维修 ITF 4.3 清洁说明 注意： 当地采购异丙醇并遵循当地安 全法规 1. 必需的装置 • 真空清洁器 • 异丙醇 （试剂级酒 精） • 不含纤维的棉纸 • 硬刷 • 一把剪刀 • 一把镊子 2. 料带路径清洁 • 使用的工具：真空清洁器和 / 或硬 刷。 • 清洁料带路径。 敏感设备 处置不当可能导致损坏。 小心操作。 刺激性物质 直接接触可能导致皮肤刺痛…
4022 593 51431 选件手册
07.01 供料器服务店 4-7
维修 ITF
表 4-1

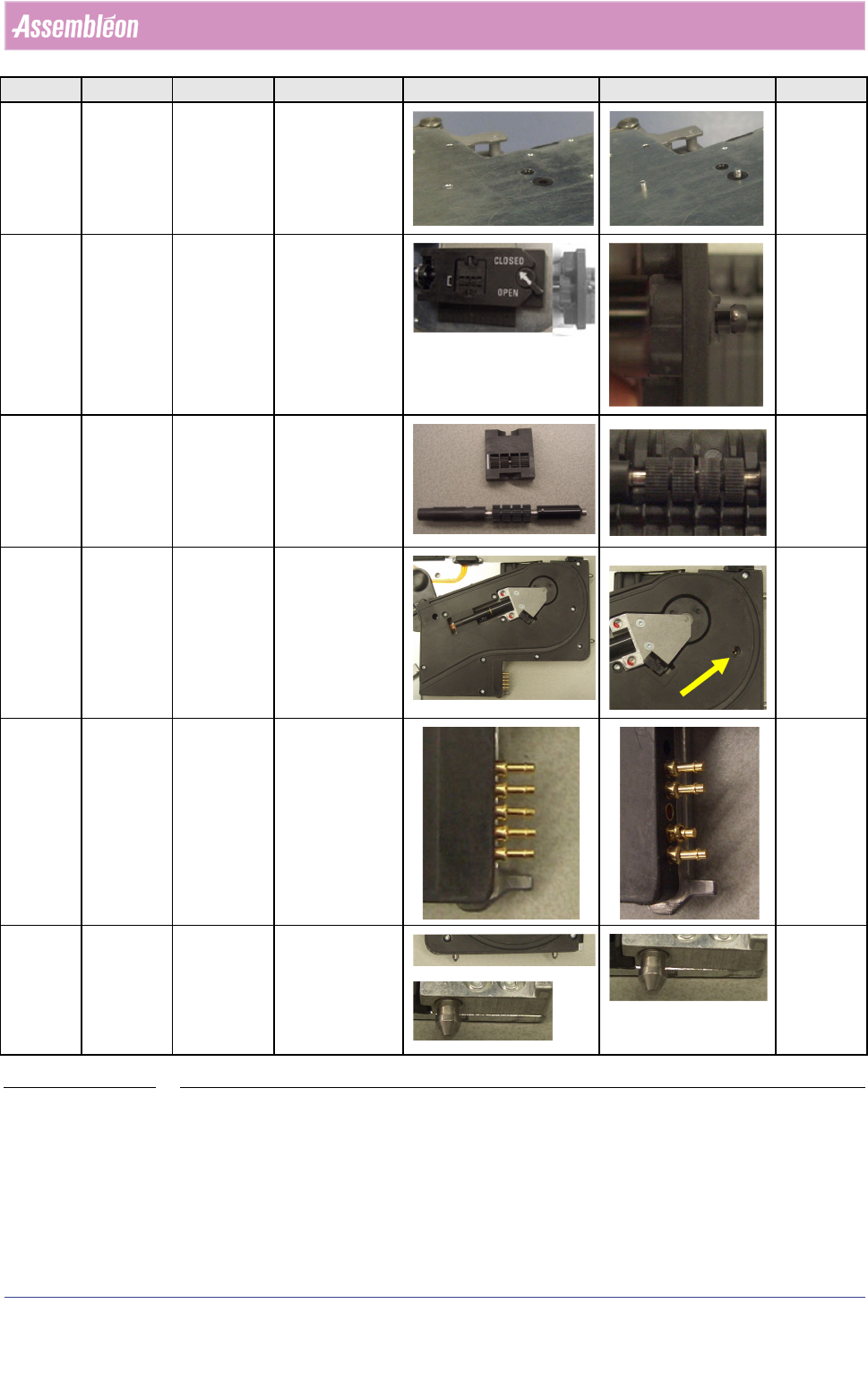

检查数 部件 操作 检查点 良好 不良 说明
10
底板 检查弯曲
•底板没有弯
曲。
•没有螺丝伸出
更换成正
确的螺丝
11
剥离单元
前板
检查
关闭装置和
弯曲
•关闭装置中的
弹簧。
•盖关闭 ?
•盖不弯曲
更换剥离
前板
§ 4.5.7
12
剥离单元
主轴杆和
枢轴按压
单元
检查磨损和
损坏
•主轴杆不弯
曲。
•主轴杆未磨损
•按压单元可自
由移动且没有
磨损
更换主轴
杆和枢轴
按压单
元： §
4.5.7
13
侧板 检查螺丝和
损坏
•所有螺丝都存
在且锁定在顶
盖中
•没有损坏 ?
装上螺丝
或更换顶
盖：
§ 4.5.10
步骤 14,
15, 16
14
触针 检查
存在和弹簧
移动
•所有 5 个都存
在
•没有损坏
•每个插针的弹
簧移动是否正
常 ?
更换触
针：
§ 4.5.10
步骤 4
15
定位针 检查损坏或
位置不当
•针损坏
•针位置不正确
更换 / 调
整
定位针：
§ 4.5.10
步骤 2, 10
4022 593 51431 选件手册
07.01 供料器服务店 4-9
维修 ITF
3. 料带盖清洁
注意：不要通过金属部位提起料带盖
(8mm)。
• 使用的工具：真空清洁器和 / 或硬
刷。
• 从锁定位置松开料带盖。
• 清洁料带盖。
4. 移位轴 + Teflon 套管 + 导杆针滚轮
清洁
注意：当地采购异丙醇并遵循当地安全法规
• 将不含纤维的棉纸在异丙醇中蘸湿后
清洁移位轴。对于宽度超过 12mm 的
供料器，移位轴上装有套管。此外，
也可以使用在异丙醇中蘸湿的不含纤
维的棉纸将此套管 ( 聚四氟乙烯 ) 擦
拭干净。在前部 44mm 和 56mm 位置
安装有导杆针 （带有聚四氟乙烯）滚
轮。清洁此滚轮。将不含纤维的棉纸
在异丙醇中蘸湿后进行清洁。
3
2
1
1
2 (only applicable
for 44mm and 56mm)
1
2 (only applicable
for 44mm and 56mm)
2 （
仅适用
于
44mm 和 56mm）
