选件手册 4022 593 51431 4-28 供料器服务店 07.01 维修 ITF 4.5.7 模块 3 ：顶部银箔剥离装置更换 1. 模块概述 图 4-7 • 表 4-7 中介绍了可在当地修理的 项目。 参考图 4-7 表 4-7 模块 3-15 ：更换部件 2. 枢轴按压单元更换 参考图 4-7 • 打开剥离前板 (15-3) ，推出枢轴按 压单元 (15-1) 。 • 更换成新单元。 • 推回枢轴按压单元，关闭剥离 前板。确…
选件手册 4022 593 51431
4-28 供料器服务店 07.01
维修 ITF
4.5.7 模块 3：顶部银箔剥离装置更换
1. 模块概述

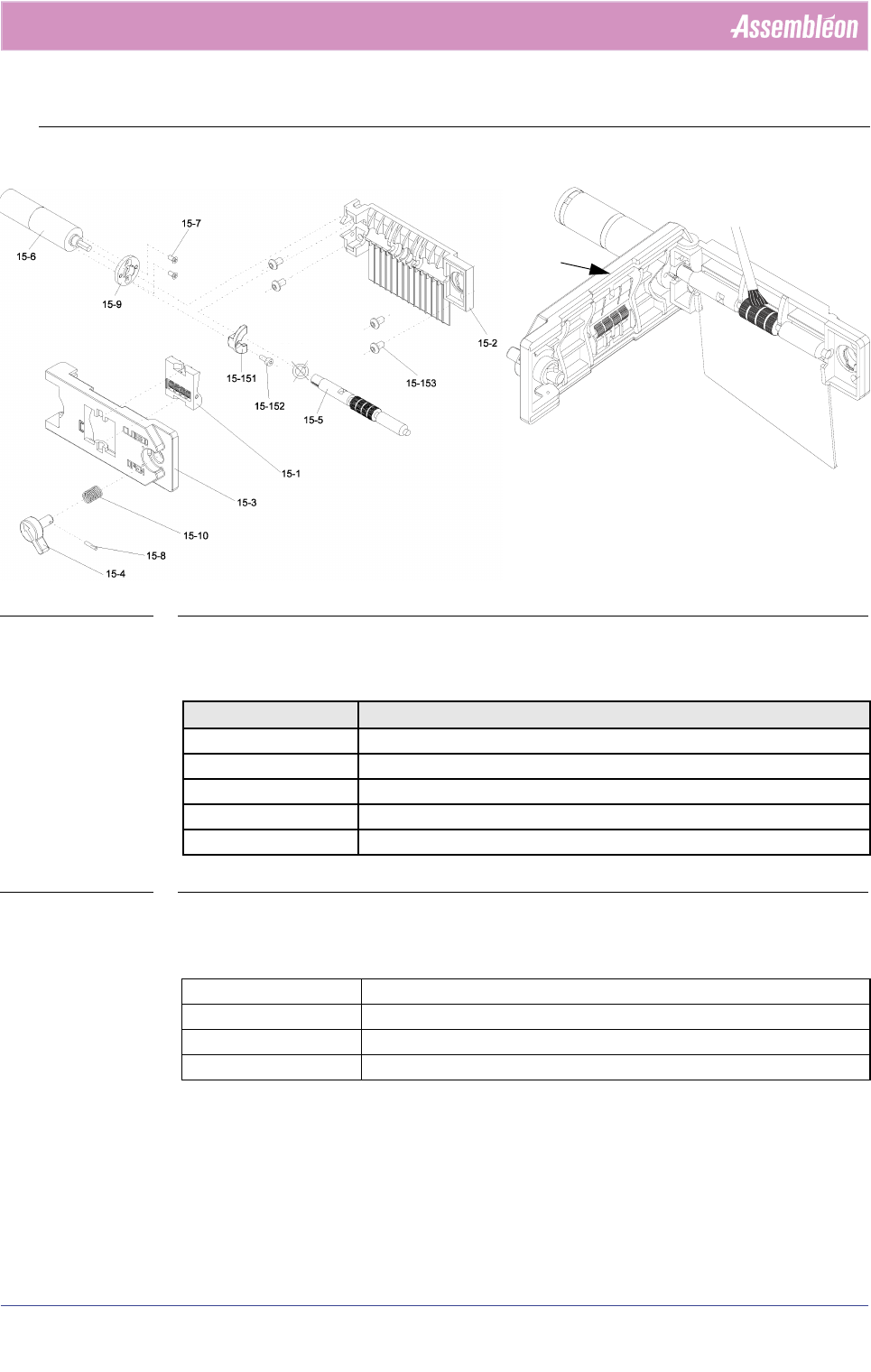

图 4-7
• 表 4-7 中介绍了可在当地修理的项目。
参考图 4-7
表 4-7 模块 3-15：更换部件
2. 枢轴按压单元更换
参考图 4-7
• 打开剥离前板 (15-3)，推出枢轴按压单元 (15-1)。
• 更换成新单元。
• 推回枢轴按压单元，关闭剥离前板。确保两个白色标记对齐。
项目 说明
15-1
枢轴按压单元
15-5
主轴杆 （小齿轮）包括 15-151
15-3
剥离前板 （包括 15-4、 15-8 和 15-10）
3-15
顶部银箔剥离装置
15-6
顶部银箔剥离马达
项目
15-1
频率 仅当损坏或存在缺陷时
工具 无
预防措施 无
3-15
4022 593 51431 选件手册
07.01 供料器服务店 4-29
维修 ITF
3. 主轴杆 （小齿轮）更换
参考图 4-8
• 打开剥离前板 (15-3)。
• 拧松六角螺丝 (15-152)，卸下旋转锁 (15-
151)。
• 略微向上倾斜剥离马达 (15-6)，从马达轴
上滑出主轴杆 (15-5)。用一只手拿着马
达，确保不要损坏马达线缆。
• 按照相反顺序装配。用手拿住旋转锁 (15-
151)，在六角螺丝的前两个螺纹上施加
loctite 243。确保马达线缆位于马达顶部
且没有扭曲。使马达凸缘 (15-9)、剥离底
部凸缘 (15-2) 和旋转锁之间的距离适中。
• 将少许 Kluber Isofless Topas NCA52 润滑脂
涂到两个支承点上。
注意：使用 Topas NCA52 时遵循当地安全法规。
4. 前板更换
• 按照相反顺序装配。确保马达线缆位于顶部，并且间隙如步骤 3. 所
述。
项目
15-5, 15-151
频率 仅当损坏或存在缺陷时
工具 艾伦内六角扳手 1.5mm
预防措施 涂上 Klüber Isofless Topas NCA52 润滑脂； Loctite 243
刺激性物质
直接接触可能导致皮肤刺痛。
避免直接接触。使用个人保护装置。
项目
15-3, 15-8, 15-10
频率 仅当损坏或存在缺陷时
工具 艾伦内六角扳手 1.5 mm
艾伦内六角扳手 2 mm
小锤子
销钉冲压器 ~1.5 mm (0.06")
预防措施 无
ᇣᖗ
ᇣᖗ
顶部线缆
空间
润滑脂
